内燃机分体式连杆上盖结构设计

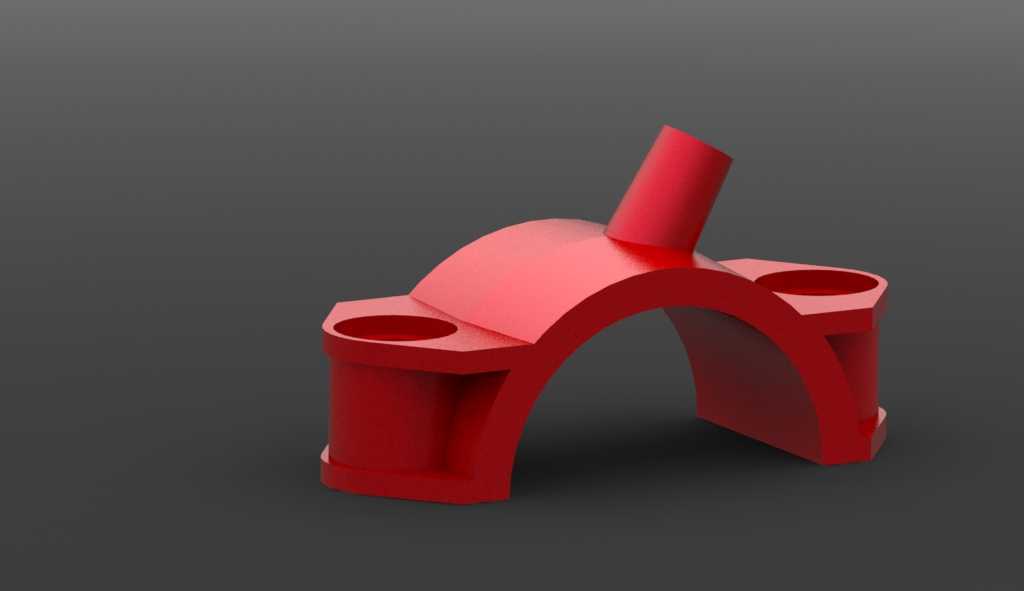

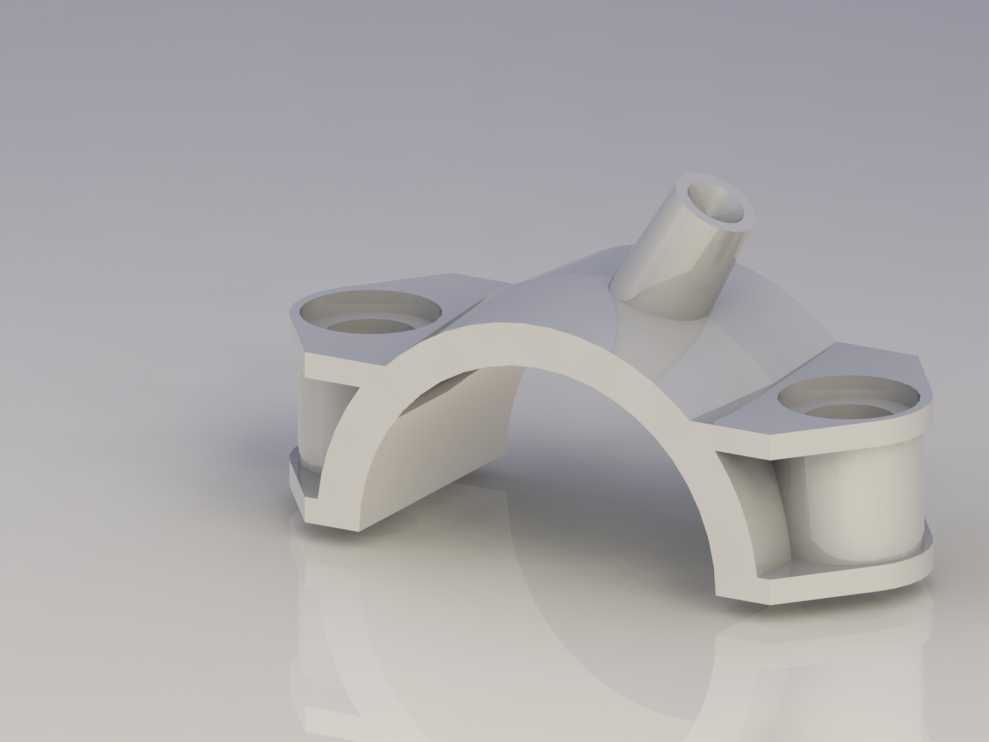

这款连杆盖是内燃机曲柄连杆机构的核心组成零件，主要作用是与连杆杆身的下半部分配合，抱紧曲轴连杆轴颈，为连杆与曲轴的转动连接提供可靠的上部支撑结构，在发动机运行过程中承受活塞传递的爆发压力、往复惯性力与旋转惯性力的交变载荷，是保障动力传递可靠性的关键受力件。从结构设计来看，该零件采用半圆拱形主体结构，拱形内弧面与曲轴连杆轴颈的上半部分轮廓完全匹配，加工时需要保证内弧面的圆柱度与表面粗糙度，避免轴瓦装配后出现贴合不良、局部应力集中的问题。零件两侧对称设置带螺栓通孔的凸台结构，两个通孔的中心距与连杆杆身对应的螺栓孔位完全一致，装配时通过连杆螺栓将盖体与杆身紧固为整体，凸台的厚度经过强度校核，能够承受螺栓预紧力与工作载荷的叠加作用，不会出现变形或断裂。盖体顶部设置的小型凸台结构带有中心通孔，主要用于连通润滑油道，将曲轴轴颈处的压力润滑油引导至连杆小头，为活塞销提供润滑，该油道的走向与孔径经过流体阻力计算，能够保证不同转速下的润滑油供给量充足，避免运动副出现干摩擦。设计过程中，首先根据对应排量发动机的最大爆发压力、最高转速参数，计算连杆组件需要承受的最大载荷，确定拱形主体的壁厚、两侧凸台的结构尺寸，同时兼顾轻量化要求，在非受力区域做了局部减薄处理，在保证结构强度的前提下降低零件自身重量，减小往复运动的惯性力。安装边界方面，该零件的内弧面直径与对应曲轴连杆轴颈的直径匹配，两侧螺栓通孔的孔径适配标准连杆螺栓的公称直径，盖体的总宽度、顶部凸台的高度都严格匹配发动机缸体内部的安装空间，不会在曲轴运转过程中与缸体、活塞等周边零件发生运动干涉。零件的分型面设置在拱形结构的直径平面处，与连杆杆身的结合面经过精加工，保证装配后两者的内弧面同轴度符合要求，避免轴瓦装配后出现错位，影响曲轴的正常转动。在实际应用场景中，这类分体式连杆盖广泛应用于往复式内燃机、活塞式压缩机等需要曲柄连杆机构传递动力的设备中，不同规格的产品可以通过调整内弧直径、螺栓孔中心距、整体尺寸适配不同功率等级的机型，结构设计的通用性较强，同时受力结构经过多轮迭代优化，能够在高转速、高载荷的工况下长期稳定工作，避免出现连杆盖断裂、螺栓松脱等严重故障。
