轻量化优化型通用电气波浪支架结构

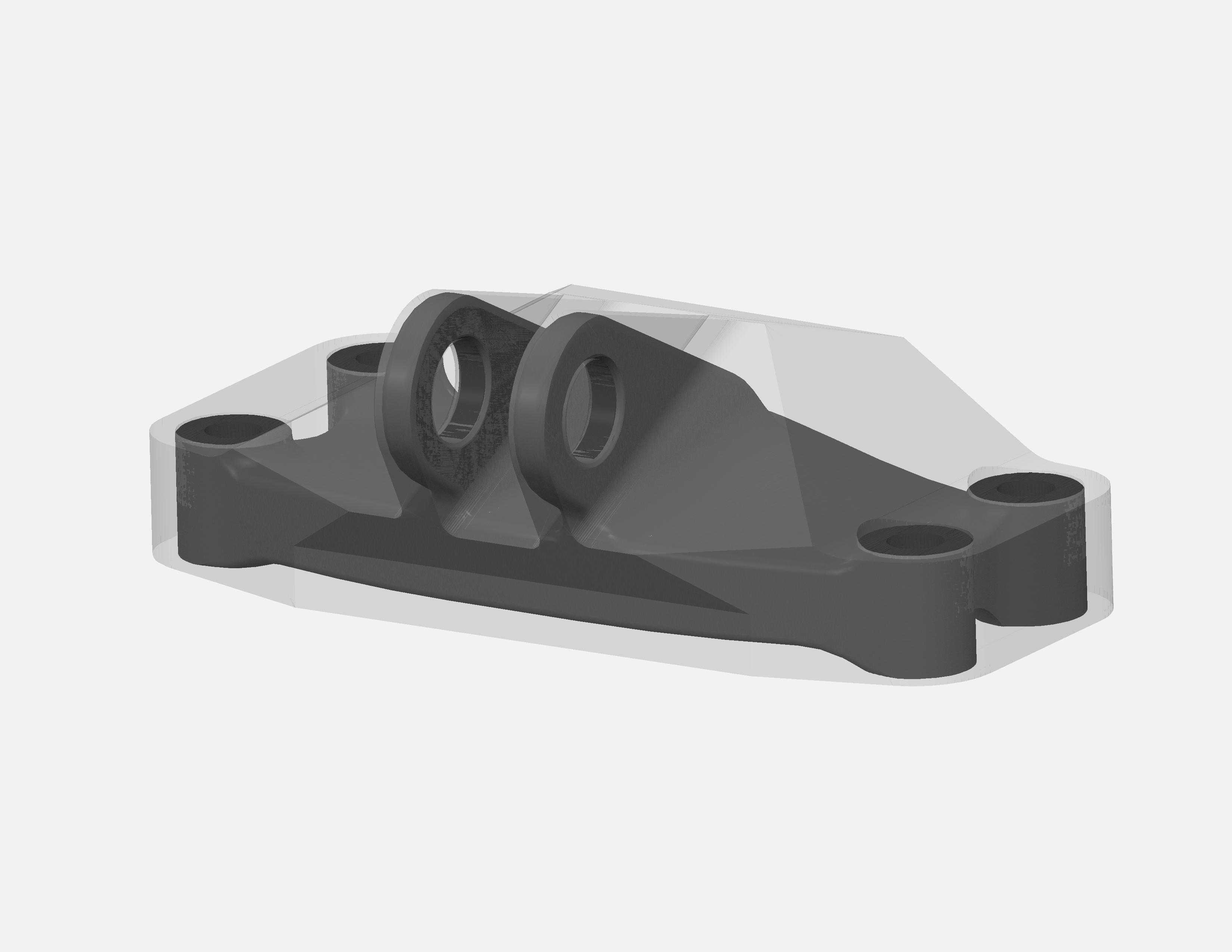

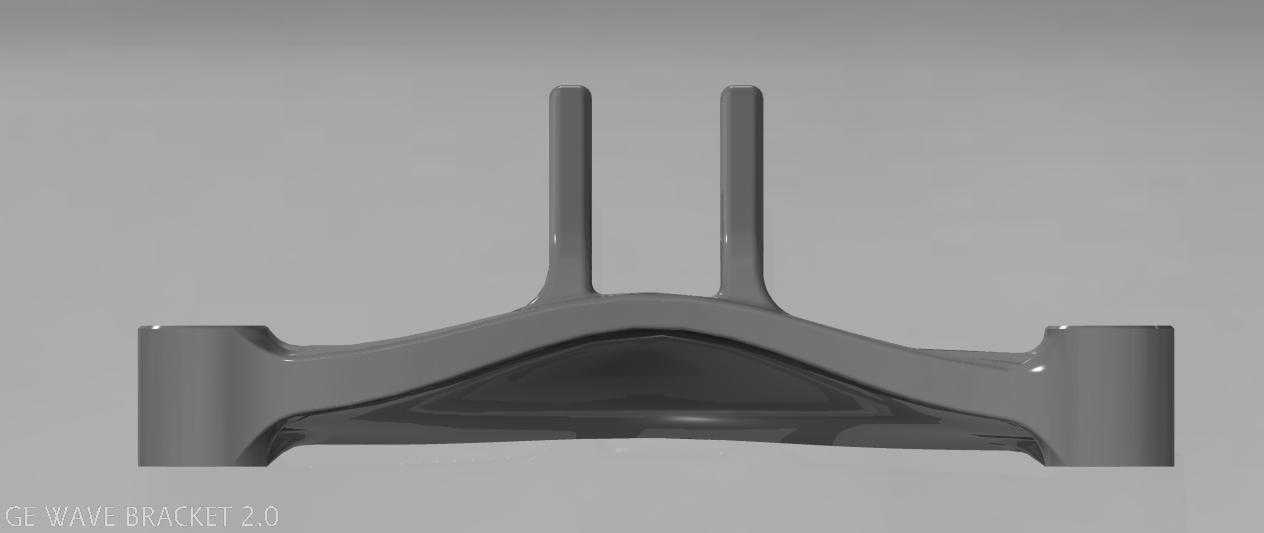

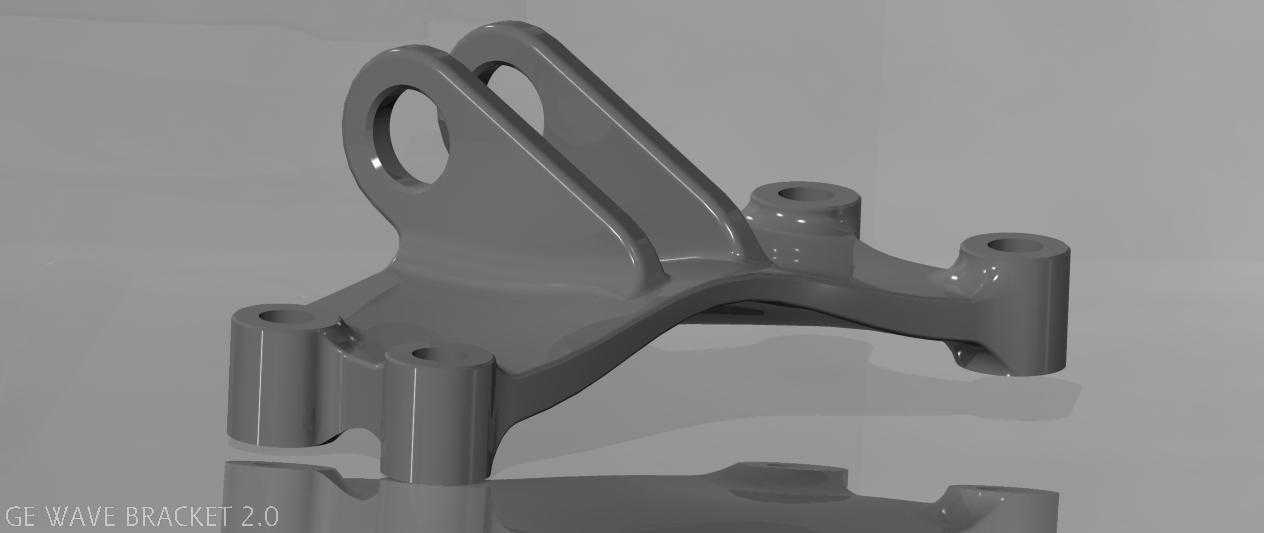

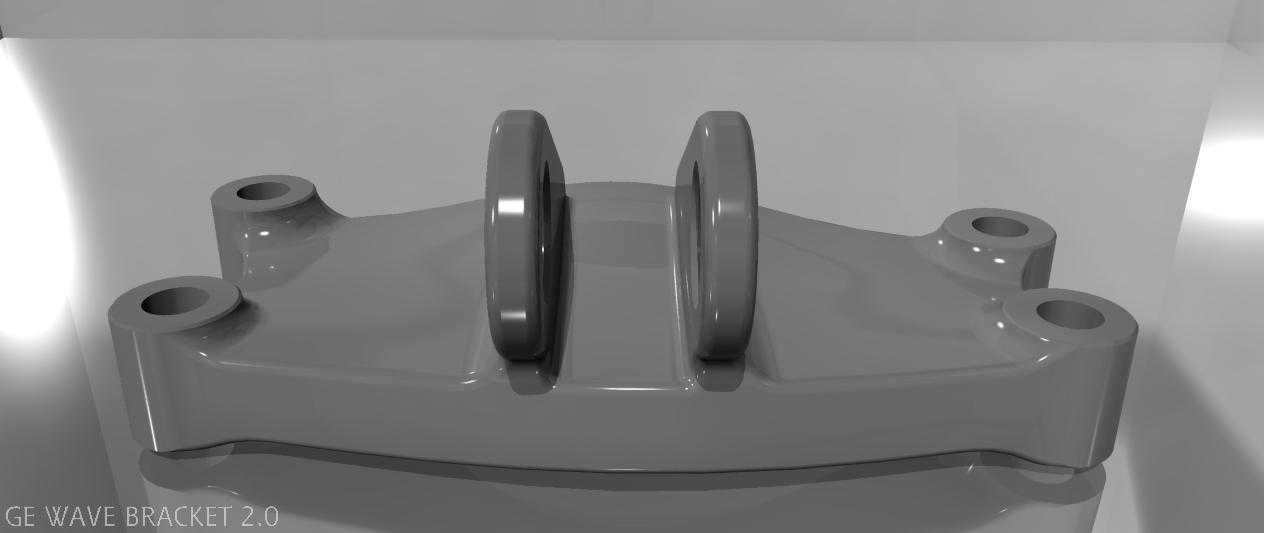

这类波浪形支架多应用在通用电气设备的内部走线、模块承托场景中，常见于工业控制柜、户外电气成套设备的舱体内部，用来承托线束固定座、小型电气模块或是分隔舱内走线空间，避免线缆与设备发热部件直接接触，同时也能在设备运行产生振动时，通过自身结构的形变余量缓冲振动载荷，降低连接部位的疲劳损伤风险。从结构形态来看，该支架采用了多安装凸台的布局，不同位置的圆柱凸台带有同轴安装孔，分别对应不同方向的安装固定需求，既可以通过底部的四个凸台与设备舱内的安装基面锁附固定，也能通过上部的两个带孔耳片实现与上部构件的铰接或是吊挂连接，适配多种安装姿态的使用需求。设计过程中针对原始结构做了拓扑优化处理，在保留所有安装接口位置、安装孔位尺寸完全兼容原有零件的前提下，去除了非受力区域的冗余材料，主体承力部位采用渐变的肋板过渡，避免应力集中的同时，将整体重量控制在更低水平，经过多工况载荷校核，在常规的垂向承重、侧向冲击、振动疲劳工况下，结构的应力水平均处于材料许用范围内，安全系数满足工业电气设备的长期使用要求。支架的波浪形轮廓并非造型需求，而是为了避让舱内相邻的电气元件、走线路径设计的异形轮廓，安装后不会与周边的继电器、接线端子排等部件产生干涉，同时曲面过渡的结构相比直角折弯的钣金支架，不会对线束外绝缘层产生割损风险，更适合舱内密集走线的使用场景。从安装边界来看，该支架的底部安装孔位采用等距布局，适配行业内通用的电气柜安装梁孔距标准，不需要对原有设备的安装基面做二次加工即可直接替换原有零件，上部耳片的孔位同轴度、孔边距均满足铰接销轴的装配公差要求，装配后不会出现卡滞、间隙过大的问题。主体结构的壁厚经过梯度设计，承力路径上的壁厚保持足够的刚度，非承力区域的壁厚适当减薄，在控制重量的同时不会出现注塑或是铸造过程中的缩痕、变形问题，适合批量加工生产。
