阿帕奇64D武装直升机外观结构建模

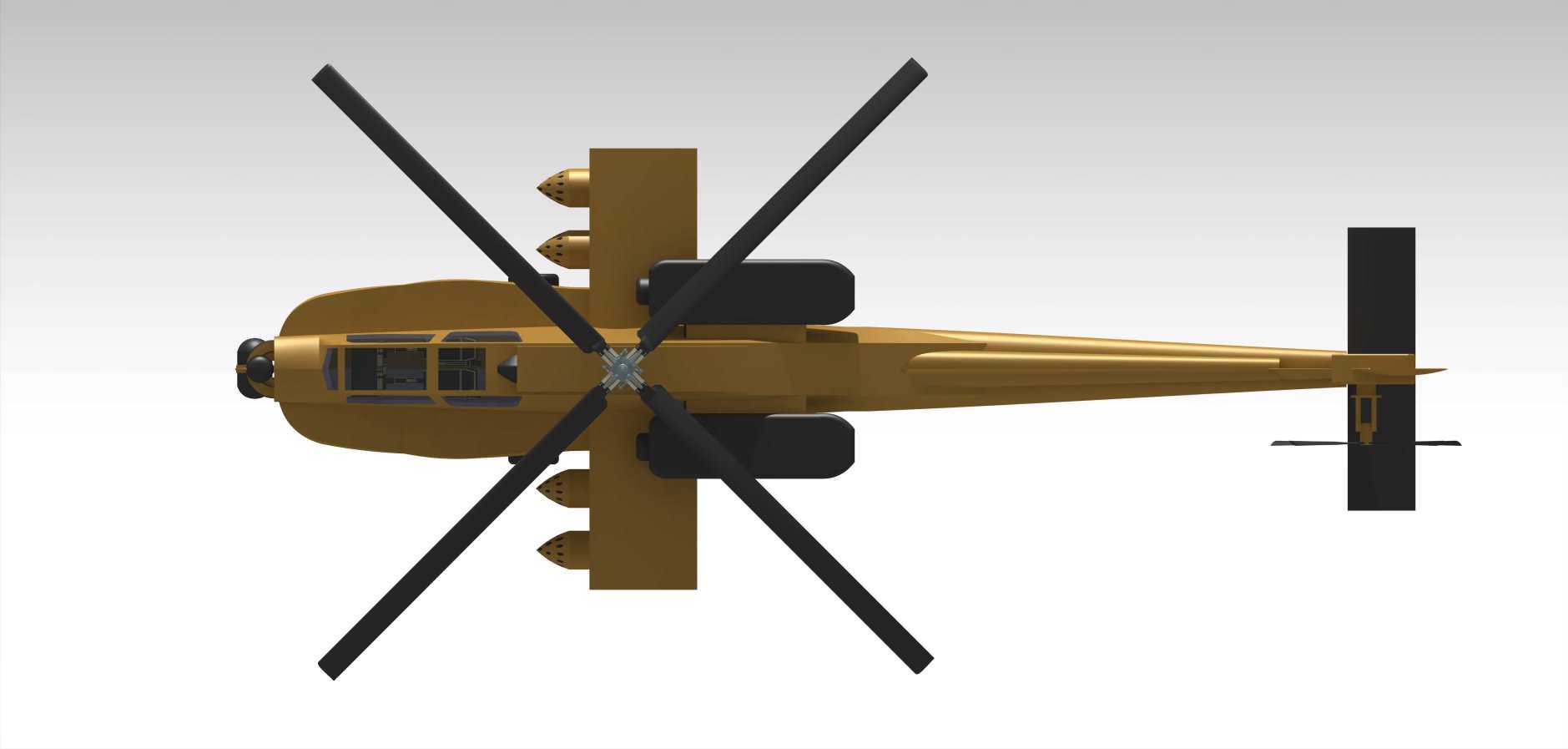

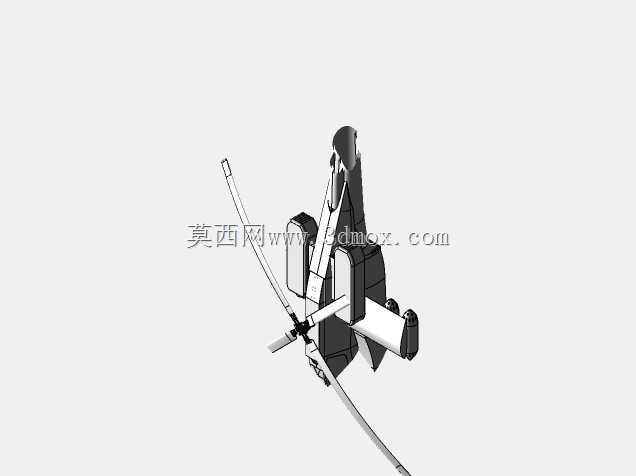

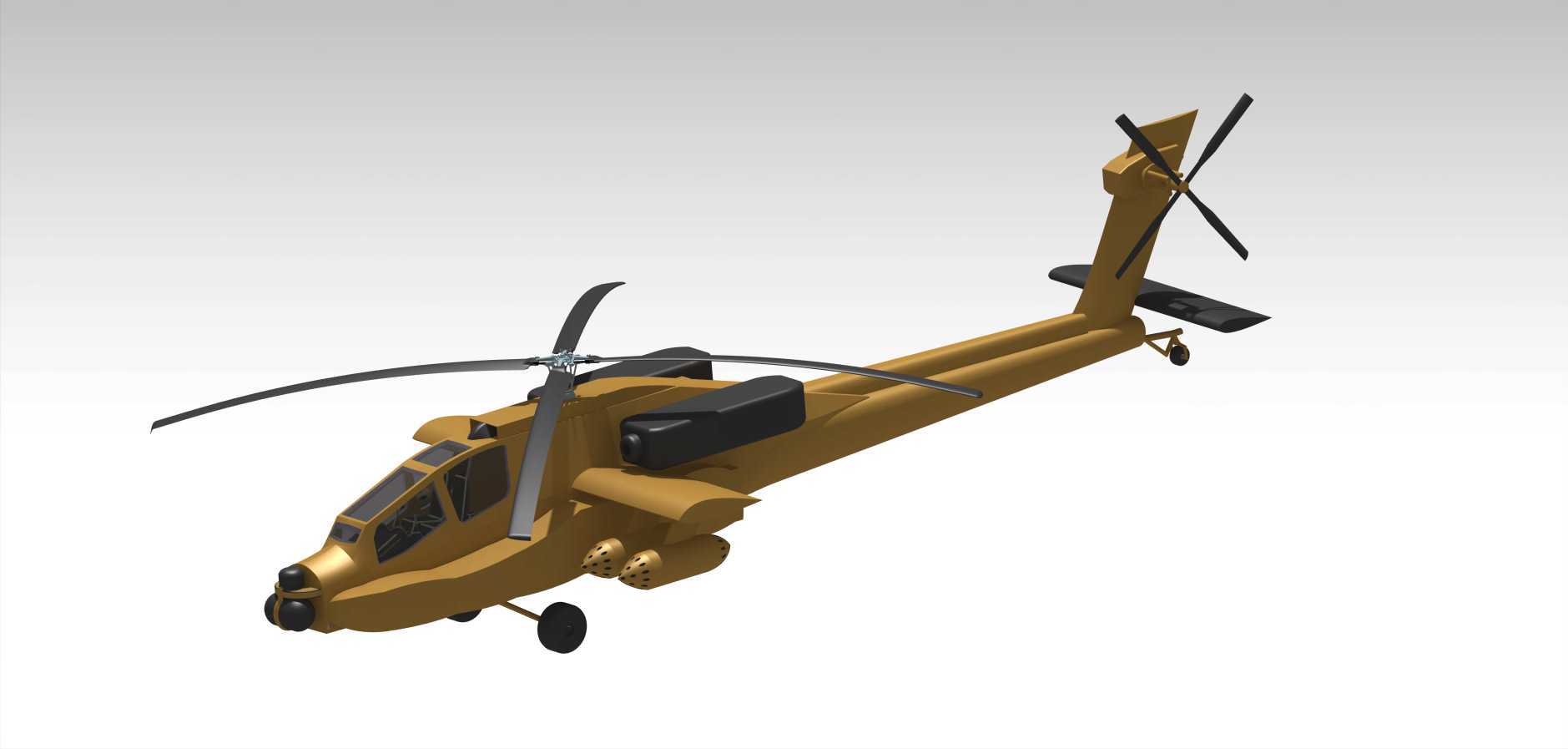

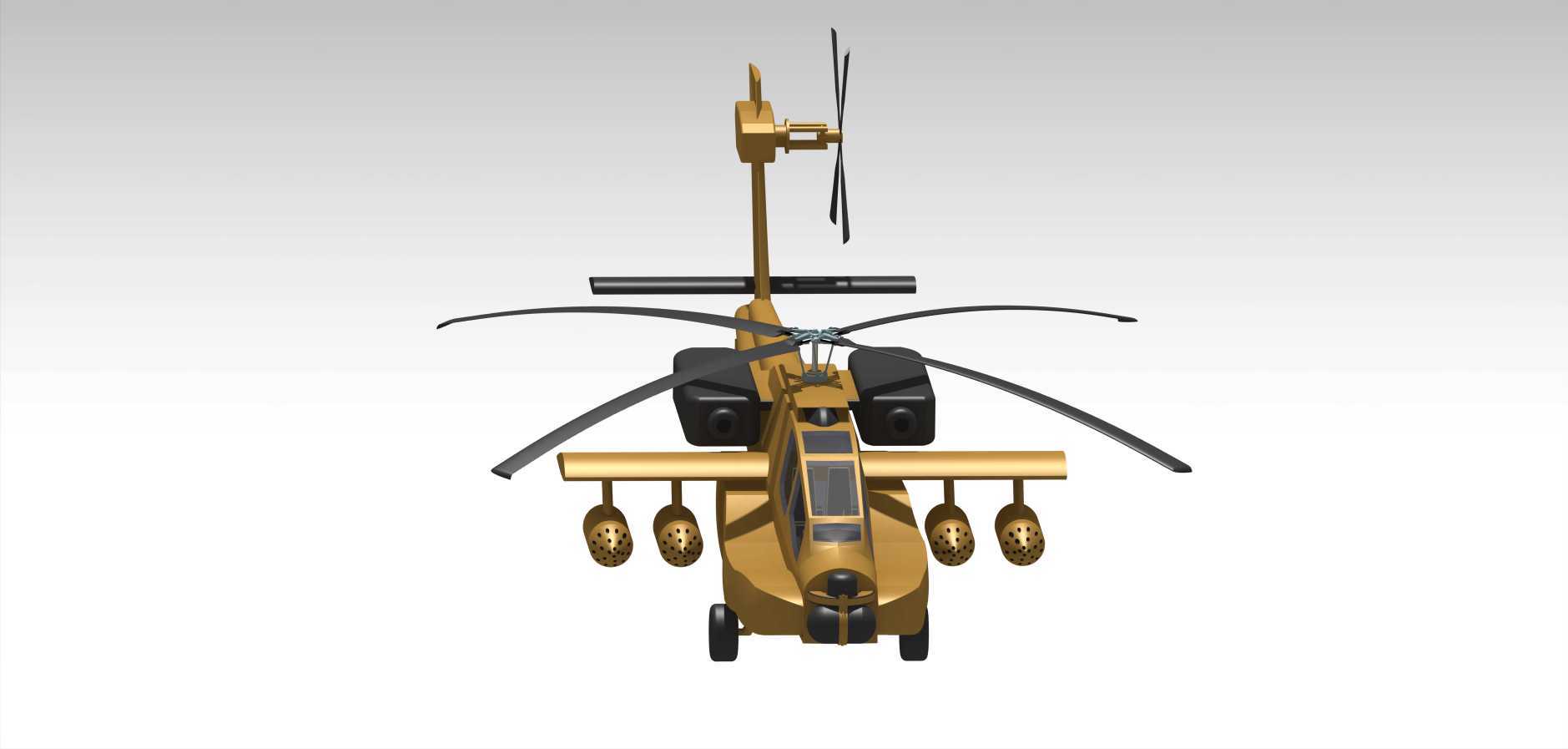

本次呈现的阿帕奇64D武装直升机外观结构建模，可覆盖军用装备仿真推演、国防教育展陈、航空科普教具开发、影视视效素材制作等多类场景的使用需求。作为现役主力重型武装直升机，该机型核心用途为低空反坦克作战、近距空中火力支援、低空制空权争夺、武装侦察巡逻，建模过程完全围绕实机的功能布局展开还原。从设计思路来看，建模优先保证整机气动外形的比例准确性，主旋翼采用四叶柔性桨叶布局，匹配尾梁末端的十字形尾桨结构，还原实机抗扭转向的气动布局逻辑；机身纵列双座座舱的棱角修型完全贴合实机的低雷达反射截面设计思路，机头下方的光电探测转塔、机身两侧短翼的武器挂点、尾梁上部的水平安定面等功能结构均做了等比例还原，没有做多余的艺术化夸张修改。在外形尺寸与安装边界层面，建模严格匹配实机的尺寸比例关系，机身总长、主旋翼直径、尾桨高度、短翼展宽的比例完全符合实机公开参数，各外挂部件与机身主体的连接边界、旋翼与桨毂的安装间隙、起落架与机身腹部的收放预留空间都做了精准还原，可直接用于装配干涉校验类的结构演示。从功能特性还原来看，建模区分了机身蒙皮的不同材质区域，包括机头雷达罩的透波材质区域、机身装甲覆盖区域、发动机舱的散热结构区域、尾梁的桁条结构区域，不同区域的曲面过渡顺滑无破面，旋翼桨叶的翼型扭转角度也符合低空低速飞行的气动设计要求，短翼挂点的接口结构预留了通用武器挂架的安装位置，可根据后续需求拓展挂载反坦克导弹、火箭发射巢、副油箱等不同载荷的子模型。该建模为表面结构模型，没有做内部航电、动力系统的深度还原，完全匹配外观展示、结构认知、仿真场景搭建类的使用需求，对于航空装备建模从业者而言，可作为武装直升机曲面建模的参考范本，尤其是机身多曲面拼接、旋翼系统对称结构建模、外露功能部件布局等部分，都贴合实际工程建模的规范要求，没有出现曲面扭曲、比例失调、结构错位等常见建模问题。
