3D打印件螺纹嵌件压装辅助定位夹具

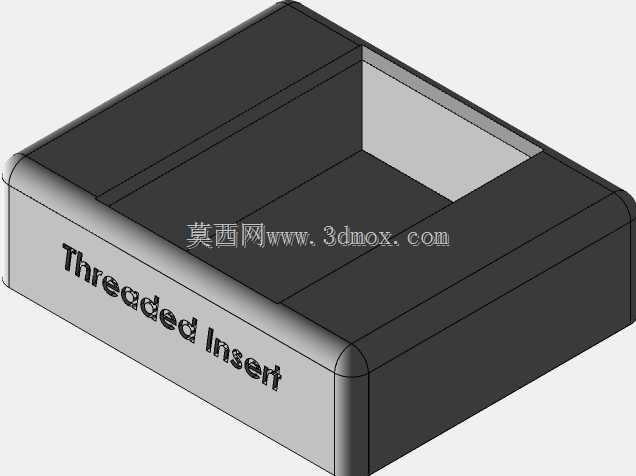

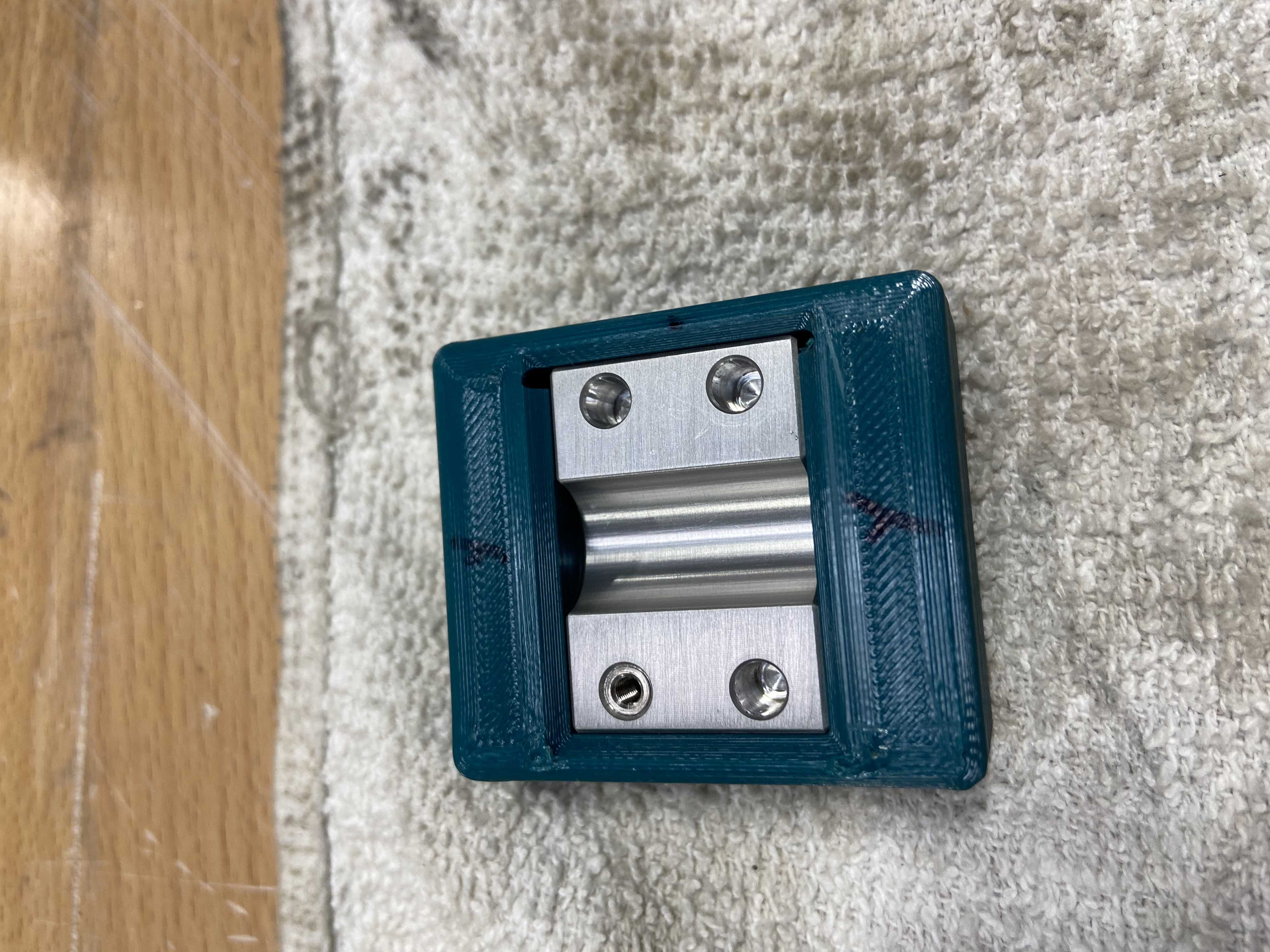

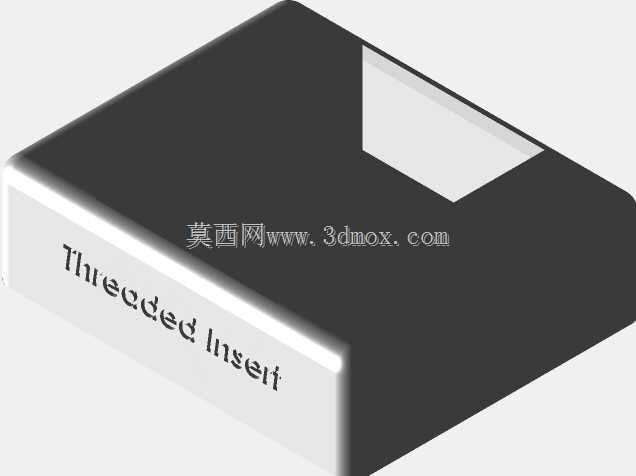

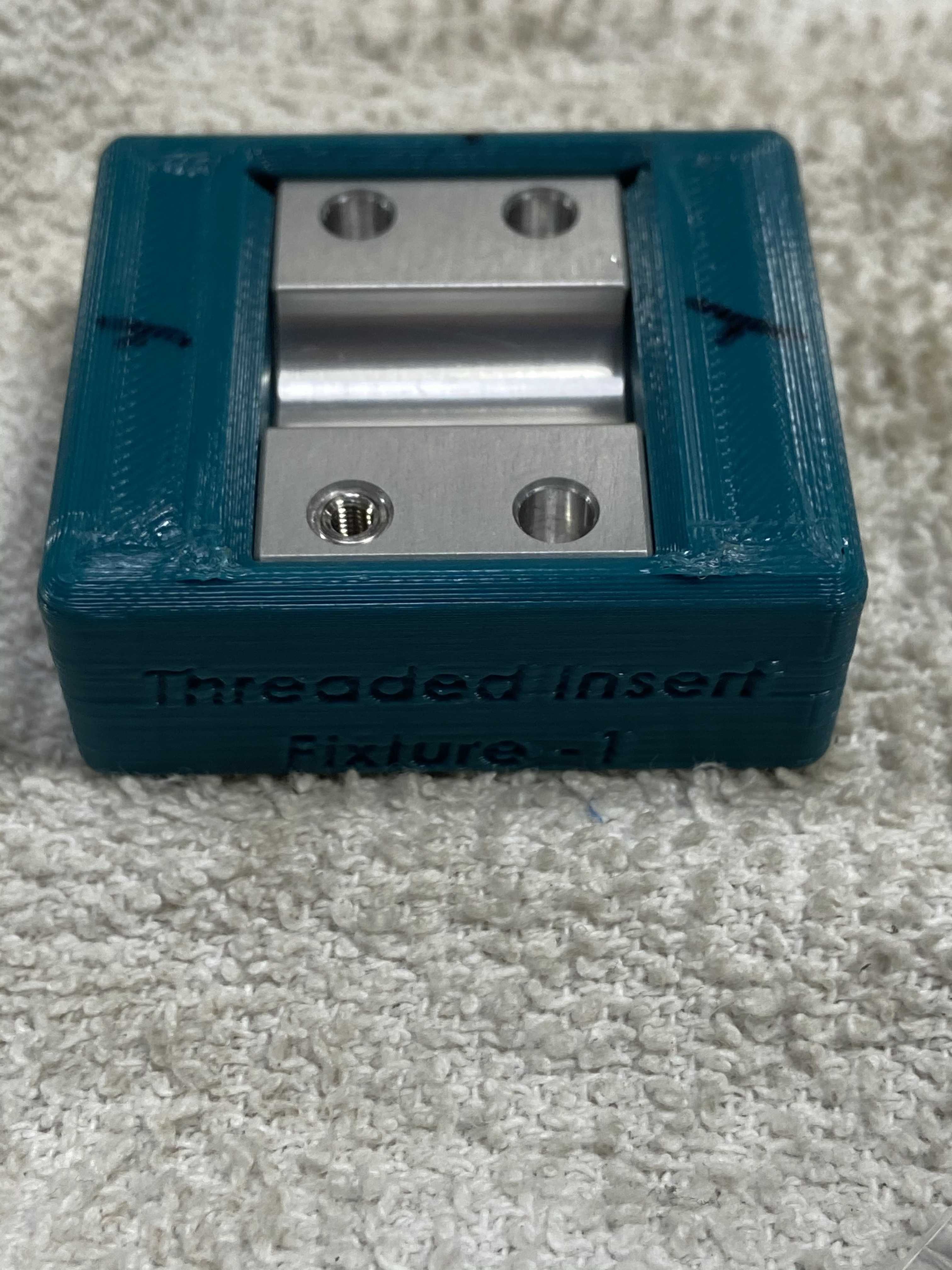

在FDM 3D打印零部件的批量后处理工序中，螺纹嵌件的热熔压装是极易出现品质问题的环节，不少结构工程师都遇到过压装时定位偏移导致铝制螺纹嵌件刮伤打印件基体、嵌件压入深度不一致、塑料基体被压溃开裂的问题，这款辅助工具正是针对这类现场痛点开发的专用定位治具。从结构设计逻辑来看，治具主体采用PLA材质3D打印成型，特意选择与待加工零件同类型的基材，是因为PLA自身硬度适中，压装过程中不会在零件表面留下压痕或刮伤，哪怕是表面带有丝印、纹理的打印件，也能避免装配过程中出现外观损伤。治具的核心定位区域做了严格的公差匹配，内嵌的金属定位块开有与待压装螺纹嵌件同轴的导向孔，压装时嵌件顺着导向孔垂直进入预制孔，完全不会出现偏斜刮削孔壁的问题，哪怕是新手操作，也能保证每一个嵌件的压装同轴度、压入深度符合设计要求。治具的夹持结构做了适配性设计，开口尺寸刚好卡入对应规格的打印件安装位，压装过程中不需要额外手扶固定，双手可以专注操作热熔压头，既提升了装配效率，也避免了手部靠近高温压头的安全隐患。从安装边界来看，治具整体外形紧凑，不需要额外固定在工作台面上，手持即可完成操作，定位块上的四个安装孔可以根据不同规格的待加工零件快速更换导向镶件，覆盖M2到M6常用规格的热熔螺纹嵌件压装需求。在实际产线应用中，这类治具不需要复杂的加工工序，直接通过3D打印就能快速迭代，针对不同外形的打印件只需要调整夹持型腔的尺寸即可快速适配，相比传统的金属工装，制作周期缩短80%以上，成本也更低。治具的握持区域做了防滑纹理设计，长时间操作也不会出现打滑偏移，压装时的受力通过治具主体均匀分散到零件的支撑面上，不会出现局部应力集中导致的零件开裂问题，哪怕是壁厚只有1.5mm的薄壁打印件，也能稳定完成螺纹嵌件的压装作业，不会出现基体变形的问题。
