飞翼布局涡轮喷气式无人飞行器结构设计

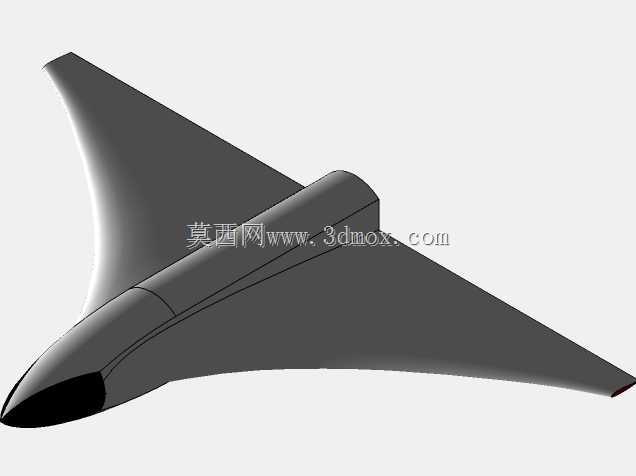

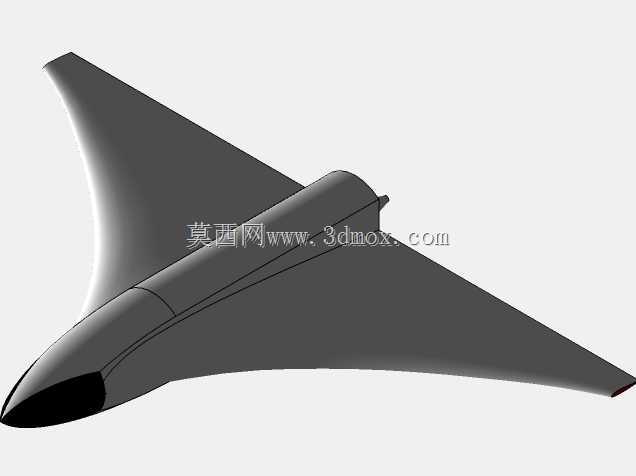

这款飞翼构型的涡轮喷气动力无人飞行器，在结构设计阶段优先考虑了低可探测性需求与高速巡航的气动效率，整体采用无尾翼融合体布局，将机身与升力面完全整合，消除了常规布局中尾翼带来的额外阻力与雷达反射源。从实际应用场景来看，这类构型的无人飞行器可承担高空高速侦察、区域巡航监测、靶机模拟等任务，相比常规布局无人机，其巡航阶段的升阻比优势明显，能够在相同动力配置下获得更长的留空时间与更快的飞行速度。设计过程中，首先对翼身融合段的曲面过渡做了连续曲率处理，避免了曲面折角带来的气流分离问题，机头段采用钝尖锥构型，既兼顾了高速飞行下的激波阻力控制，也预留了任务载荷的安装空间，可根据需求搭载光学探测设备或小型任务模块。整机的安装边界需要结合起降场地条件与运输要求确定，翼展方向的尺寸控制在单人可转运的范围内，机身截面采用类椭圆形设计，在保证内部燃油与设备安装空间的同时，尽可能降低迎风面积。动力段布置在机身后部中心位置，进气道采用背负式一体化设计，与上翼面曲面平滑衔接，既避免了地面起降阶段吸入杂物的风险，也进一步优化了正面的雷达反射特性。结构设计上，机翼后缘预留了操纵面的安装位置，可通过开裂式阻力方向舵与升降副翼组合实现飞行姿态控制，无需额外设置垂直尾翼，简化了整体结构的连接复杂度。在重心配平设计时，将动力单元、燃油存储模块与任务载荷的重心集中在整机气动焦点附近，保证飞行过程中的纵向稳定性，避免飞翼布局常见的俯仰控制敏感性问题。机身下部做了平滑处理，可根据需求加装可收放式起落架，或直接采用弹射起飞、伞降回收的使用模式，适配不同的作业场景需求。整体曲面建模过程中严格控制了曲面的G2连续性，保证后续加工阶段蒙皮成型的精度，避免因曲面不连续导致的飞行阶段气流扰动问题，各个结构段的分块位置也结合了复合材料成型的工艺特点，尽可能减少拼接缝隙，降低装配阶段的工作量。
