载人无人机管状承力主体机架结构

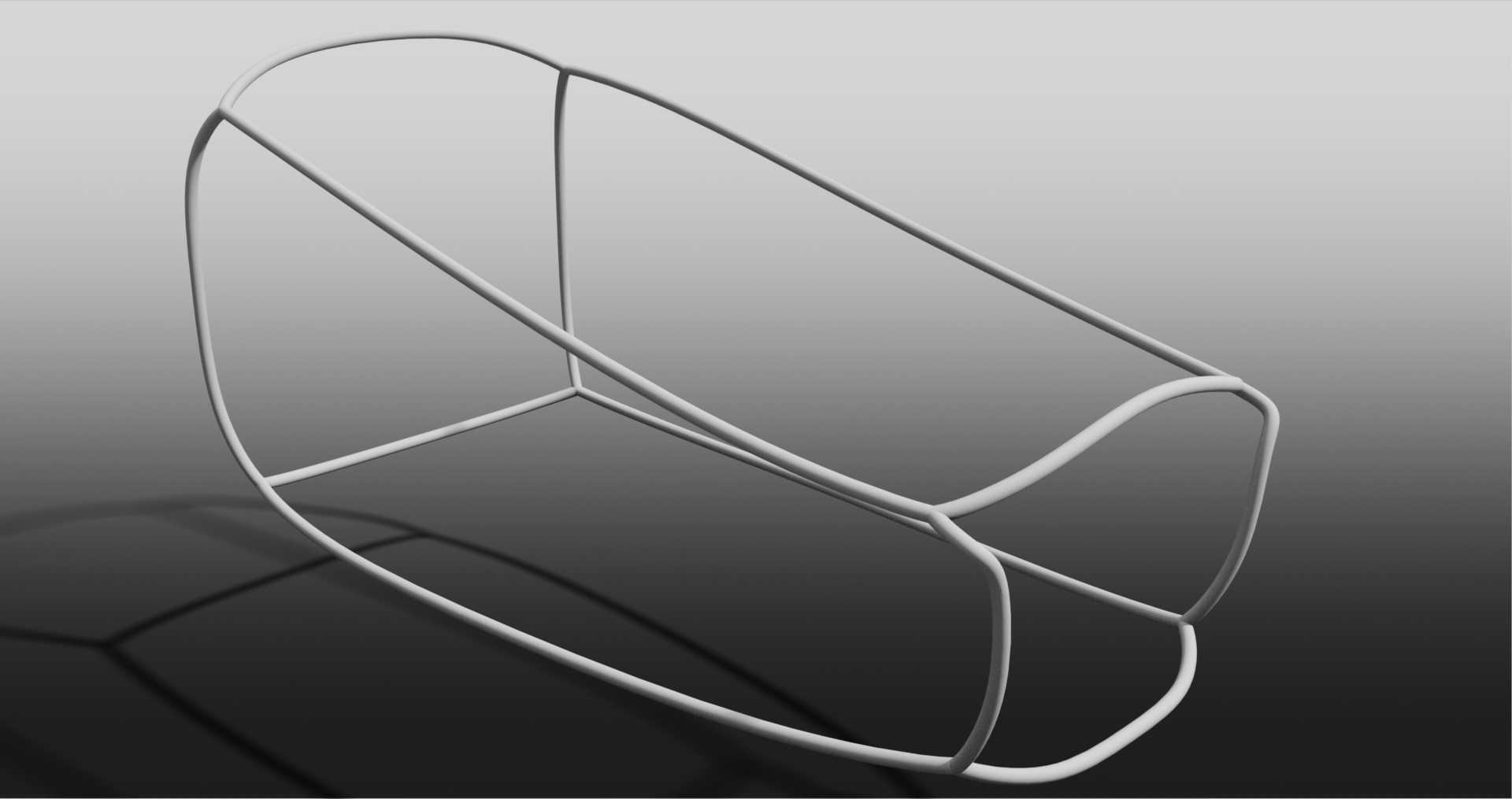

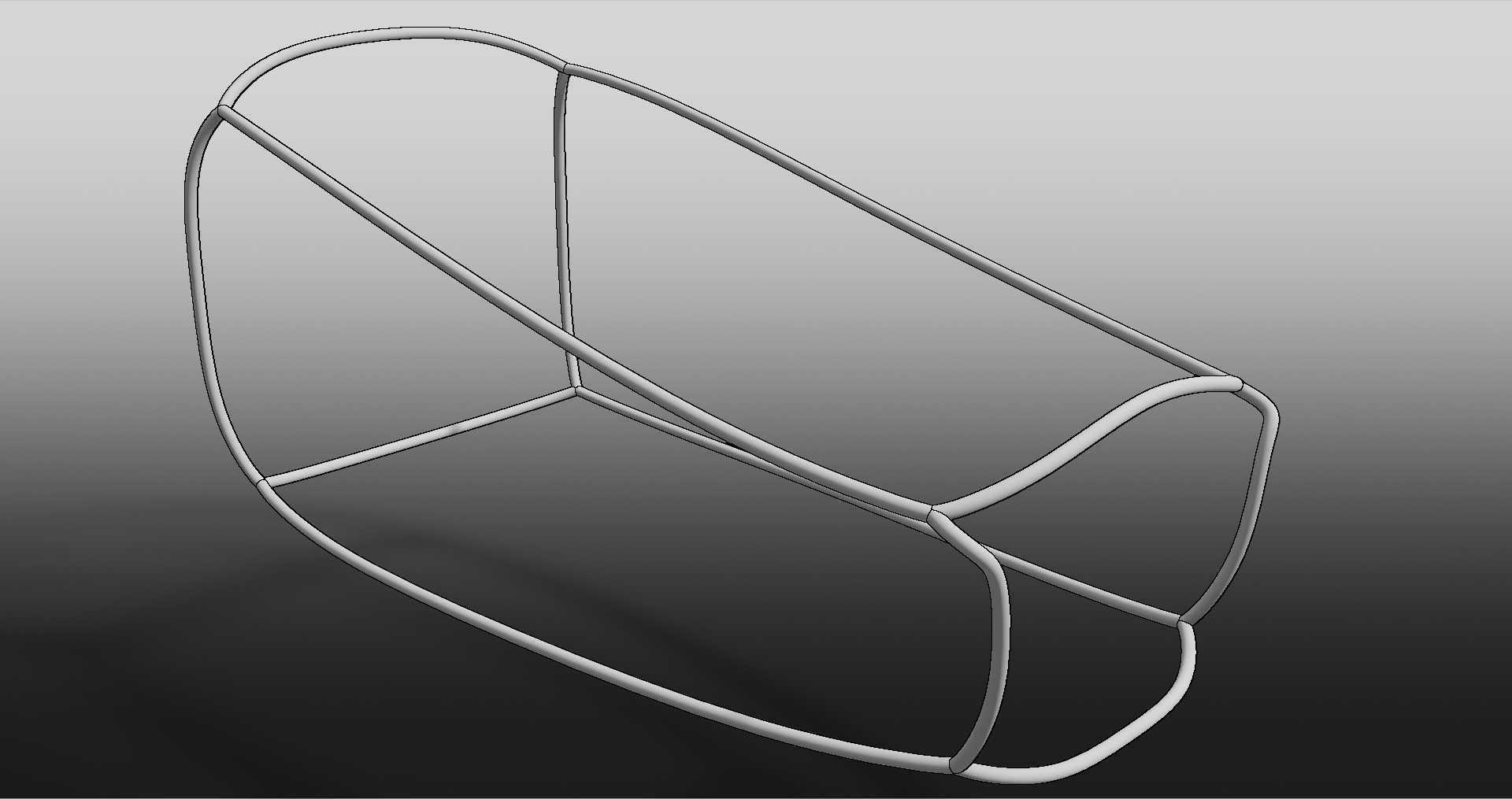

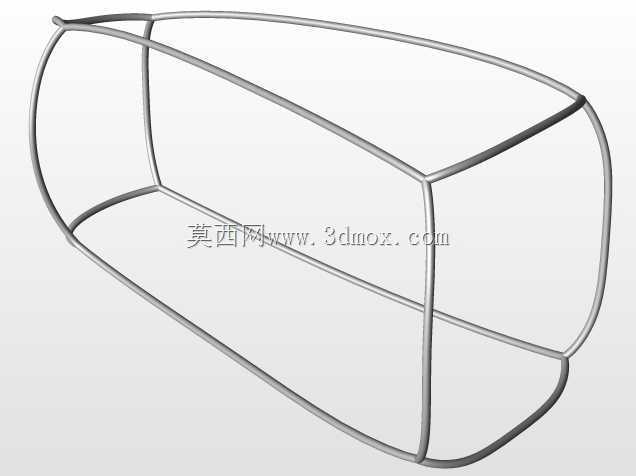

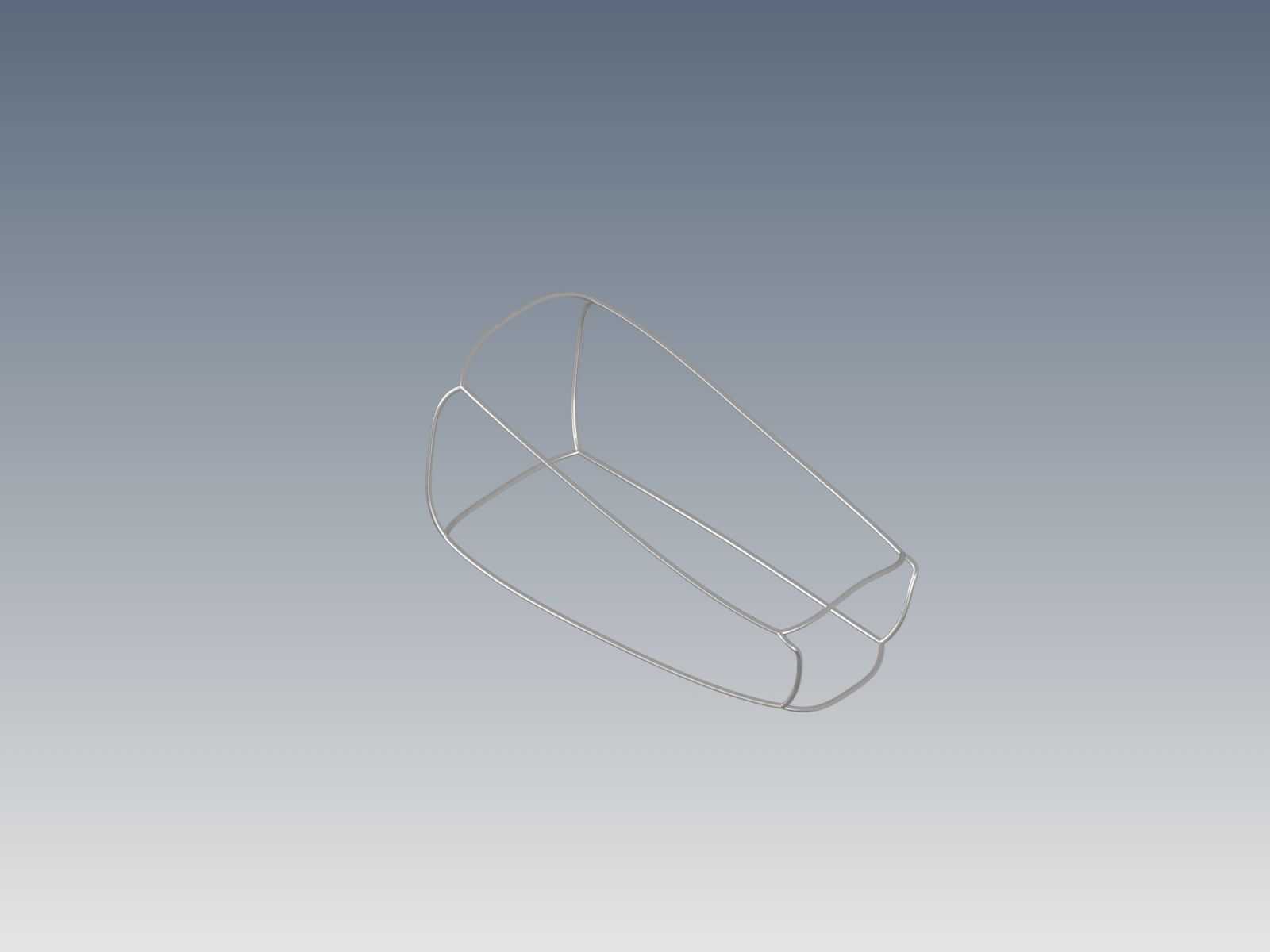

这款管架式承力结构主要适配单人低空载人飞行器的主体承载需求，在低空通勤、景区观光、应急短距投送这类场景中，作为核心承载骨架承接全部飞行载荷。设计之初优先考虑了管件弯曲成型的工艺可行性，所有弯折段均采用大圆弧过渡，避免小管径弯管过程中出现管壁褶皱、截面失圆的问题，同时减少应力集中点，提升框架整体的疲劳寿命。整体框架采用空间桁架式布局，纵向设置两根主承力弯管，沿人体乘坐姿态的轮廓延伸，前端收窄适配腿部放置空间，后端拓宽贴合背部倚靠的形态，中部通过横向连接管与斜向加强管形成三角稳定结构，无需额外增加补强板即可满足垂直起降、平飞加速、紧急迫降工况下的刚度要求，避免飞行过程中框架产生共振形变。安装边界方面，框架底部预留的平直管段可直接固定电池组、飞控模块与起落架连接座，两侧管段的安装孔位间距适配主流电动旋翼的安装座尺寸，上部的弧形管段可直接挂载座舱蒙皮与安全束缚装置，所有连接节点均采用相贯线焊接设计，管件对接处贴合紧密，减少焊接填充量的同时保证连接强度。从实际使用角度出发，框架内部的净空尺寸完全适配成年乘员的乘坐姿态，腿部活动区域无突出构件干涉，背部支撑段的弧度贴合人体脊柱自然曲度，长时间乘坐不会产生明显的挤压不适感，框架整体的重心设计与乘员乘坐后的重心高度匹配，降低飞控系统的姿态修正负荷。不同于多旋翼小型无人机的平板式机架，该结构采用一体化弯管成型思路，减少了拼接零件数量，整体重量控制在较低区间，同时管件的空心截面在同等重量下拥有更高的抗弯截面模量，在发生轻微碰撞时，管状结构可通过可控的形变吸收冲击能量，避免刚性断裂对乘员造成二次伤害，框架表面无需额外做复杂的曲面处理，后续做阳极氧化或者喷塑防护时工艺难度低，适合小批量试制生产。
