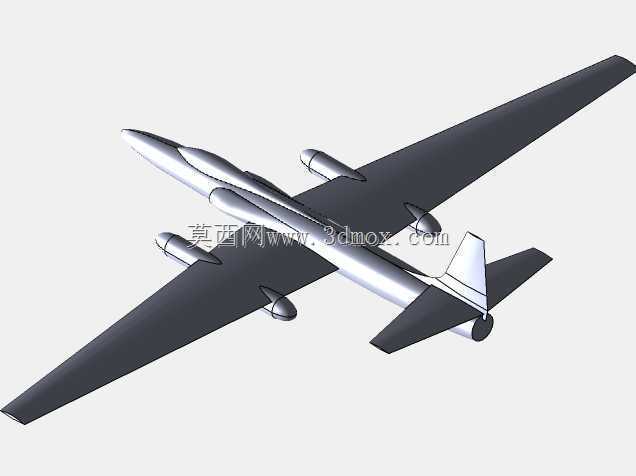

洛克希德TR1高空侦察机外观结构设计

这款高空长航时侦察机的结构设计，核心围绕2万米以上升限的跨平流层飞行需求展开，整体气动布局优先服务于高升阻比目标，展弦比极大的平直翼设计是其最显著的外形特征，单翼展长超过机身总长两倍，翼型选用相对厚度极薄的层流翼段，在亚音速巡航状态下能将诱导阻力压到极低水平，配合翼下对称布置的多台涡喷发动机吊舱，可支撑单次任务十余小时的持续巡航能力。机身采用长细比极大的雪茄形截面设计，前段为航电设备与任务载荷舱，中段整合燃油储箱与机身承力框，后段布置发动机延伸段与单垂尾、平尾操纵面，所有机身蒙皮接缝均做齐平处理，减少跨高度层飞行时的附面层干扰。从安装边界来看，机翼与机身的对接承力框布置在机身中部35%至42%总长度区间，发动机吊舱通过独立挂架与机翼主梁连接，挂点位置避开机翼翼根的应力集中区，同时保证吊舱与机身、机翼表面的间隙满足维护操作空间需求，地面停放状态下机翼tip段因大展弦比设计存在自然下挠，设计时已预留足够的地面净空，避免起降阶段擦碰跑道。实际应用场景中，这类机型主要承担高空广域侦察任务，机身载荷舱可搭载多类光学、电子侦察设备，无需进入对方领空即可完成纵深区域的信号收集与成像探测，设计时未考虑高机动飞行需求，所有操纵面的偏转角度、舵机扭矩参数均围绕平稳巡航状态调校，机身结构强度设计优先满足长时间高空巡航的疲劳寿命要求，而非大过载机动的载荷承受能力。尾翼组采用常规布局，单垂尾高度较低，配合全动平尾保证高空稀薄大气下的航向与俯仰操纵效率，尾喷口伸出机身尾段末端，避免高温燃气对尾翼结构造成热冲击。起落架采用前三点式自行车布局，主起落架布置在机身纵轴线上，机翼下方设置可抛弃的辅助支撑轮，用于起降阶段平衡大翼展带来的侧翻风险，起飞后辅助轮自动抛离以降低飞行阻力。整体建模过程中，对机翼的翼型扭转角、发动机吊舱的整流外形、机身与机翼的过渡整流段都做了连续曲面处理，保证气动外形的顺滑度，可直接用于气动仿真验证、航模改装设计或者航空装备科普展示场景，各部件的分模边界清晰，承力结构的位置标注明确，能为同类型高空长航时飞行器的布局设计提供参考。
