机车转向系统三孔连接叉结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:229805
  • 机车转向系统三孔连接叉结构设计
  • 机车转向系统三孔连接叉结构设计
  • 机车转向系统三孔连接叉结构设计
  • 机车转向系统三孔连接叉结构设计
  • 机车转向系统三孔连接叉结构设计
  • 机车转向系统三孔连接叉结构设计

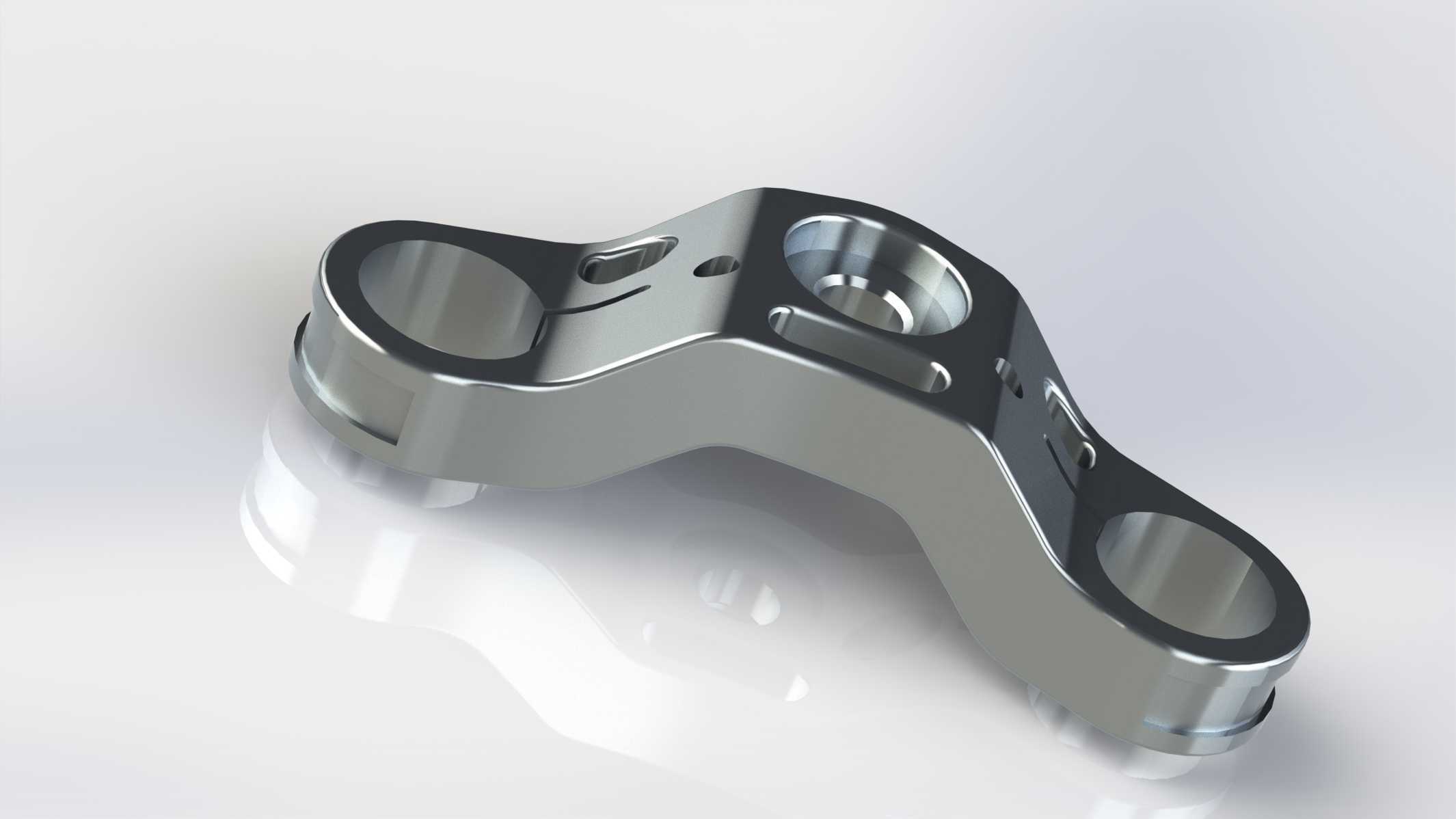

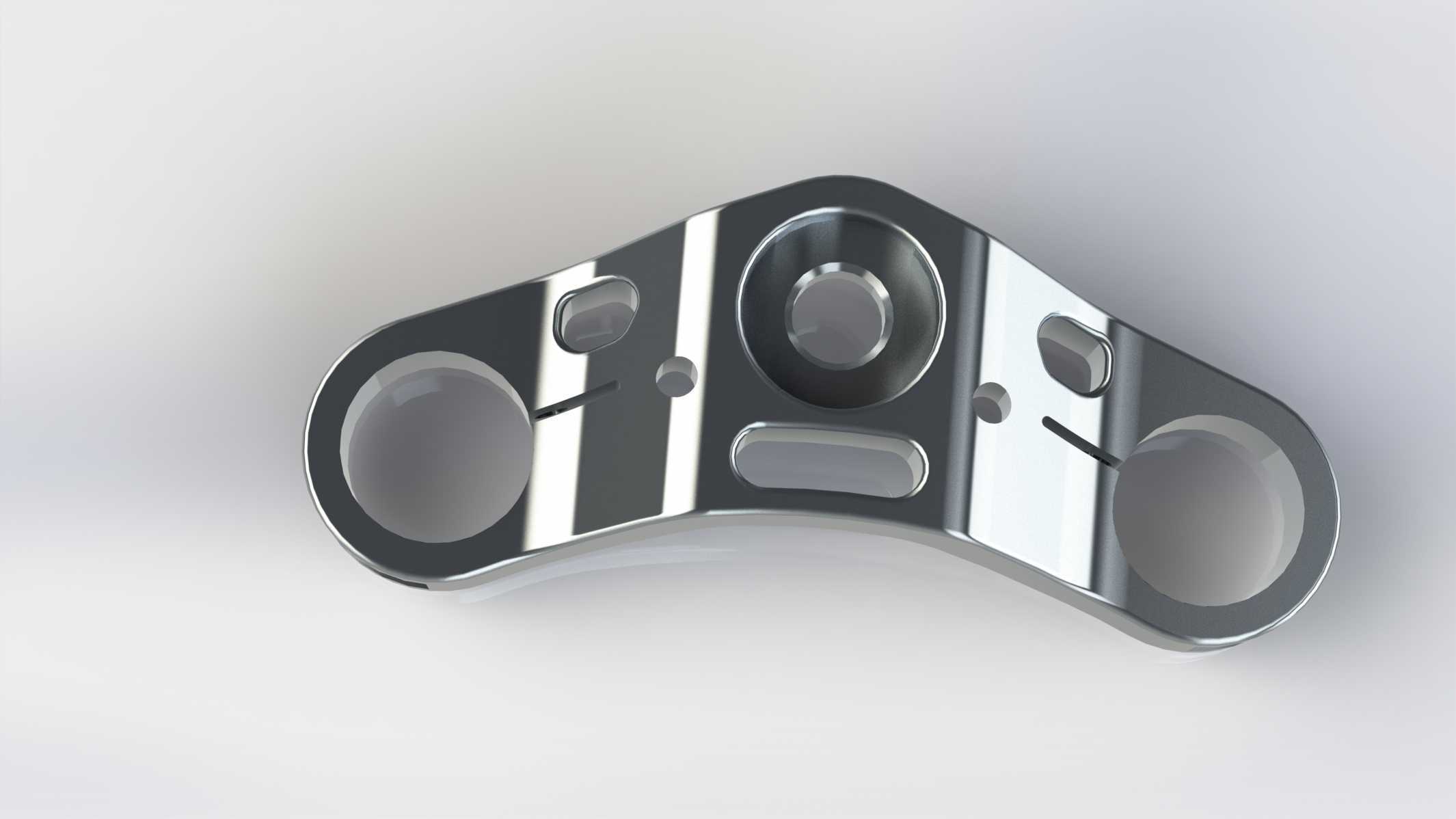

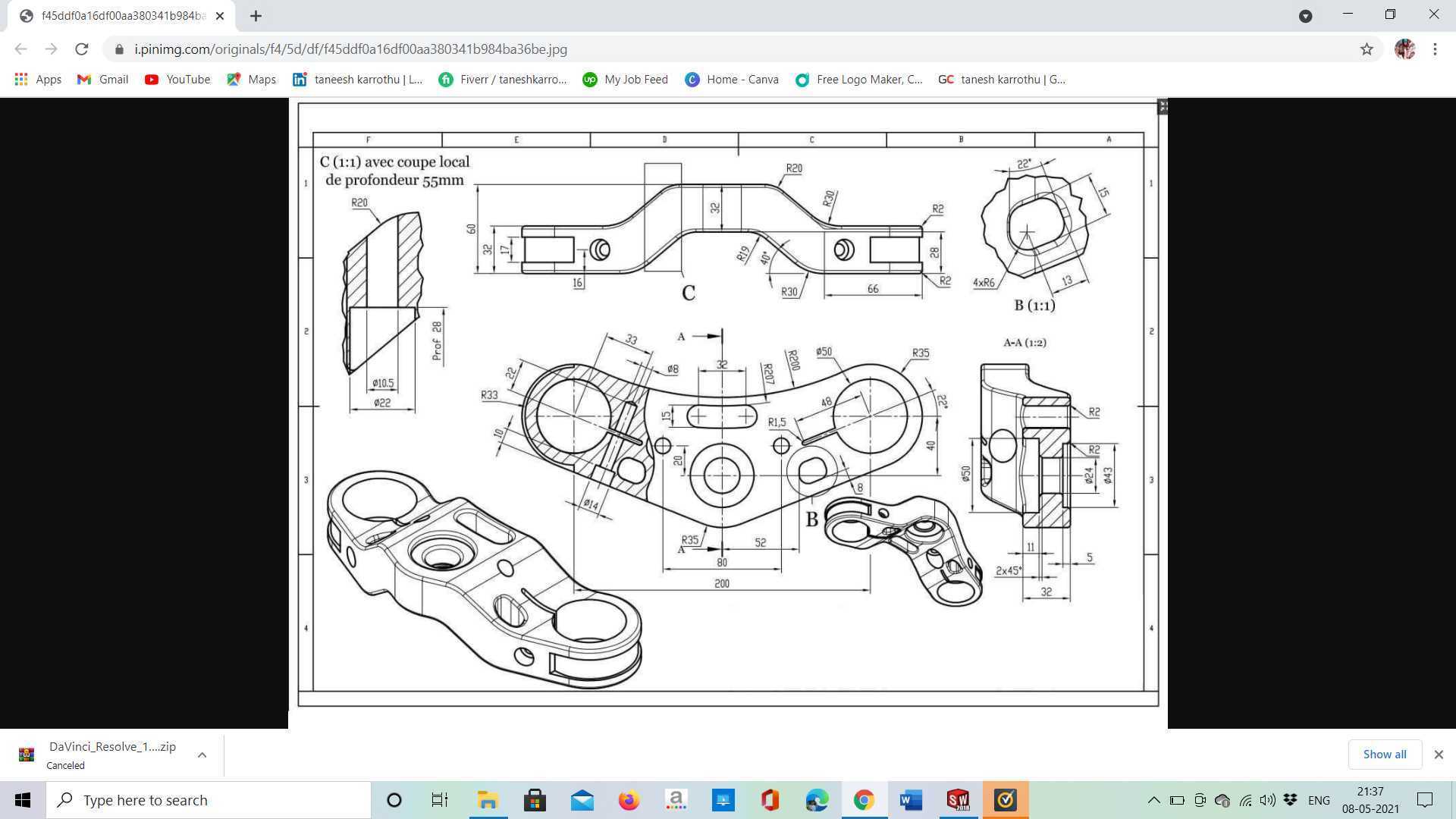

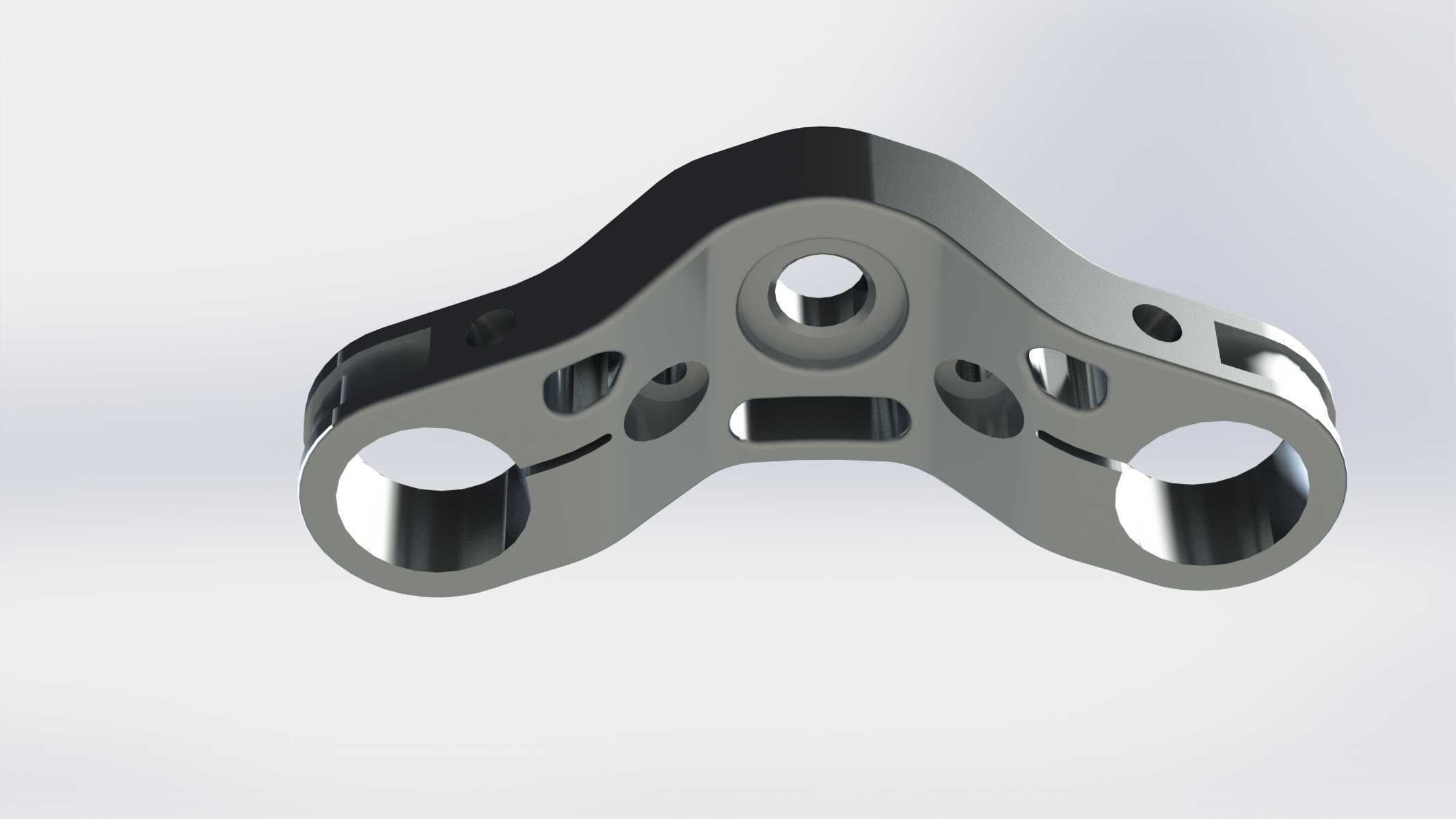

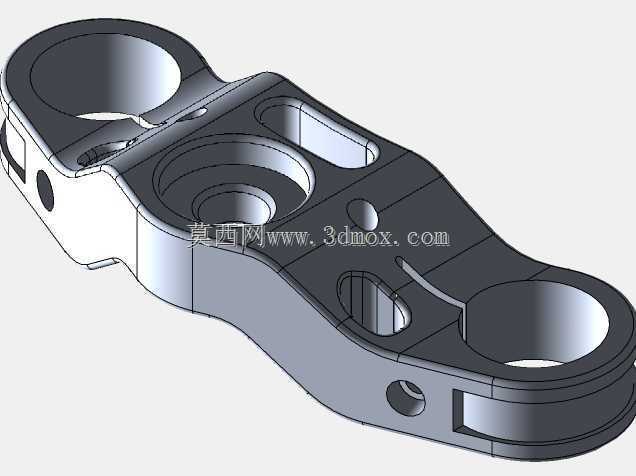

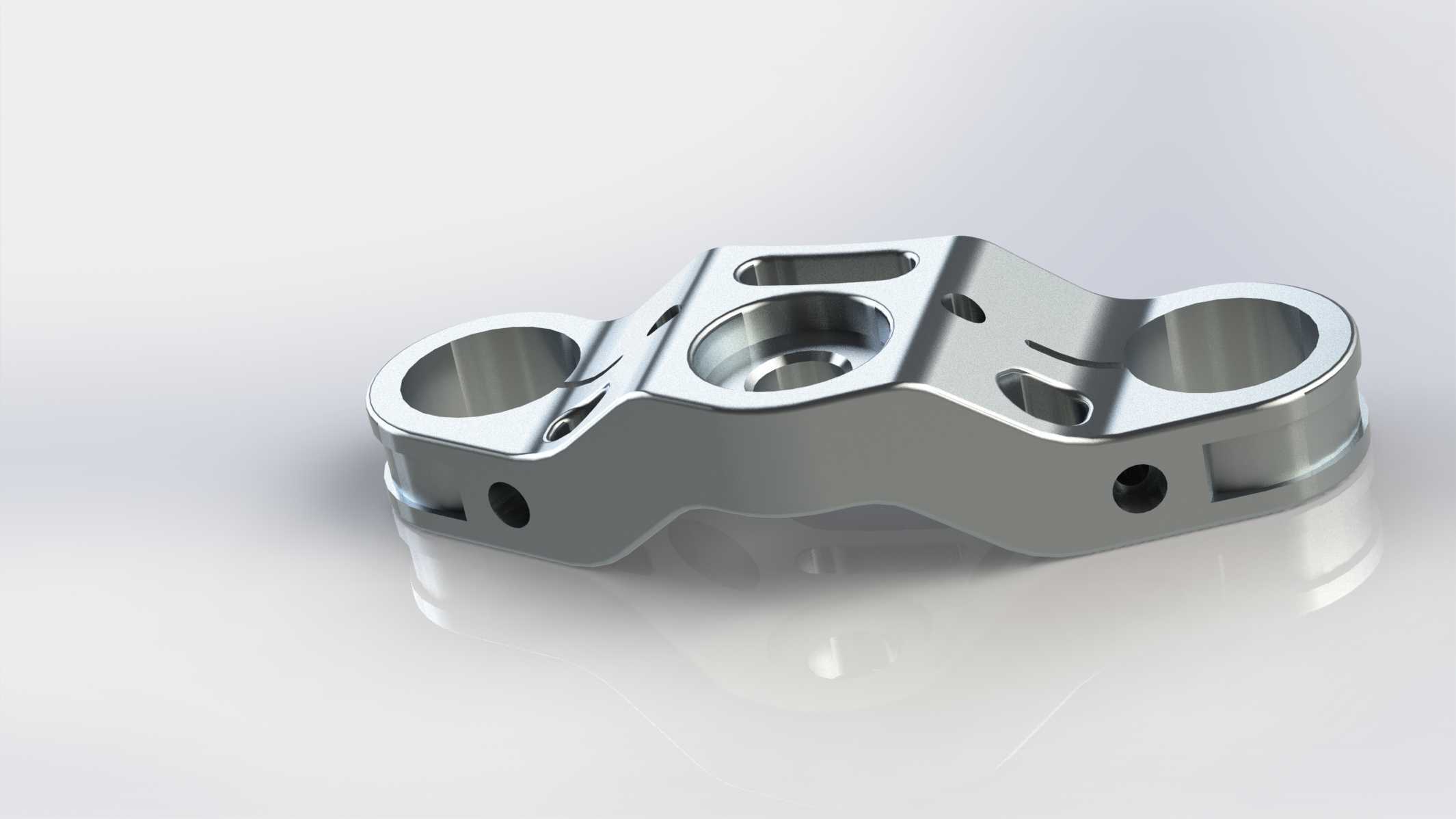

这类三耳式连接叉结构,常出现在两轮机车的前悬架与转向柱衔接位置,也可适配部分小型特种作业车辆的操纵连杆传动节点,核心作用是传递转向力矩、承接前轮传导的路面冲击载荷,同时为相邻部件提供精准的安装定位基准。从结构布局来看,三个同轴度要求极高的铰接孔呈三角排布,两侧大直径孔用于对接前减震器套筒,中间带沉台的孔位用于锁紧转向柱主轴,孔位边缘做了加厚翻边处理,避免长期交变载荷下出现孔口开裂、衬套滑移的问题。设计阶段首先要核算的是安装边界尺寸,两侧孔的中心距直接决定了前减震器的安装跨距,跨距过小会导致转向时减震器与叉体发生运动干涉,跨距过大则会增加转向把的操作力矩,影响骑行操控灵活性;中间孔的轴向深度需要匹配转向柱的锁紧段长度,沉台的直径公差要控制在IT7级以内,保证锁紧螺母压合后不会出现径向窜动。叉体的主体轮廓采用变截面圆弧过渡,没有生硬的直角转折,这是因为路面冲击带来的交变应力很容易在直角位置形成应力集中,长期使用后会萌生疲劳裂纹,圆弧过渡段的曲率半径经过反复校核,既能保证整体结构强度,又能尽可能削减不必要的材料冗余,控制零件整体重量。三个铰接孔的内壁都预留了衬套安装余量,实际装配时会压入自润滑铜衬套,降低铰接位置的转动磨损,延长部件的维护周期。叉体侧面预留的小型凹槽与定位孔,用于安装线束固定卡扣、刹车管路定位卡,避免车辆转向过程中线束、管路与周边部件发生摩擦破损。这类零件通常采用模锻毛坯后数控精加工的工艺生产,加工时需要一次装夹完成三个孔的镗削工序,保证各孔的平行度、同轴度符合装配要求,表面做硬质阳极氧化或者镀锌钝化处理,提升户外使用场景下的耐腐蚀性能。在做三维建模时,需要重点还原各孔位的位置公差、过渡曲面的曲率连续性,以及安装面的平面度要求,避免后续出工程图时出现尺寸遗漏,也方便后续做有限元受力分析时,精准模拟不同载荷工况下的应力分布,优化薄弱位置的结构厚度。
