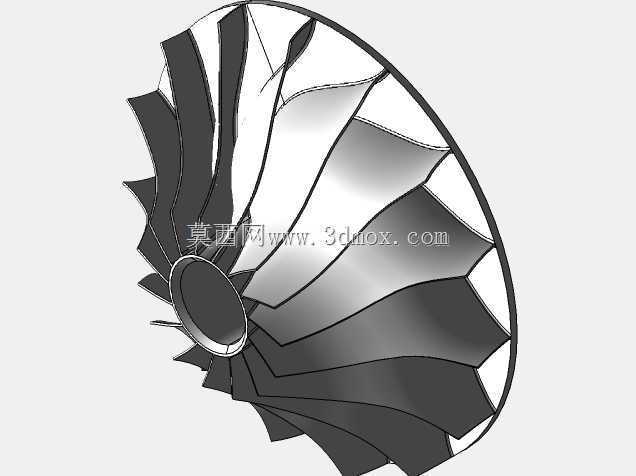

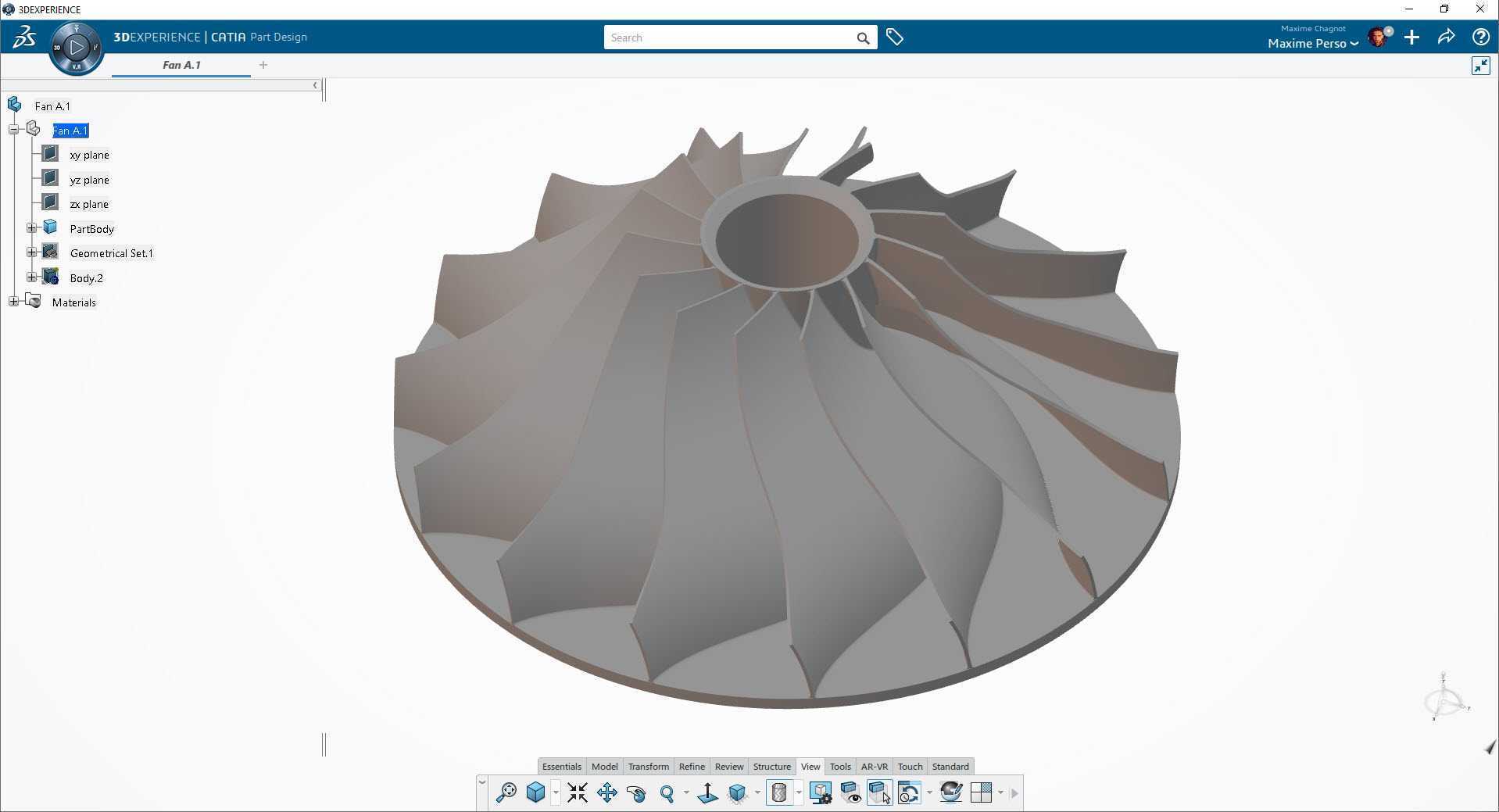

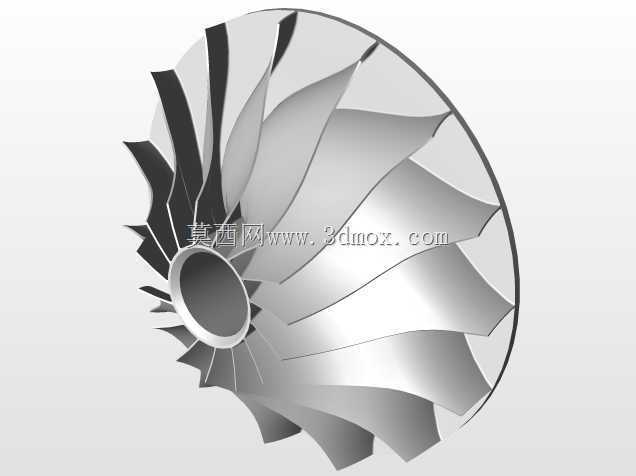

离心式叶轮整体结构三维设计

这类离心式叶轮是流体输送与动力转换类设备的核心做功部件，常见应用场景覆盖工业通风系统、涡轮增压装置、流体增压泵组、小型燃气轮机进气端等领域，实际运行过程中，通过自身高速旋转带动流经叶片间隙的介质获得动能与压力能，完成能量的传递与转换。从结构设计逻辑来看，叶片采用空间扭曲曲面构型，而非简单的直板造型，核心考量是适配介质在流道内的流动轨迹，减少介质在叶片表面的流动分离与涡流损失，提升整体做功效率；叶片前缘做了圆弧过渡处理，可降低介质切入时的冲击损耗，后缘则根据流量参数匹配了对应的出口安装角，保证介质流出叶轮时的速度方向符合后续扩压结构的导入要求。叶轮的轮盘与轮毂采用一体化衔接结构，轮毂中心设置的安装孔用于和动力输出轴配合，孔位周边预留了键槽安装边界，可保证扭矩传递过程中无相对滑移，轮盘的厚度从轮毂处向外缘做渐变减薄处理，既保证了高速旋转时的结构强度，避免离心力导致的轮盘形变，又尽可能控制了整体转动惯量，降低动力端的启动负载。安装边界方面，叶轮的外缘直径需匹配对应设备的蜗壳内壁间隙，间隙值通常控制在合理范围，既避免旋转过程中出现剐蹭，又减少介质从间隙处的回流损失；轮毂的轴向定位台阶尺寸需和轴端的锁紧结构适配，保证高速运转时无轴向窜动。设计过程中需要反复校核叶片的曲面曲率连续性，避免出现曲率突变导致的应力集中，同时要平衡各叶片的质量分布，减少旋转时的动不平衡量，降低设备运行过程中的振动与噪音。这类叶轮的曲面建模需要精准控制每个截面的翼型参数，沿径向不同位置的叶片安装角、弦长都要随流动需求做对应调整，不能采用统一参数拉伸生成，否则实际运行时效率会出现明显下降，甚至在特定转速区间出现喘振问题。
