喷嘴结构大涡流体流动仿真分析模型

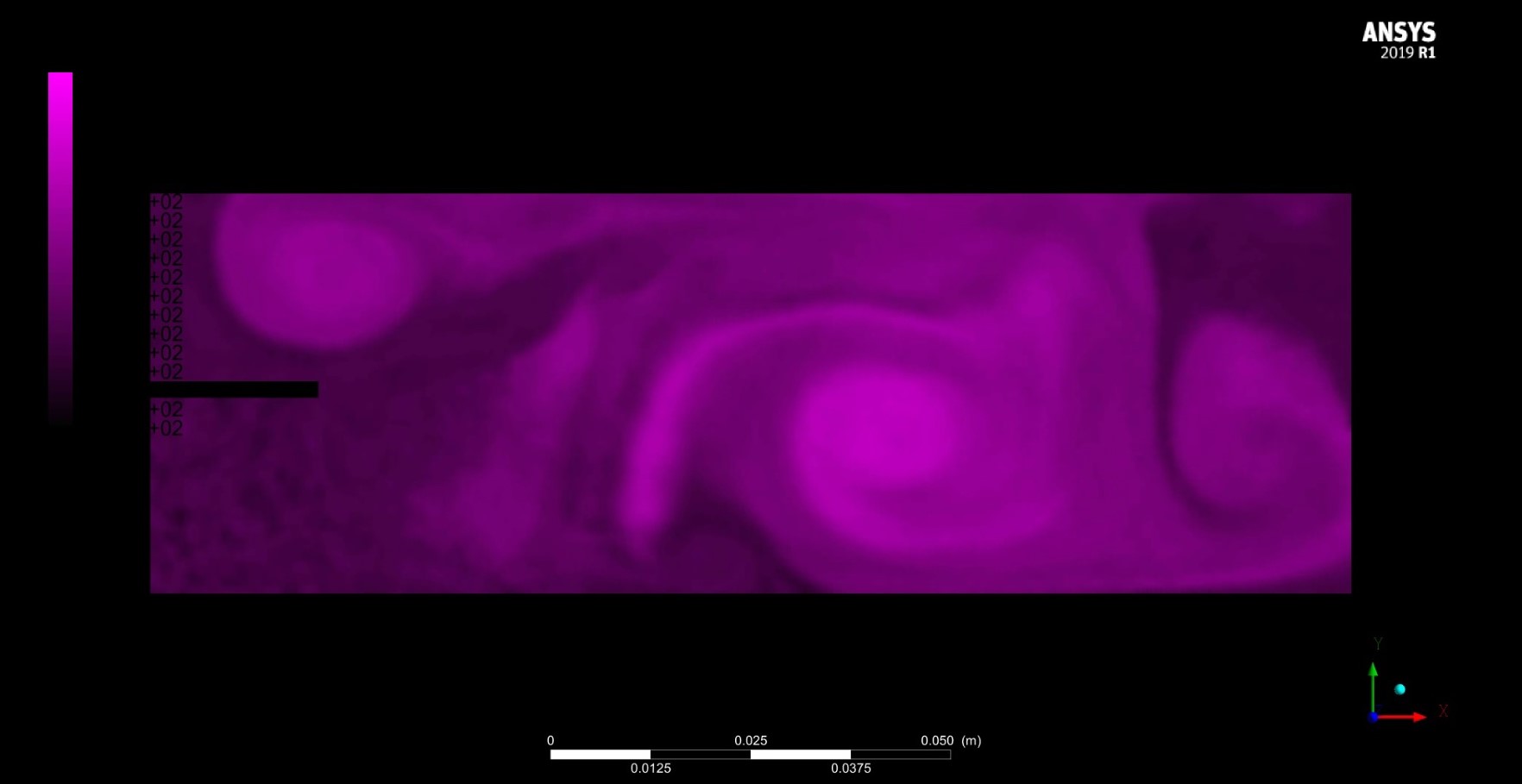

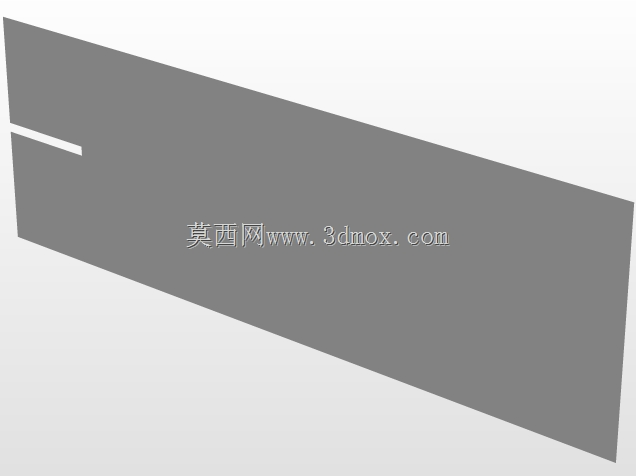

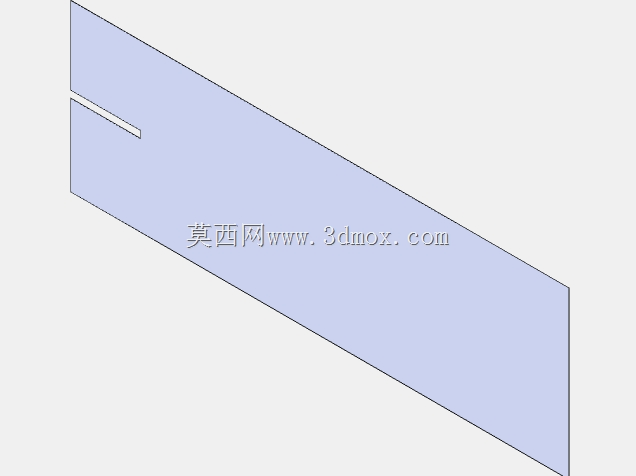

在流体工程相关的设备研发环节，喷嘴作为流体喷射、介质掺混、动力输出的核心部件，其出口流场的涡旋分布直接决定整套设备的运行效率与工作稳定性，比如燃烧设备的燃油雾化掺混、环保设备的药剂喷射扩散、工业清洗设备的射流打击力分布，都需要精准掌握喷嘴出口的大尺度涡旋演化规律，避免因流场紊乱出现介质混合不均、射流发散、局部阻力过大等实际工程问题。这套仿真模型围绕喷嘴出口的近壁流场区域搭建，建模阶段优先还原喷嘴出口的平直段结构与端面直角边界，没有额外添加倒角、圆角等非必要工艺特征，保证仿真边界和实际加工后的零件安装边界完全匹配，计算域的尺寸设置参考常规喷嘴测试的实验台架空间，从喷嘴出口位置向下游延伸足够长度，完整覆盖大涡结构从生成、发展到耗散的全流程区域，避免因计算域截断导致涡旋数据失真。模型采用大涡模拟的计算逻辑，对流动过程中尺度大于计算网格的涡旋结构进行直接解析，小尺度涡通过亚格子模型进行模化处理，相比常规的雷诺平均模拟方法，能够更精准捕捉喷嘴射流边界处的涡旋脱落、卷吸周边介质的动态过程，计算过程中可以清晰观测到射流核心区周边的紫色涡量集中区域，这些大尺度涡的旋转方向、扩散范围直接对应实际工况中射流的掺混能力。从流场结果来看，喷嘴出口处的高速射流会在端面边缘形成剪切层，剪切层失稳后逐步发展为成对出现的大尺度涡结构，这些涡结构会不断卷吸周边静止流体进入射流主体，带动射流沿径向逐步扩散，涡核位置的流速与压力存在明显脉动，这也是实际工程中喷嘴出口容易产生振动、噪声的核心诱因。建模过程中对喷嘴的安装定位面做了基准对齐处理，预留了和上游管路连接的接口边界，方便后续对接不同管路结构的仿真计算，也可以直接导入结构力学模块，开展流固耦合分析，计算涡旋脉动压力对喷嘴壁面的疲劳载荷影响，为喷嘴的结构强度校核、壁厚优化提供数据支撑。对于从事流体设备设计的工程师来说，这类仿真模型可以直接调整入口压力、介质物性参数，快速获取不同工况下的喷嘴流场特性，省去从零搭建计算域、划分网格、设置边界条件的重复工作，也可以将仿真得到的涡旋分布结果和PIV实验测试数据做对标，修正仿真模型的边界设置参数，为后续喷嘴的结构改型、流道优化提供可靠的数值参考，比如调整喷嘴出口的倒角角度、增加导流结构来抑制大尺度涡的生成，降低射流的能量耗散，提升喷嘴的实际工作效率。
