仿生飞翼造型自由曲面创意结构

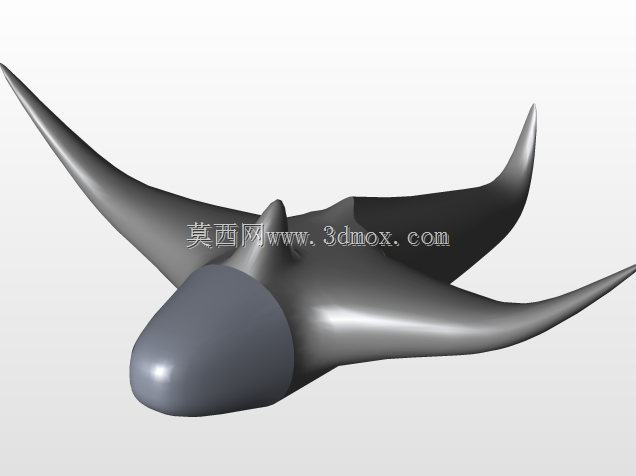

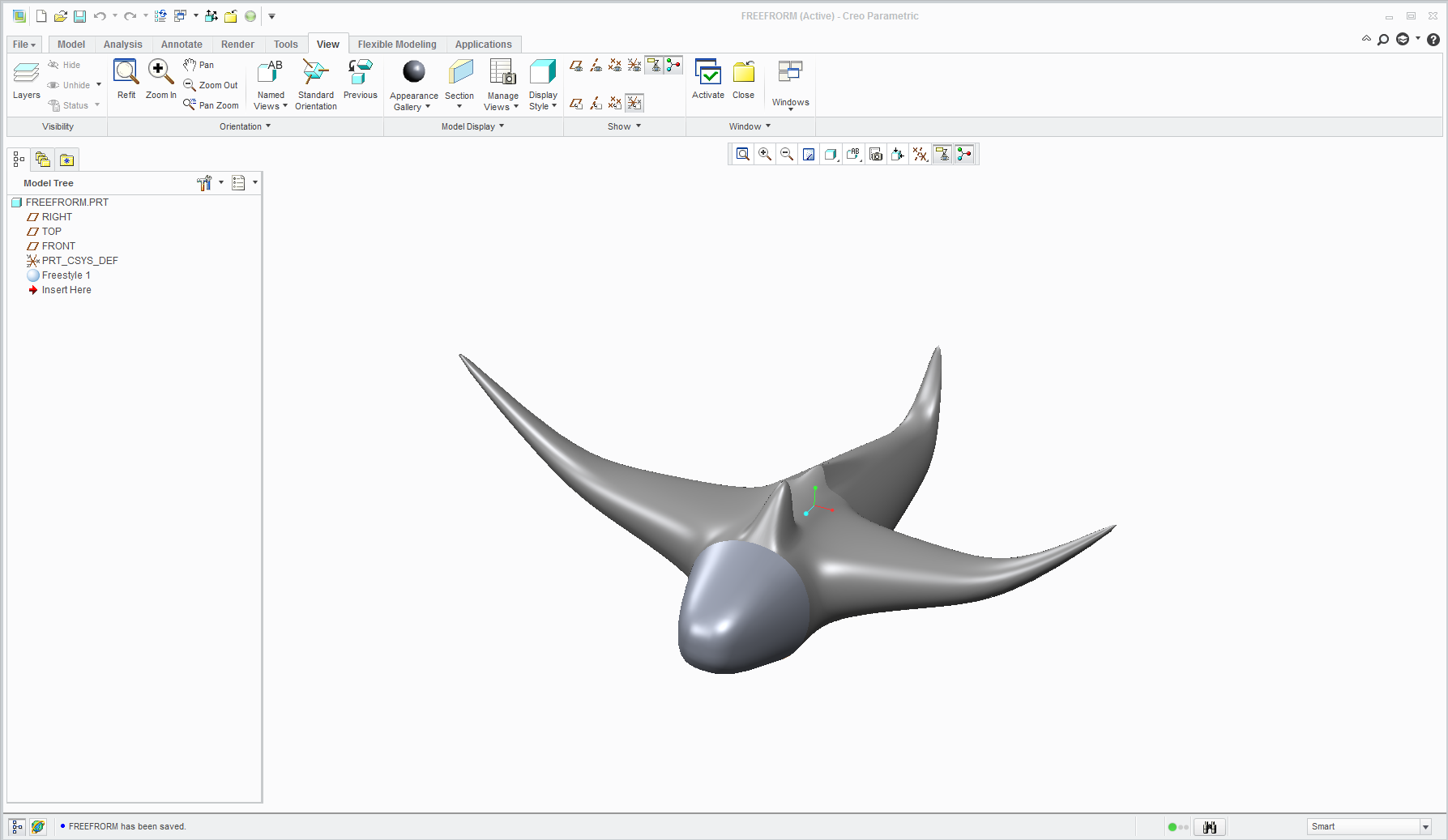

这类仿生飞翼构型的曲面结构，最初的设计切入点是流体力学验证场景下的原理样件构型，在低速风洞试验、小型流体演示装置中可作为流线型测试载体，用来观测曲面绕流状态、验证翼身融合构型的气流附着特性，也可作为文创类展陈装置的结构内核，搭配透明外壳后用于工业设计成果展示、科普教具的实体演示部件。设计过程中没有采用常规的参数化拉伸、切除特征堆叠，而是以自由形式曲面构建为核心，先勾勒出对称布局的四翼伸展轮廓，以中心椭球头部为曲面收敛起点，四个翼面分别沿不同空间角度做顺滑延展，翼面与头部的衔接位置全程保持G2连续，避免出现曲面折角破坏整体流线特性，也能减少后续如果做流体测试时的局部涡流产生。从安装边界来看，整体构型以中心对称面为基准，四个翼展方向的最大外伸尺寸控制在同比例量级，头部椭球的长轴、短轴比例参考了水生生物的头部流线比例，能在正向来流时有效降低迎流阻力，翼面的厚度从根部到翼尖做渐变收薄，根部保留足够的结构强度可直接与测试台架的固定座连接，不需要额外加装转接支架，翼尖位置做圆弧收边处理，避免尖锐边缘带来的安装剐蹭风险，也能消除翼尖的局部应力集中问题。这类自由曲面构型在实际应用中，除了流体测试场景，还可作为小型无人飞行器的概念机身原型，调整翼面后掠角度后就能适配低速飞行的升力需求，曲面的顺滑过渡特性也能减少飞行过程中的气动噪声，在文创衍生领域，该构型可直接作为摆件的主体结构，表面做抛光处理后就能呈现金属质感的视觉效果，不需要额外添加装饰结构。建模过程中需要重点关注曲面的对称性校验，每构建一段翼面曲线都要对照中心基准面做镜像偏差检查，避免出现左右翼面的曲率不一致问题，曲面缝合后要做实体化的壁厚检查，确保整体结构的壁厚均匀，若后续需要做3D打印验证，均匀壁厚能减少打印过程中的翘曲变形风险，也能保证样件的结构强度一致性。翼面与头部衔接的过渡区域是建模的核心难点，需要反复调整曲面的控制点权重，让过渡区域的曲率变化平缓，既不能出现局部凹陷导致的结构薄弱点，也不能出现凸起破坏整体流线形态，完成曲面构建后还要做虚拟的气流模拟校验，确认整体构型的表面压力分布均匀，没有明显的高压阻滞区域。
