民用航空涡扇喷气发动机结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:229999
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计
  • 民用航空涡扇喷气发动机结构设计

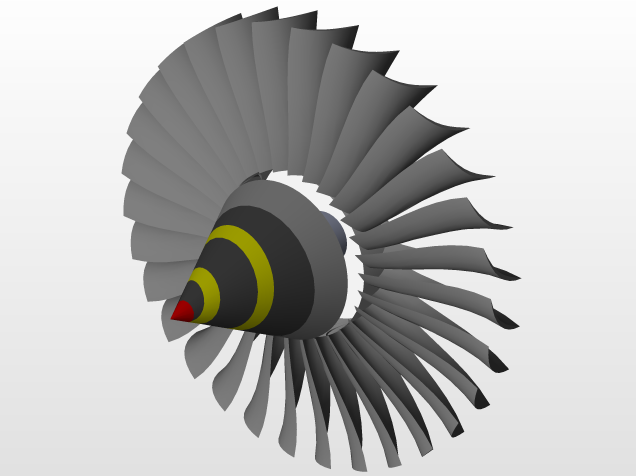

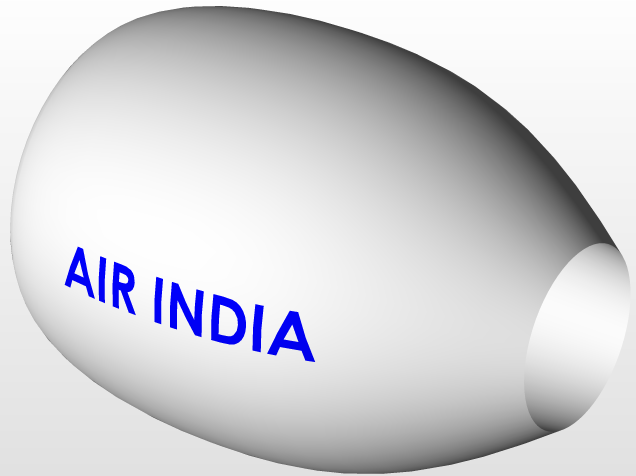

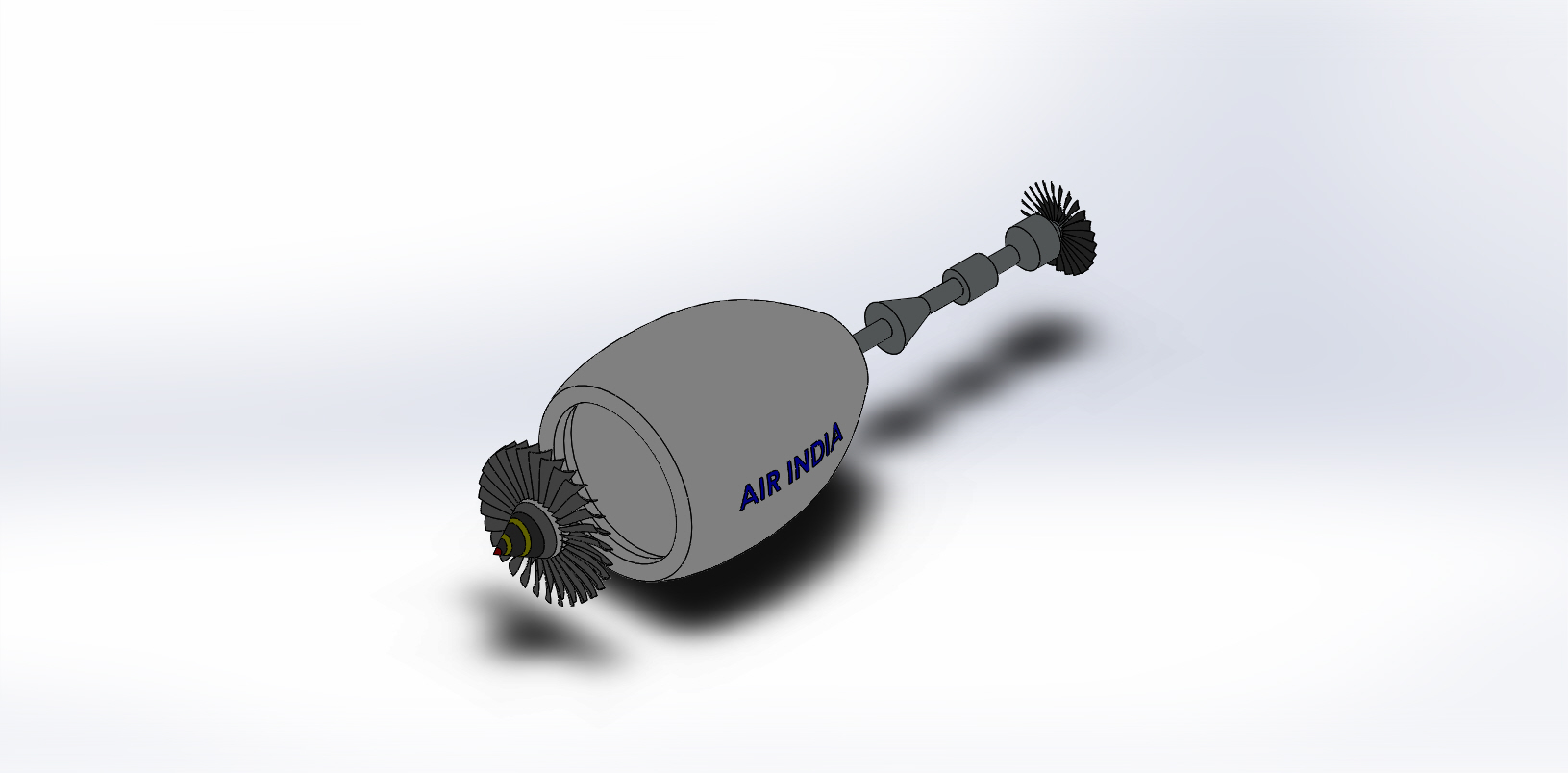

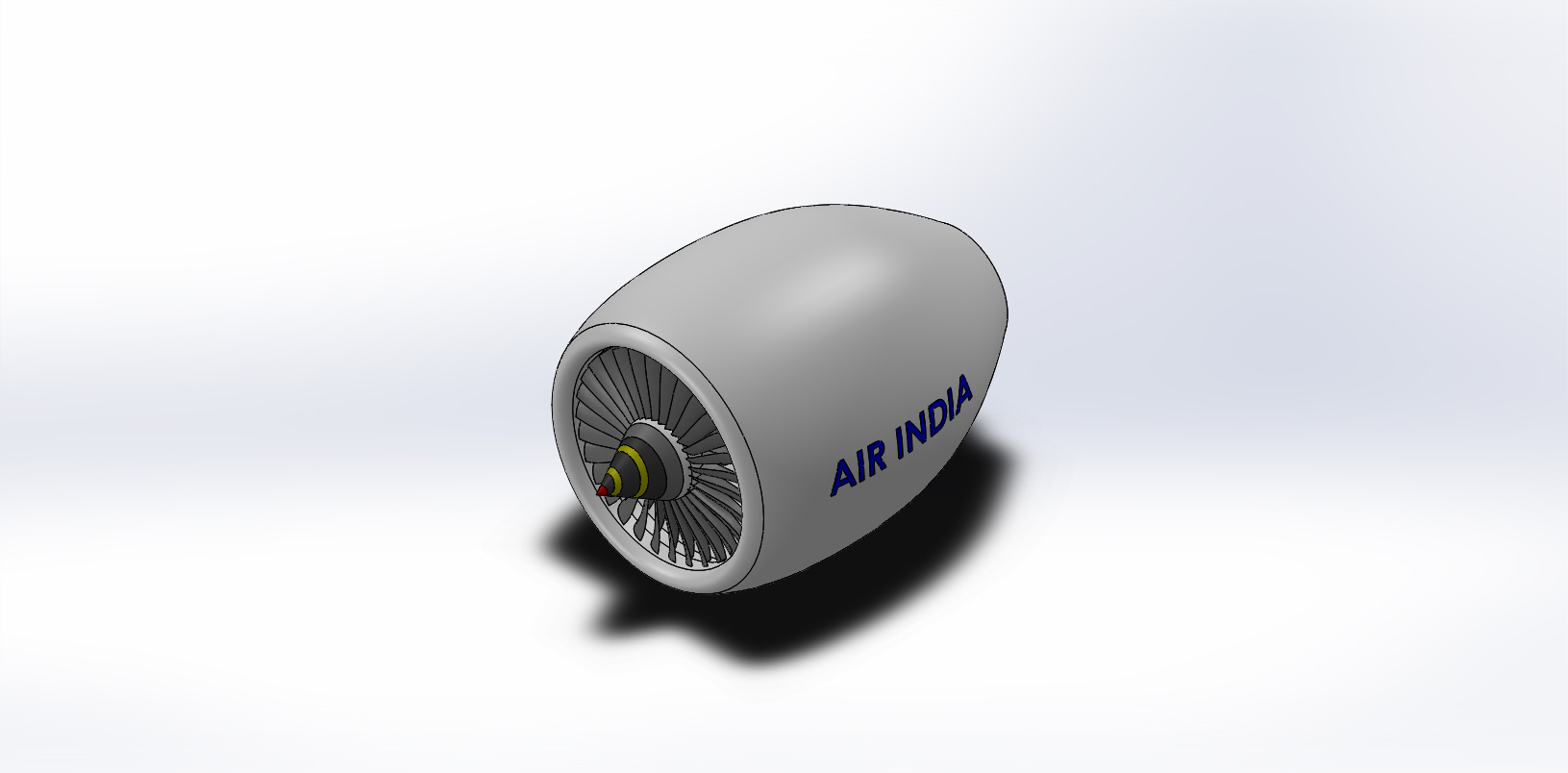

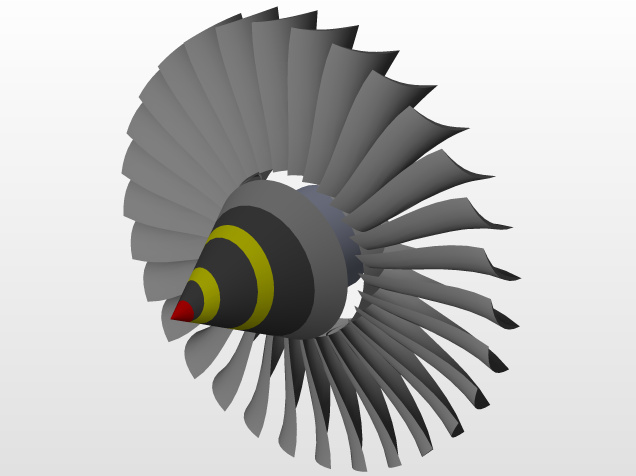

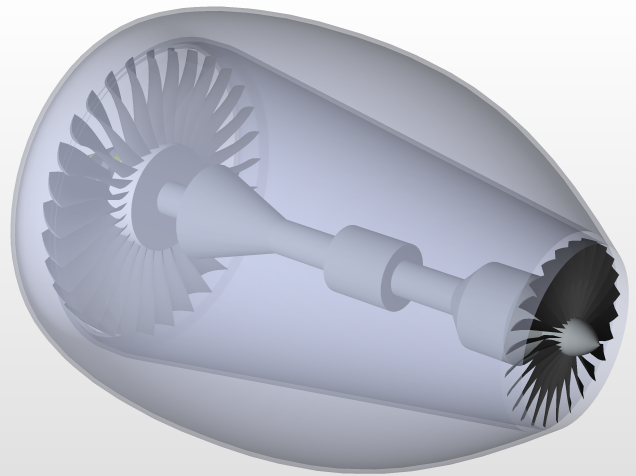

在民用干线客机的动力系统选型中,大涵道比涡扇喷气发动机是当前主流配置,这类动力装置直接决定了飞行器的巡航效率、航程载荷与运营经济性。本次呈现的喷气发动机结构,完整还原了短舱包裹下的核心动力单元布局,从前端进气整流罩开始,曲面线型严格遵循气动优化逻辑,保证来流能够均匀平顺地进入风扇段,避免进气畸变引发的压气机喘振风险,这部分曲面的曲率过渡在建模时需要反复校核不同迎角下的气流贴合度,不能出现突兀的折角破坏流场稳定性。前端大尺寸风扇组件是大涵道比发动机的核心特征,模型中还原了多级风扇叶片的排布逻辑,每片叶片的翼型扭转角度沿叶高方向渐变,既满足叶尖处的高速气流做功需求,也兼顾叶根位置的结构强度冗余,叶片与轮盘的连接结构做了简化示意,实际工程中这里会采用燕尾型榫头连接,预留热膨胀间隙同时传递巨大的气动扭矩。风扇段后方的分流环结构,会将气流分为内外两个涵道,外涵道气流直接经短舱向后喷出提供主要推力,内涵道气流则进入压气机、燃烧室、涡轮段完成热力循环,模型中虽然对核心机内部结构做了外观层面的整合,但短舱的整体外径、长度比例完全参照现役窄体客机动力单元的尺寸边界设计,安装接口位置预留了与机翼吊耳的对接平面,能够直接适配翼下吊装的布局需求,短舱侧壁的标识区域也预留了涂装定位面,符合实际民航运营中的标识喷涂规范。短舱壳体采用分段式设计思路,前整流罩、风扇机匣、核心机罩、尾喷口段之间预留了检修口盖的安装位置,实际维护中可以快速拆解局部段完成叶片检查、孔探作业,不需要整体拆解动力单元。竖井结构对应发动机的附件安装区域,燃油管路、滑油管路、控制线缆都会通过这个区域连接到飞机的燃油系统与航电系统,建模时这个位置的凸起轮廓严格避让了机翼前缘的气动干涉区域,保证发动机吊装后与机翼结构之间留有足够的维护操作空间。这类结构模型在航空工程教学、动力系统布局验证、地勤维护培训场景中都有实际应用价值,能够帮助设计人员快速核对动力单元与机身的安装间隙,也能让新入职的结构工程师直观理解涡扇发动机的外部布局逻辑,避免在总体布置阶段出现空间干涉、维护可达性不足的设计问题。
