精细钢结构埃菲尔铁塔完整 SolidWorks 三维仿真模型图纸

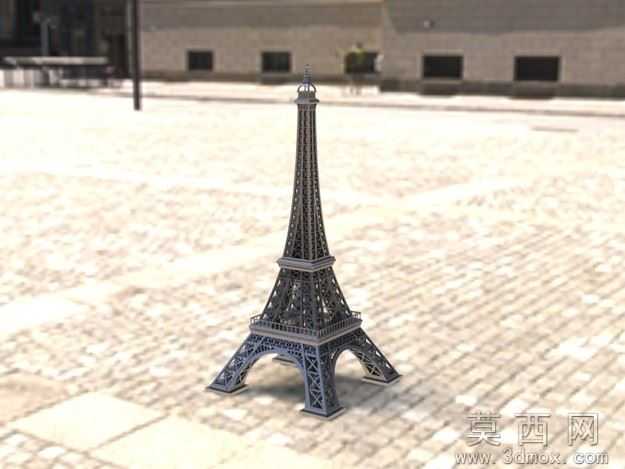

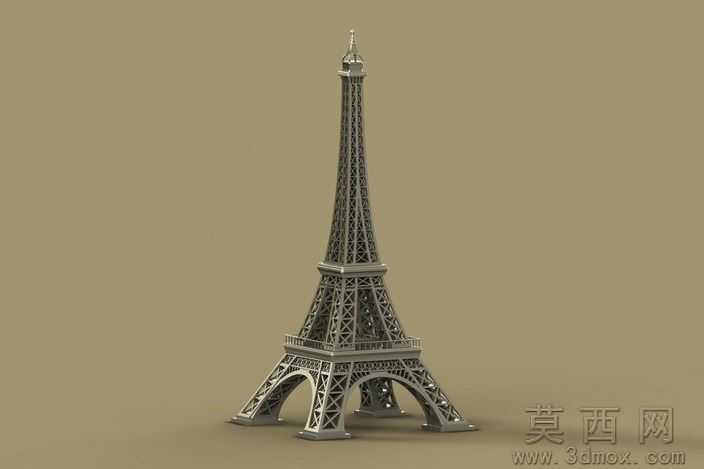

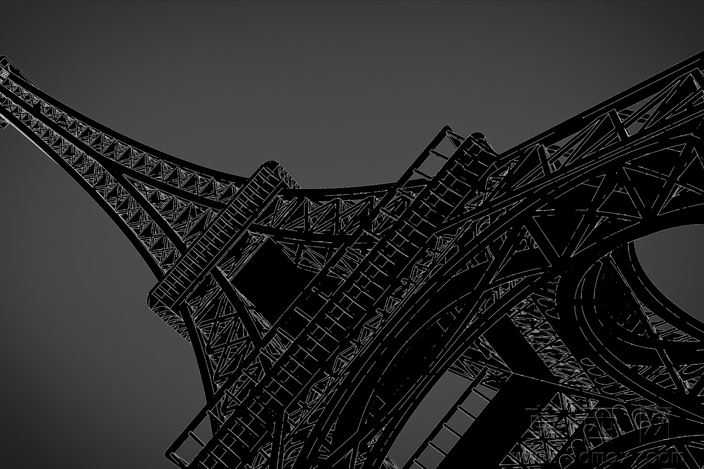

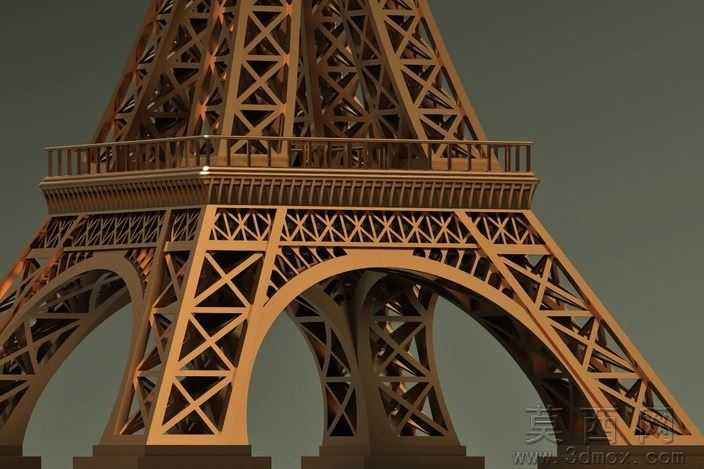

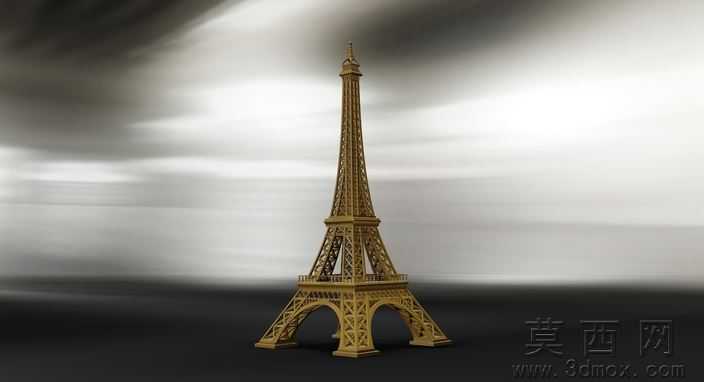

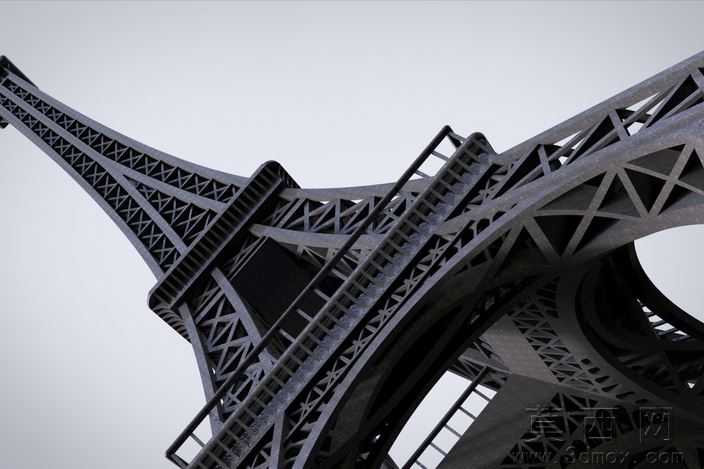

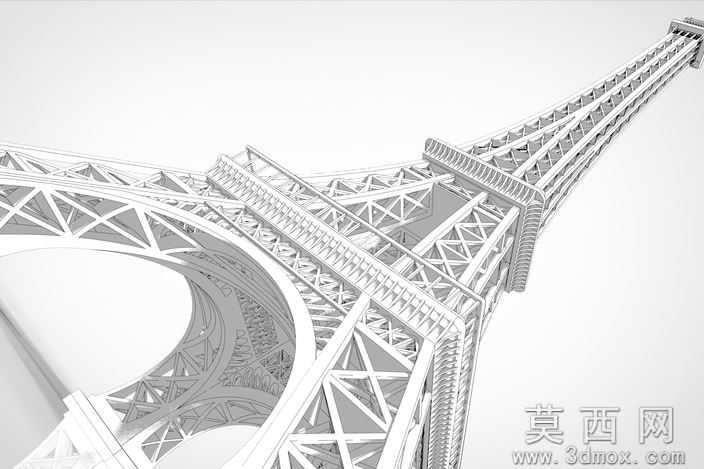

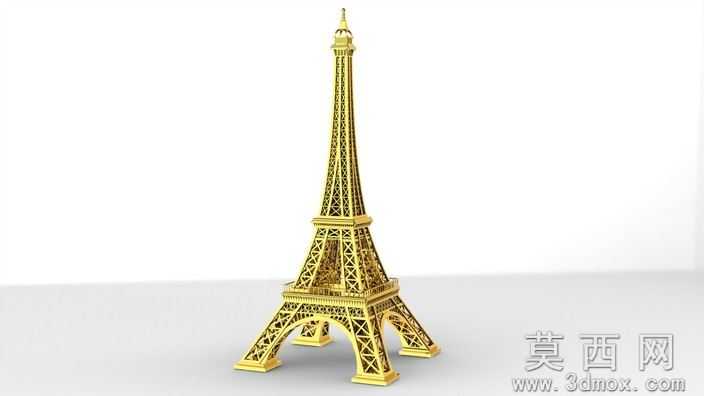

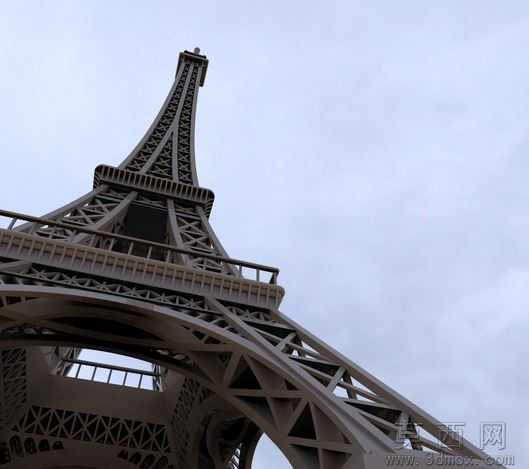

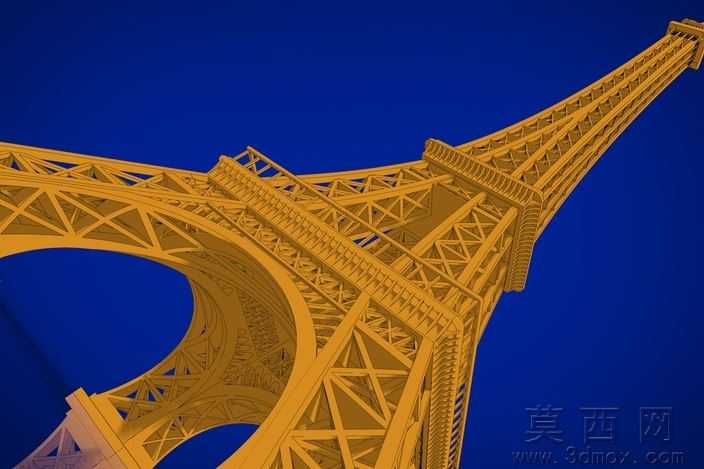

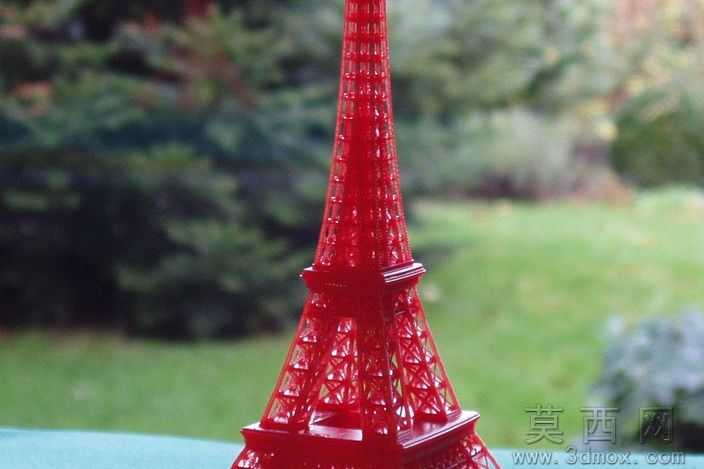

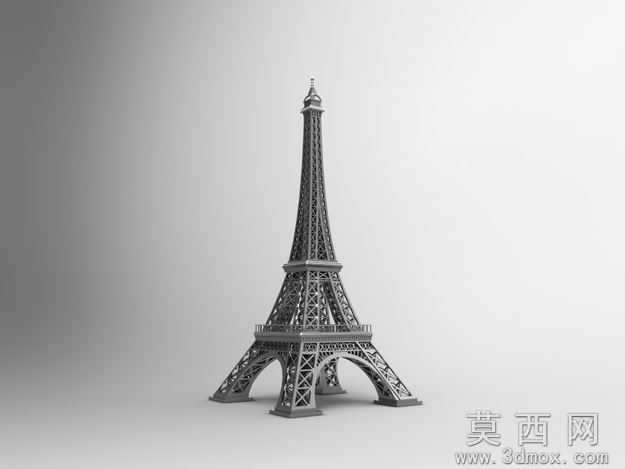

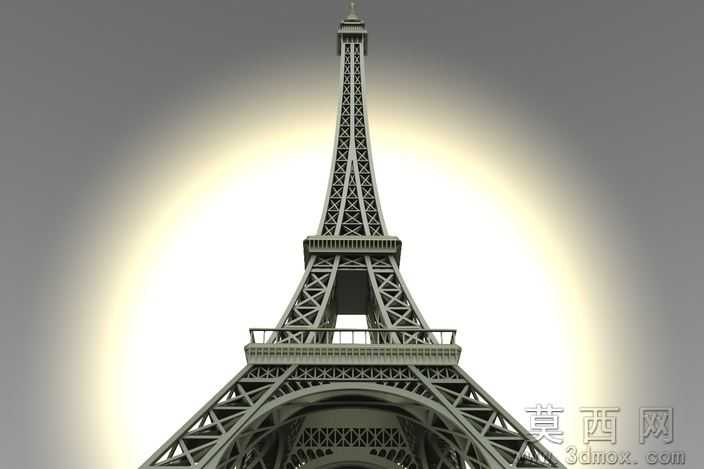

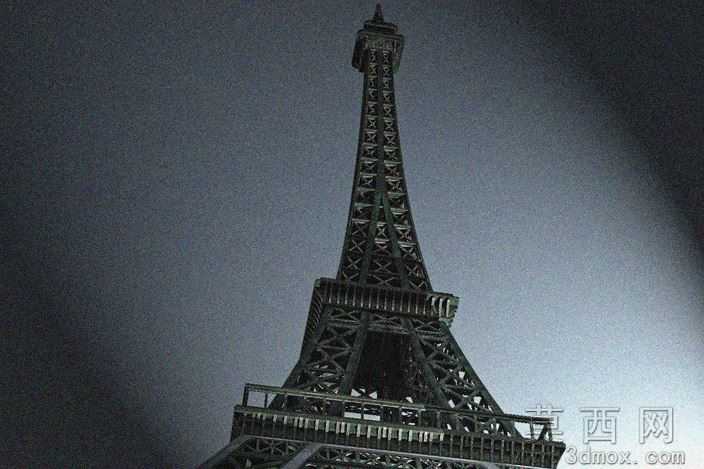

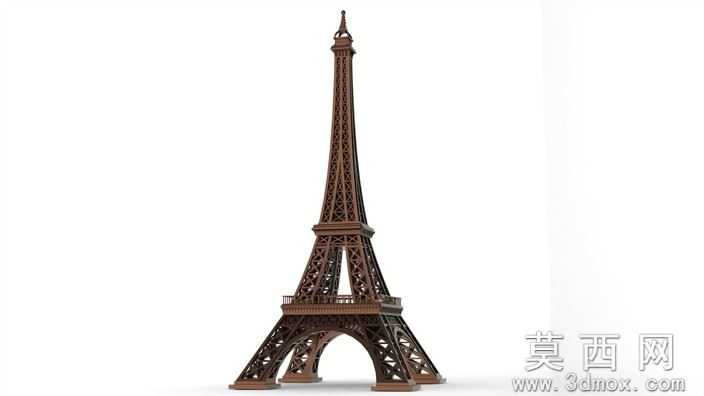

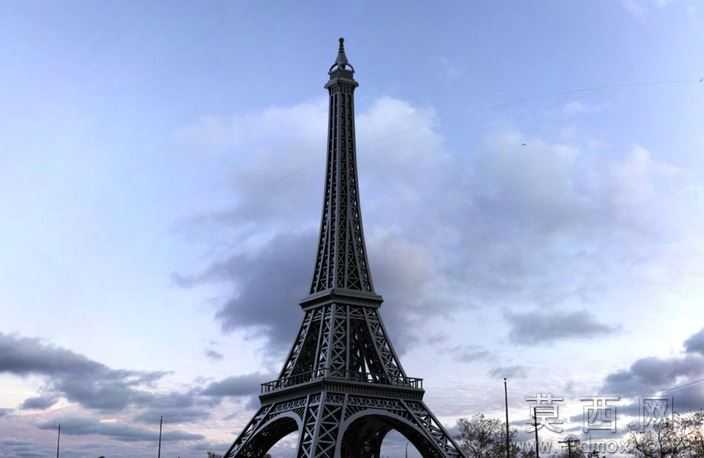

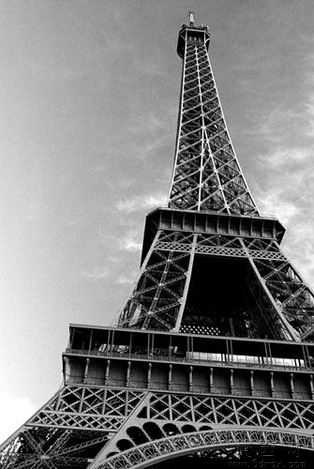

本埃菲尔铁塔完整三维模型依托 SolidWorks 软件完成全流程精细化建模，严格对照真实铁塔桁架构造还原全部钢结构细节。建模前期拆分塔身底部支架、分层桁架、中层观景平台、顶部塔尖等独立零部件，通过草图绘制勾勒角钢、钢梁、镂空桁架轮廓，大量使用拉伸、薄壁特征、阵列、线性镜像等命令复刻密集交错的钢架网格结构，针对塔身逐层收窄的弧度做草图尺寸渐变约束，保证整体外形比例与实物高度一致。 各分段钢结构零件完成后进入装配体模块，采用重合、同轴心、平行等配合约束完成分层拼接，底部四组支撑支架独立装配，还原向外张开的稳定支撑形态，塔身每层桁架交叉节点均做精准定位，无装配错位、干涉问题，可拖动模型自由旋转查看全方位钢架细节。模型全部薄壁钢架结构参数完整，镂空孔洞、连接节点、阶梯平台、顶端天线等微小构件均单独建模，细节还原度极高。 模型支持导出 STL 格式直接用于 3D 打印制作实体摆件，也可输出 STEP、IGS 通用格式在 UG、ProE 等软件中二次编辑；在 SolidWorks 内可快速生成建筑效果图渲染，搭配材质库赋予金属漆面质感，呈现真实铁塔外观。整套建模流程适合建筑景观、钢结构设计学习者参考桁架搭建思路，也可作为文创摆件、园林景观小品、建筑教学教具的基础设计素材，使用者可按需缩放整体尺寸、删减局部钢架简化模型，适配不同展示、加工需求。
