FC2812外转子无刷电机三维结构设计

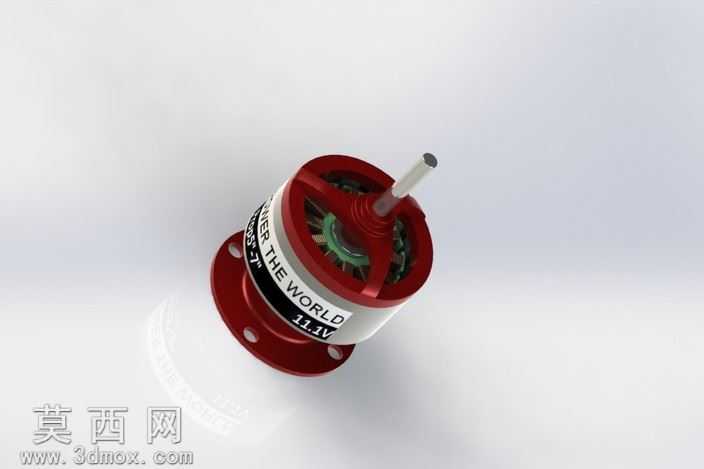

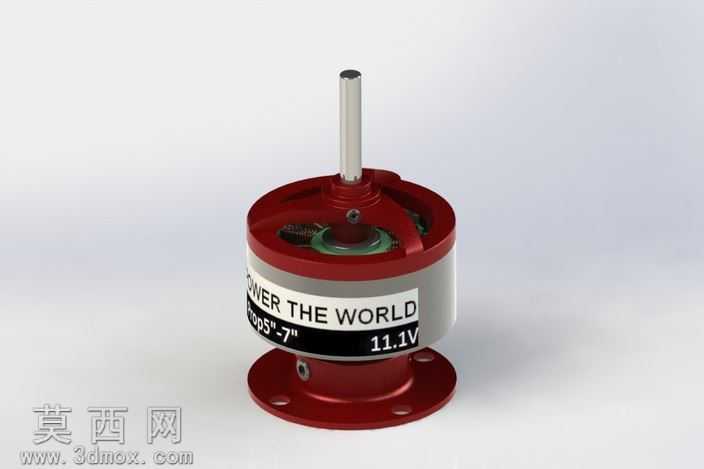

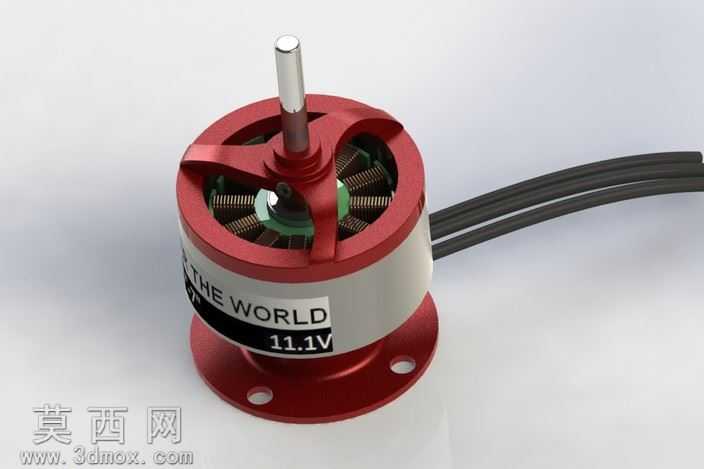

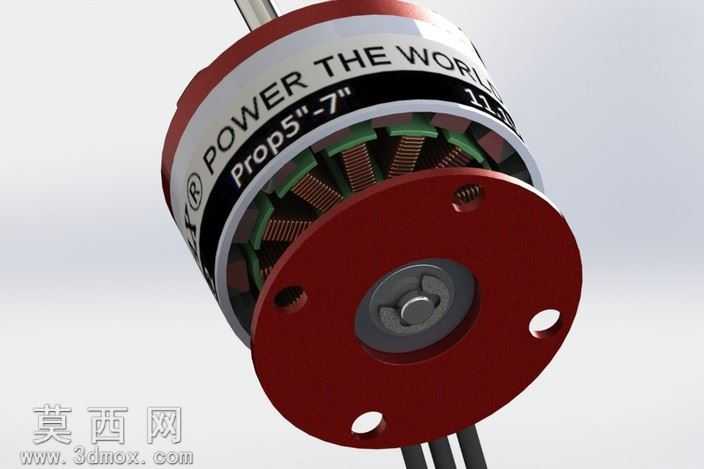

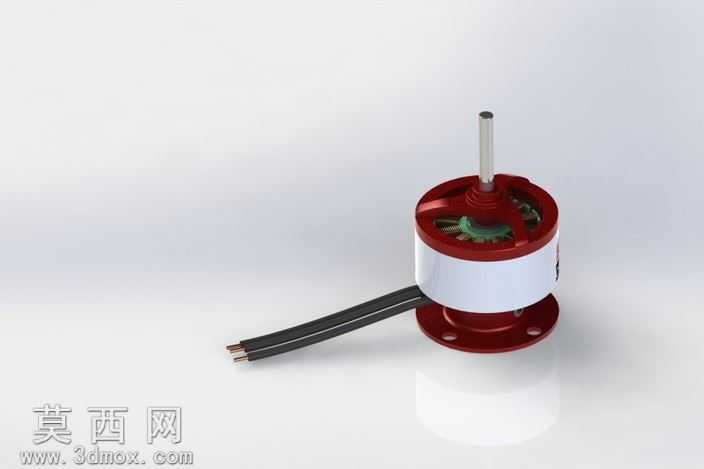

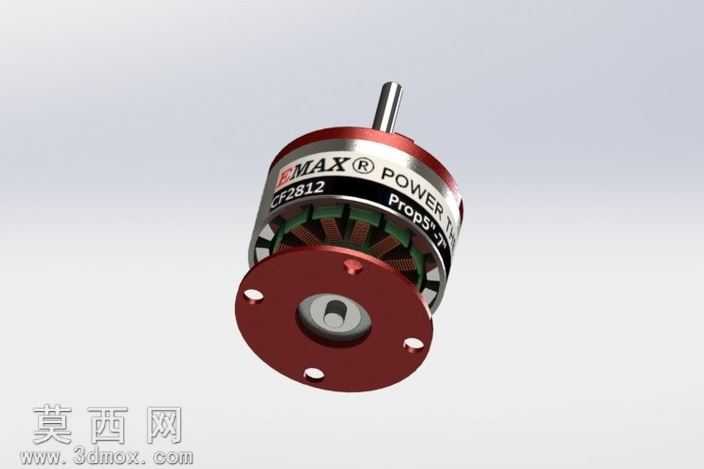

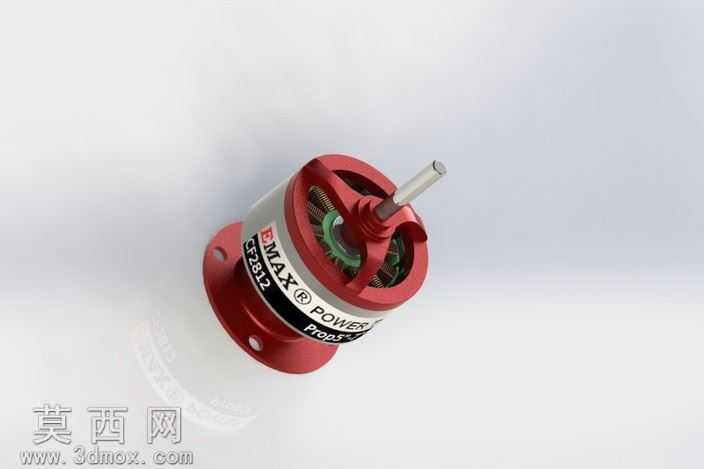

本作品为FC2812外转子无刷电机的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循真实航模无刷电机的尺寸比例与装配逻辑开展设计。建模阶段首先完成核心基准的搭建，以电机输出轴的中心轴线为全局设计基准，依次完成各零部件的参数化绘制：输出轴采用高强度金属材质设定，建模时精准还原轴身的定位台阶、卡簧槽与顶端输出端的尺寸公差，确保与上端盖、轴承、转子壳体的装配间隙符合实际生产的配合要求。转子外壳部分采用阳极氧化红色金属材质渲染，还原航模电机常见的外观质感，建模时精准绘制壳体侧壁的镂空散热槽、底部带安装孔的法兰底座，以及壳体内部用于粘贴永磁磁钢的定位环带，磁钢部分按照无刷电机的极对数排布规律完成阵列建模，还原磁钢与定子绕组的对应气隙间距。定子组件部分还原了硅钢片叠压形成的铁芯结构，铁芯齿部按照绕线需求绘制出规整的齿槽轮廓，槽内的漆包线绕组采用分层缠绕的建模逻辑，还原绕组端部的规整排布形态，绕组端部的绝缘衬套、中心轴承室的结构都做了精细化还原，定子与上端盖的连接定位结构也完全按照真实装配关系设计。上端盖部分与转子外壳采用同色系金属材质，绘制了十字形的加强支撑筋，既还原了真实电机的结构强度设计，也兼顾了散热通风的功能需求。电机引出的三相动力线采用黑色橡胶材质渲染，还原线缆的柔韧质感与出线位置的护套结构。渲染阶段采用影棚级柔光环境，突出金属部件的哑光金属质感、绕组的漆包线光泽、线缆的橡胶质感，通过合理的光影设置清晰展现电机内部的绕组排布、磁钢位置、轴承装配等细节结构，整体模型完整还原了外转子无刷电机的全部装配关系，可用于电机结构教学、航模动力系统配套设计参考、相关零部件的干涉检查等场景，建模过程中对各配合面的公差做了模拟设定，确保虚拟装配状态下无结构干涉，各转动部件的运动路径符合无刷电机的实际运转逻辑。
