卡扣式插接配合模具结构设计

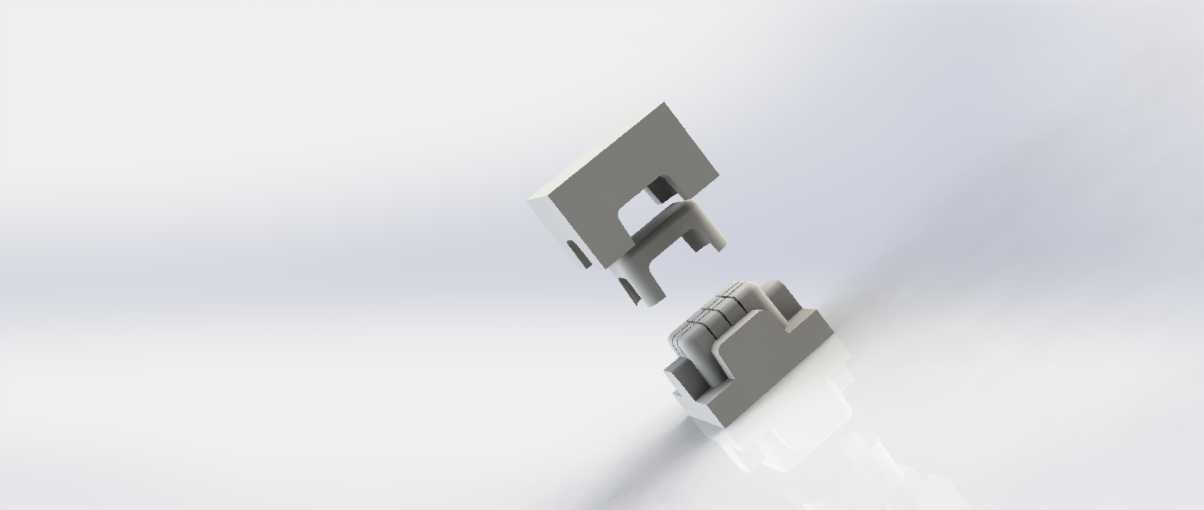

这套模具结构主要面向小型塑胶卡扣连接件的量产成型场景，常见于消费电子壳体拼接、小型电器内部组件固定、低压电器接线端防护等需要频繁拆装且不借助额外紧固件的装配环节，对应成型的塑件本身承担着两个独立结构件的快速对位与锁止功能，日常运维中无需额外工具即可完成拆装，能大幅降低终端产品的组装工时与售后维护难度。从结构设计逻辑来看，这套模具采用了分体式镶件结构，对应塑件上的卡扣悬臂与插接槽位分别做了独立镶块，避免整体式型腔在长期注塑生产中出现局部磨损后需要整体更换型腔的问题，日常生产中仅需更换磨损的对应镶件即可快速恢复生产精度，镶件与模架的配合采用H7/m6的过渡配合，既保证合模时的定位精度，也能避免生产过程中溢料飞边的产生。对应塑件的卡扣悬臂做了1.2度的脱模斜度，悬臂根部做了R0.8的圆角过渡，避免注塑填充时出现应力集中导致的填充不足，同时也能降低塑件脱模时的顶白风险，卡扣的锁止面设计了0.3mm的倒扣量，既能保证装配后的锁止力满足日常使用中的防松需求，也不会因为倒扣量过大导致拆装时出现卡扣断裂的问题。插接配合的公母端分别设计了对位导向斜面，装配时即使存在1mm以内的对位偏差，也能顺着导向斜面滑入配合位，降低产线工人的装配对位难度，公端的两侧做了0.5mm的弹性让位间隙，装配到位后会产生轻微的弹性形变抱紧母端内壁，避免长期使用后出现配合松旷的问题。从安装边界来看，这套模具适配120吨级的卧式注塑机安装，模架整体长宽尺寸控制在250mm*200mm范围内，模具总厚度为180mm，符合对应吨位注塑机的容模尺寸要求，浇口采用侧浇口进胶，浇口位置设置在塑件非外观面的侧边，进胶后熔体能顺着卡扣悬臂的长度方向填充，避免出现熔接痕落在卡扣受力位置的问题，冷却水路围绕型腔与镶件做了环形布置，水路直径为8mm，距离型腔壁的距离保持在12mm-15mm区间，保证成型过程中模温均匀，减少塑件的翘曲变形量。顶出结构采用顶针顶出，顶针位置分别布置在塑件的加强筋与卡扣根部附近，避免顶出力直接作用在塑件薄壁位置导致顶穿变形，合模时的定位除了模架自带的导柱导套外，在型腔与型芯的贴合面额外增设了4个精定位锁，保证长期生产中合模精度不会因为导柱磨损出现偏差，能稳定控制塑件的配合尺寸公差在±0.05mm范围内，满足插接配合的互换性要求。
