卫星接收器外壳注塑模具结构设计

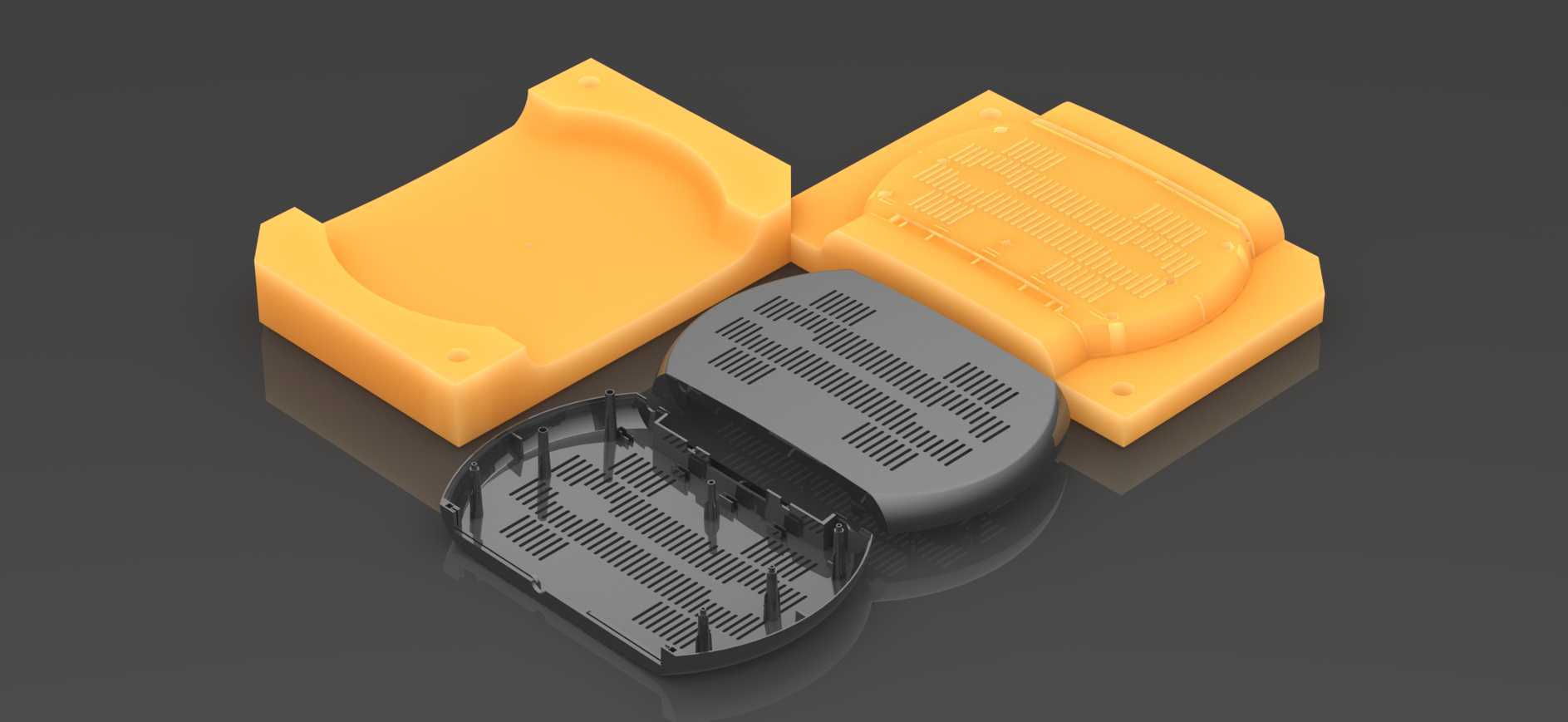

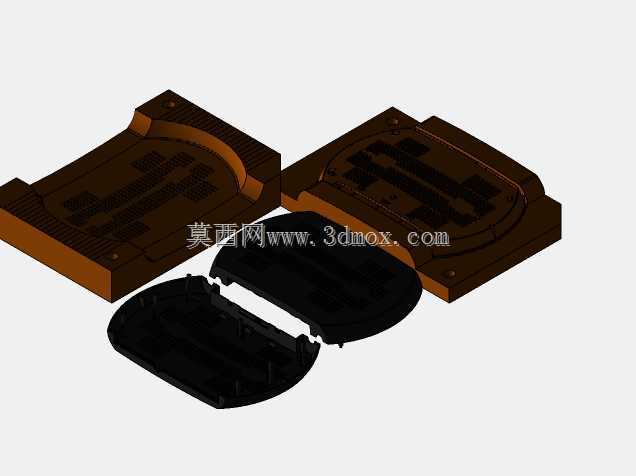

这套模具针对卫星接收终端的塑料外壳开发，适配户外小型卫星信号接收设备的防护壳体生产需求，这类外壳常年暴露在室外环境，需要兼顾耐候性、结构强度与内部元器件的安装定位精度，模具设计阶段就充分考虑了批量注塑生产的成型效率与成品良率控制。从结构来看，模具采用一模一腔的布局，对应外壳的上下壳体配对成型需求，模仁部分完全复刻外壳的曲面轮廓与内部卡扣、格栅、定位柱结构，外壳表面的密集格栅是信号透传与散热的核心结构，模仁上对应格栅的槽位加工精度控制在0.02mm以内，避免注塑时出现缺胶、毛边问题，保证格栅的通透率符合信号传输要求。外壳边缘的安装孔位采用镶针式结构，方便后续磨损后快速更换，降低模具维护成本，上下壳的合模定位面做了3度的拔模斜度处理，既保证开模时成品不会粘定模，也能让上下壳装配时的贴合间隙控制在0.1mm以内，满足户外使用的防水防尘要求。设计过程中优先考虑了塑料熔体的流道平衡，采用侧浇口进料，浇口位置选在外壳边缘非外观面，成型后浇口残留容易处理，不会影响外壳的外观质感与装配精度。冷却水路围绕模仁的曲面轮廓做随形排布，距离型腔表面的距离保持均匀，确保注塑过程中模温稳定，减少外壳成型后的翘曲变形，尤其是外壳上的薄壁格栅区域，针对性加密了水路布置，避免局部冷却不均导致的格栅变形、断裂问题。顶出结构采用顶针与顶块结合的方式，对应外壳内部的加强筋与定位柱位置布置顶针，外壳边缘的曲面区域采用斜顶块顶出，保证顶出过程中成品受力均匀，不会出现顶白、顶穿的缺陷。这套模具生产的成品外壳，内部预留了电路板安装槽、接线柱让位孔与壁挂安装位，不需要二次加工就能直接进入装配环节，适配常见的户外卫星接收终端的安装尺寸，安装边界预留了足够的螺丝锁紧空间与密封胶圈放置槽，组装后可以达到IP65级的防护等级，能够适应雨淋、日晒、高低温变化的户外使用场景。模具的导柱导套采用标准件配置，合模精度稳定，适合连续批量注塑生产，成型周期控制在30秒以内，能够满足消费类通讯配件的批量供货需求。
