手枪左侧握把定制注塑成型模具结构

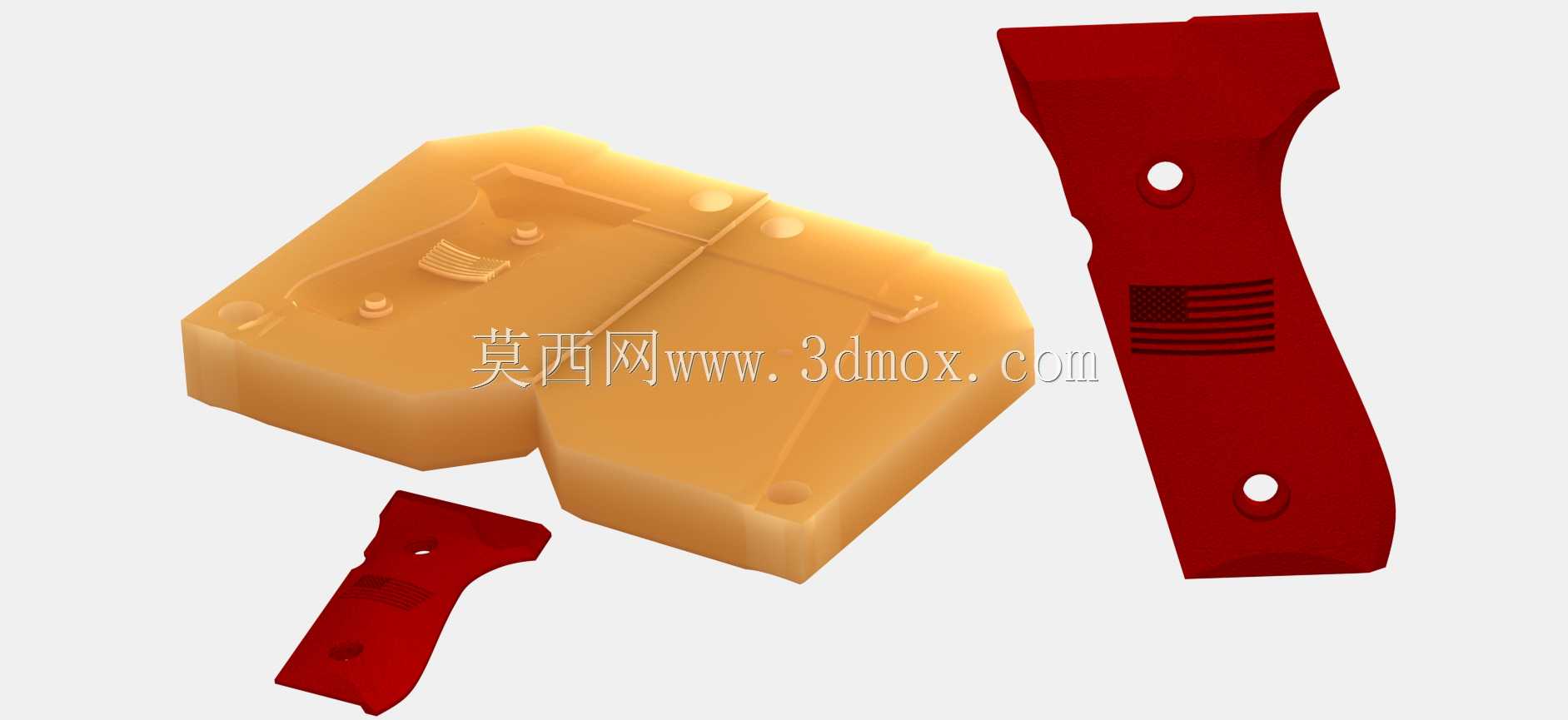

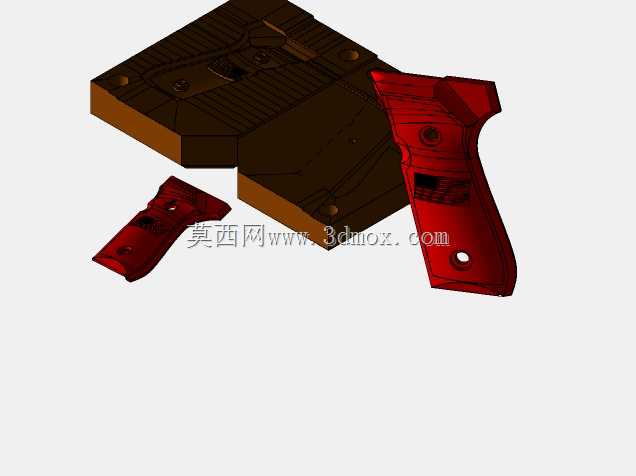

这套模具对应手枪左侧握把的小批量定制生产场景，主要适配3D打印快速制模后小批量复模、低压注塑的生产需求，面向枪械配件个性化改装的细分加工领域，解决定制握把开模成本高、小批量生产不划算的行业痛点。从结构设计来看，模具采用哈夫式对开分型结构，分型面完全贴合握把的曲面轮廓，避免在握把握持面产生飞边，减少后续打磨抛光的工序量，握把表面的国旗标识纹理直接做在型腔内壁，采用电火花蚀刻加工成型，注塑时可一次带出表面纹理，无需后续二次印刷或蚀刻，保证纹理的附着力与耐磨度。模具型腔完全复刻握把的人体工学曲面，握持区域的弧度贴合手掌自然弯曲形态，对应虎口位置做了圆弧过渡处理，避免握持时出现硌手的问题，握把上的两个安装孔位直接在模具上做镶针结构，注塑成型后孔位同轴度可控制在0.05mm以内，无需后续二次钻孔，直接适配原厂握把的安装固定销，安装时可直接替换原厂握把，无需额外修配。模具的浇注口开设在握把下端非握持面的边缘位置，采用侧浇口进料，进料方向顺着握把的长度方向，可减少注塑时的熔接痕，保证握把整体的结构强度，避免受力时从熔接痕位置断裂。模具的冷却水道沿着型腔曲面均匀排布，距离型腔壁的距离保持在12-15mm之间，保证注塑冷却时整个型腔温度均匀，减少握把成型后的收缩变形，成型后的握把平面度可控制在0.1mm以内，安装时不会出现与枪身贴合不严的问题。从安装边界来看，模具整体外形尺寸适配桌面型小型注塑机的安装尺寸，模架采用标准龙记模架，可直接装夹在100吨以下的小型注塑机上，无需额外定制模架连接板，上下模的导柱导套采用标准件，合模时定位精度可保证型腔错位量在0.02mm以内，避免成型后的握把出现错边问题。这套模具除了适配常规的PP、ABS工程塑料注塑外，也可适配尼龙加玻纤的高强度材料注塑，满足不同使用场景下对握把强度的需求，日常使用时握把可承受反复握持的受力，不会出现开裂变形的问题，表面纹理在长期握持摩擦后也不会出现脱落掉色的情况。
