双O形环高保持力工装夹具结构设计

在精密零部件装夹、小型工件定位加工的场景里，夹持力的稳定性直接决定了加工精度与装夹效率，这款双环结构的夹持工装，正是针对常规单环夹具夹持力不足、易出现工件偏移的痛点做的结构优化。从实际使用场景来看，这类夹具可适配小型轴类、异型薄壁件的装夹需求，在精密铣削、工件检测定位、装配工位固定等环节都能发挥作用，尤其适合对夹持稳定性要求高、不允许装夹过程出现工件窜动的工序。

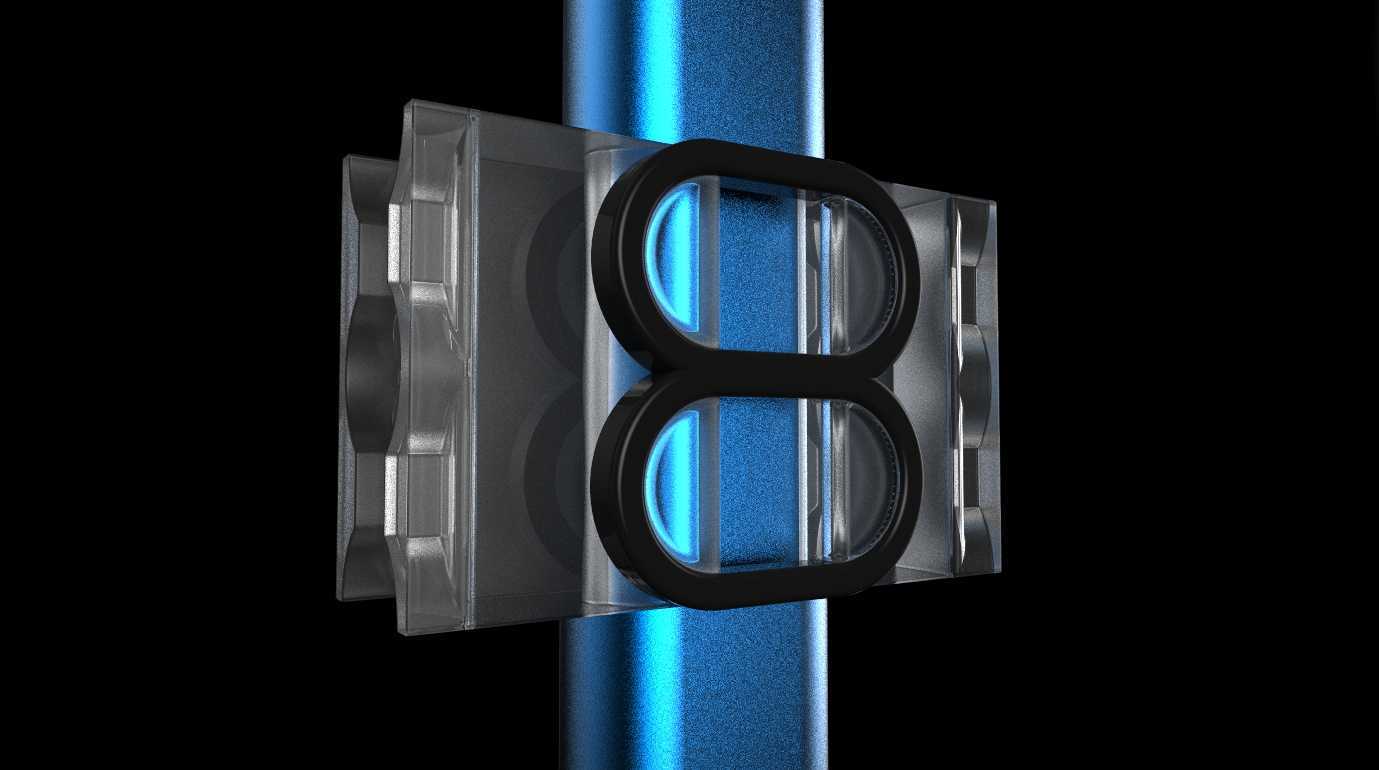

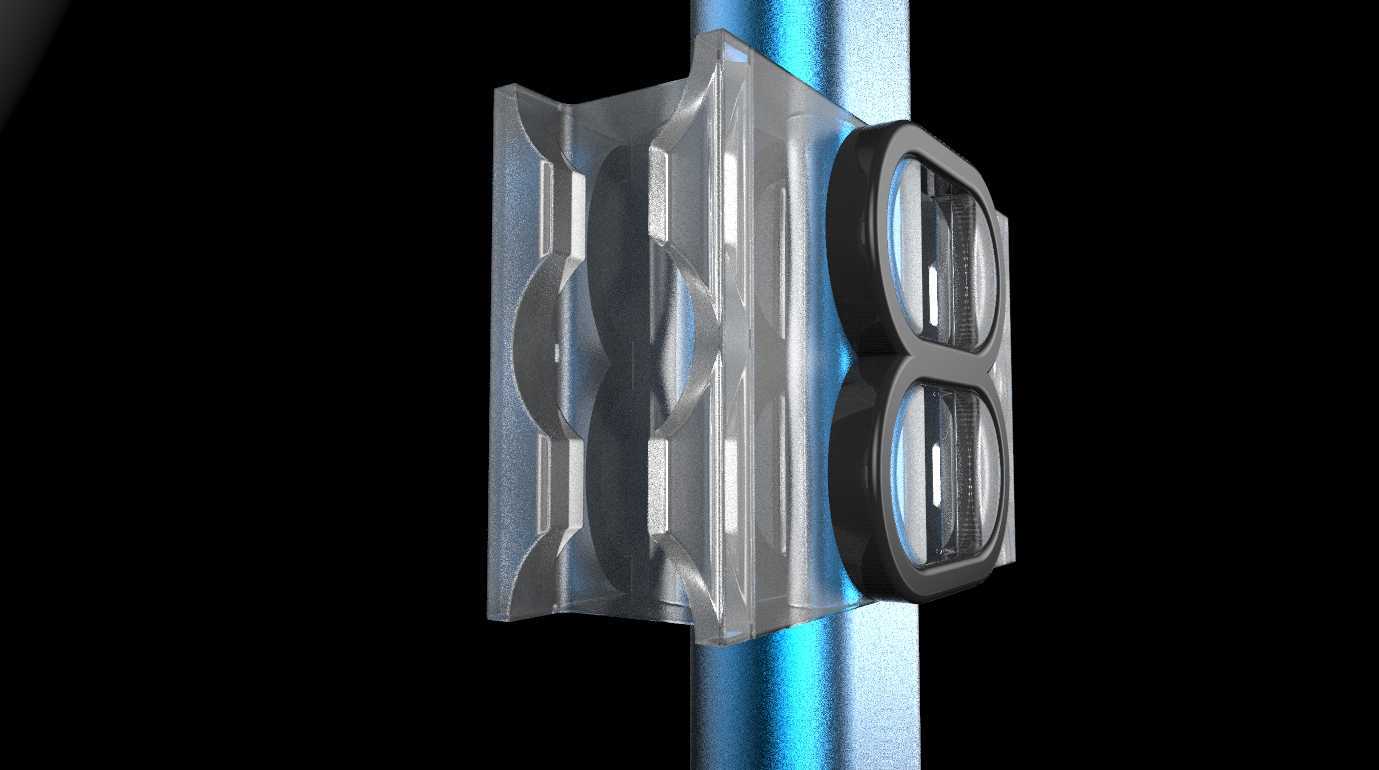

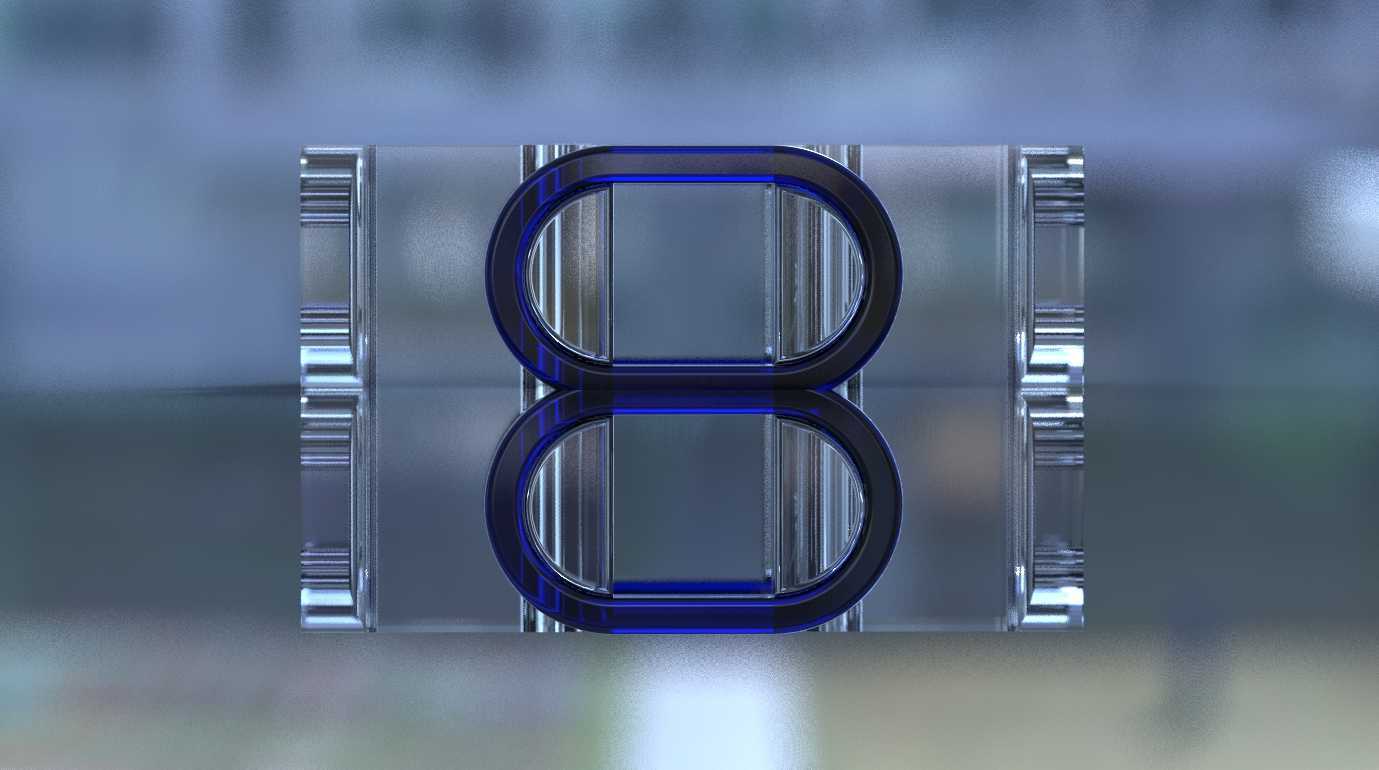

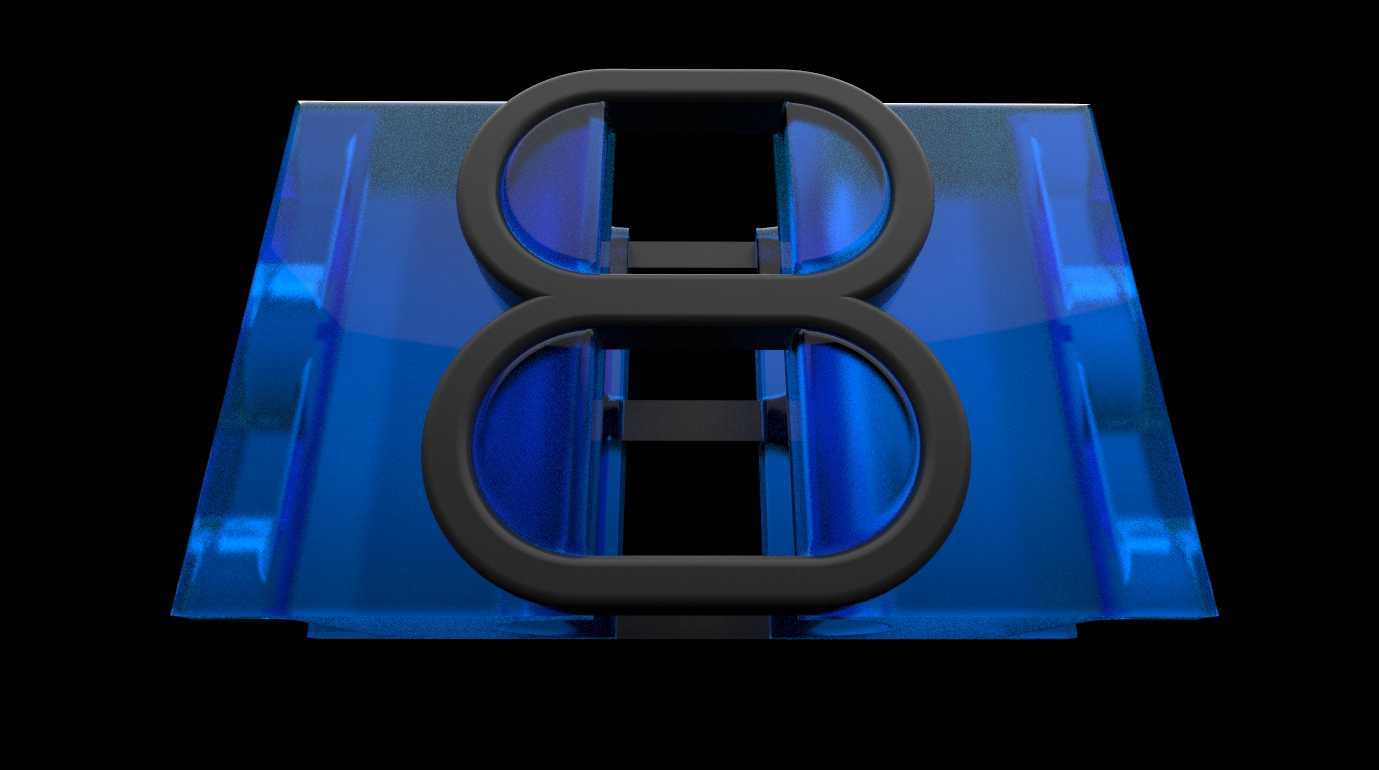

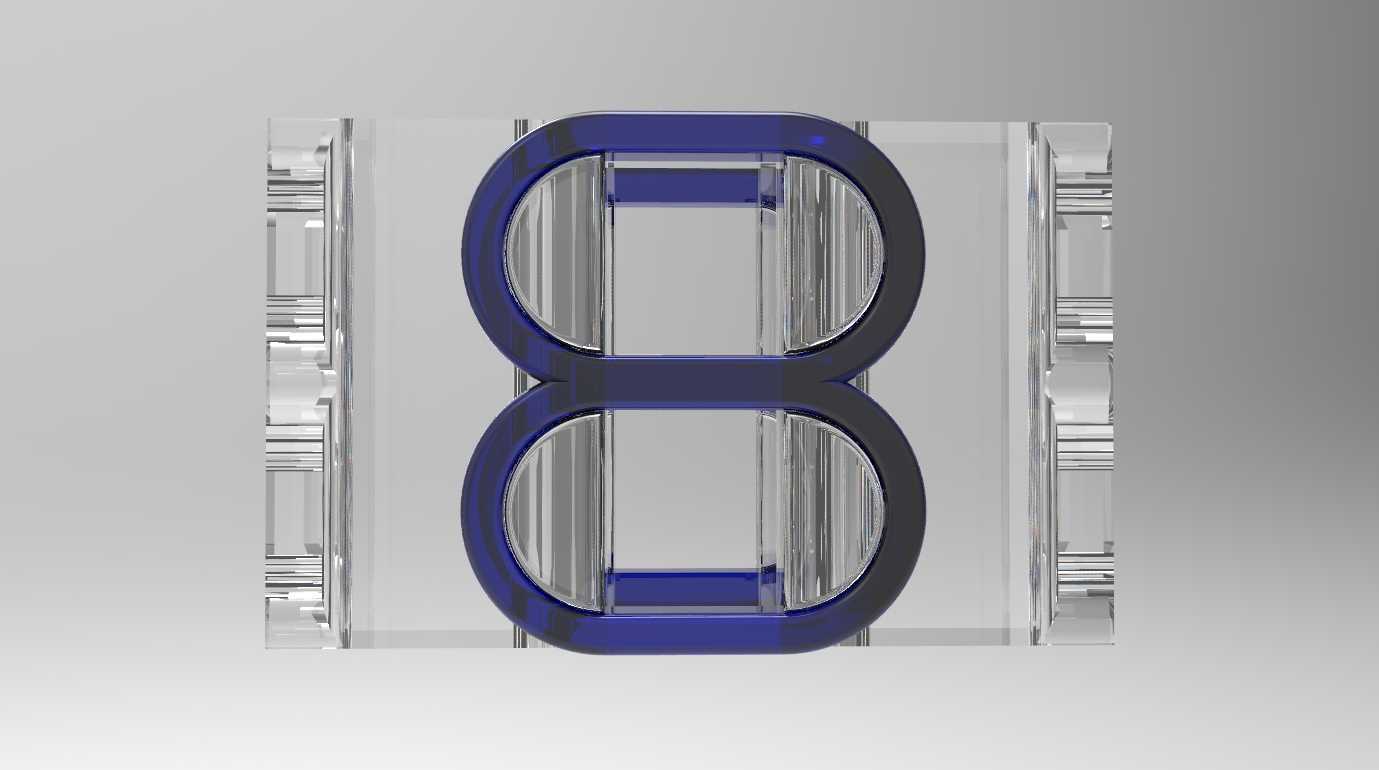

设计上没有采用传统单环抱紧的结构，而是配置了两组不可变形的双O形环布局，两组环体沿夹持中心对称排布，受力时两组环体同步施加抱紧力，相比单环结构，接触受力点从单组环形接触变为双组环形面接触，单位面积的夹持压强更均匀，不会出现单点应力集中压伤薄壁工件的问题，同时整体保持力比同尺寸单环夹具提升近一倍，能承受更大的切削力或者装配外力，不会因为外力冲击出现松脱。

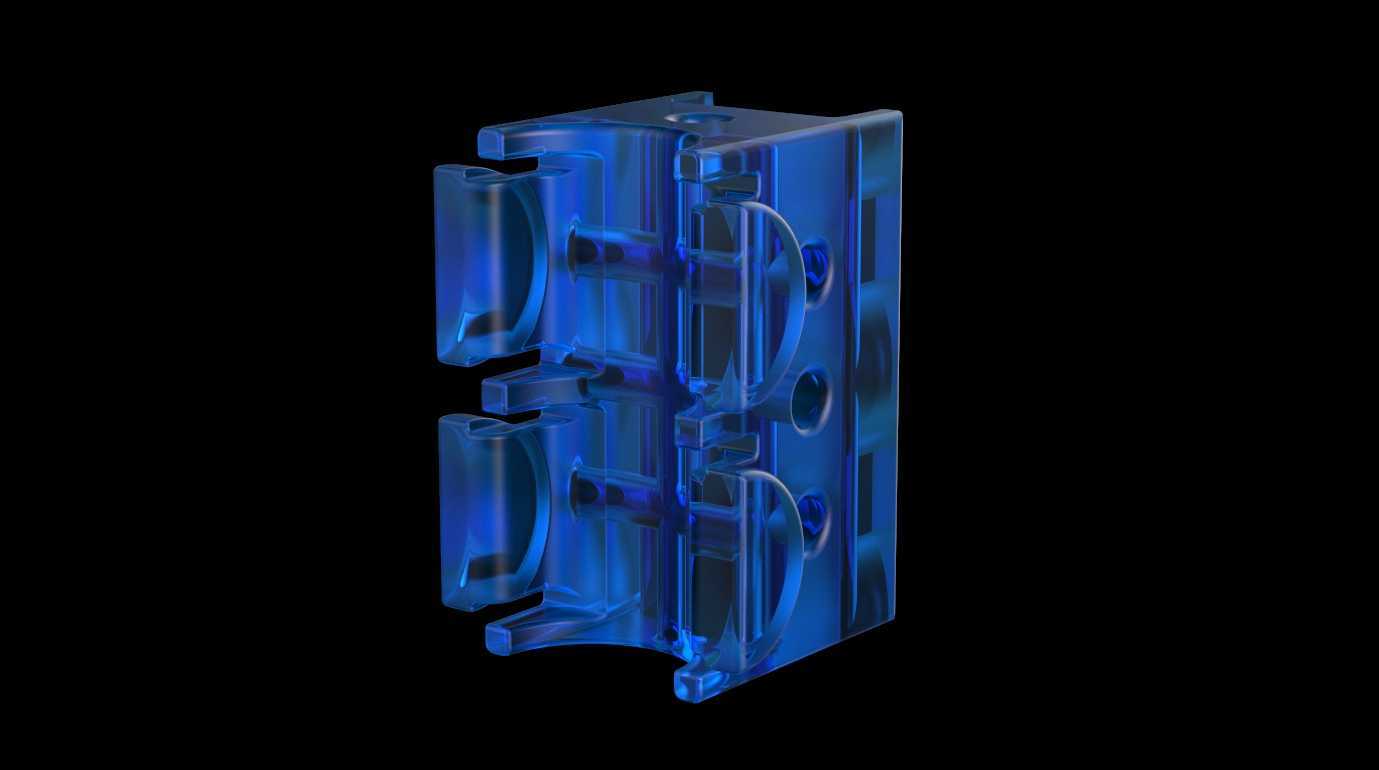

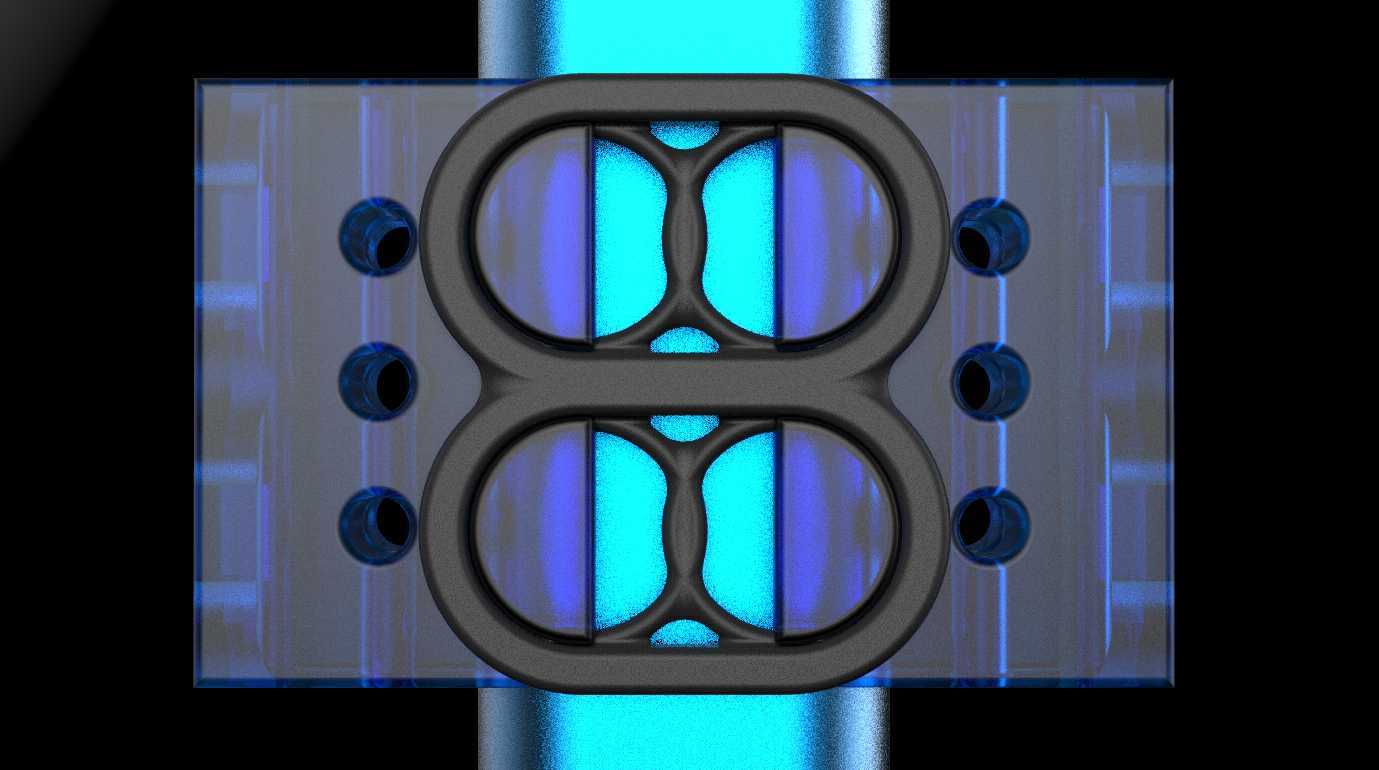

从安装边界来看，夹具主体的安装面预留了对称分布的沉头安装孔，可直接通过螺栓固定在工作台或者专用工装基板上，安装孔的孔位公差按照IT7级精度设计，能保证夹具安装后的同轴度误差控制在0.02mm以内，不需要额外做二次找正就能满足精密加工的定位要求。主体的夹持通道为贯通式设计，可适配不同长度的工件穿入装夹，不会因为工件长度超出夹具本体厚度就无法装夹，适配性更强。

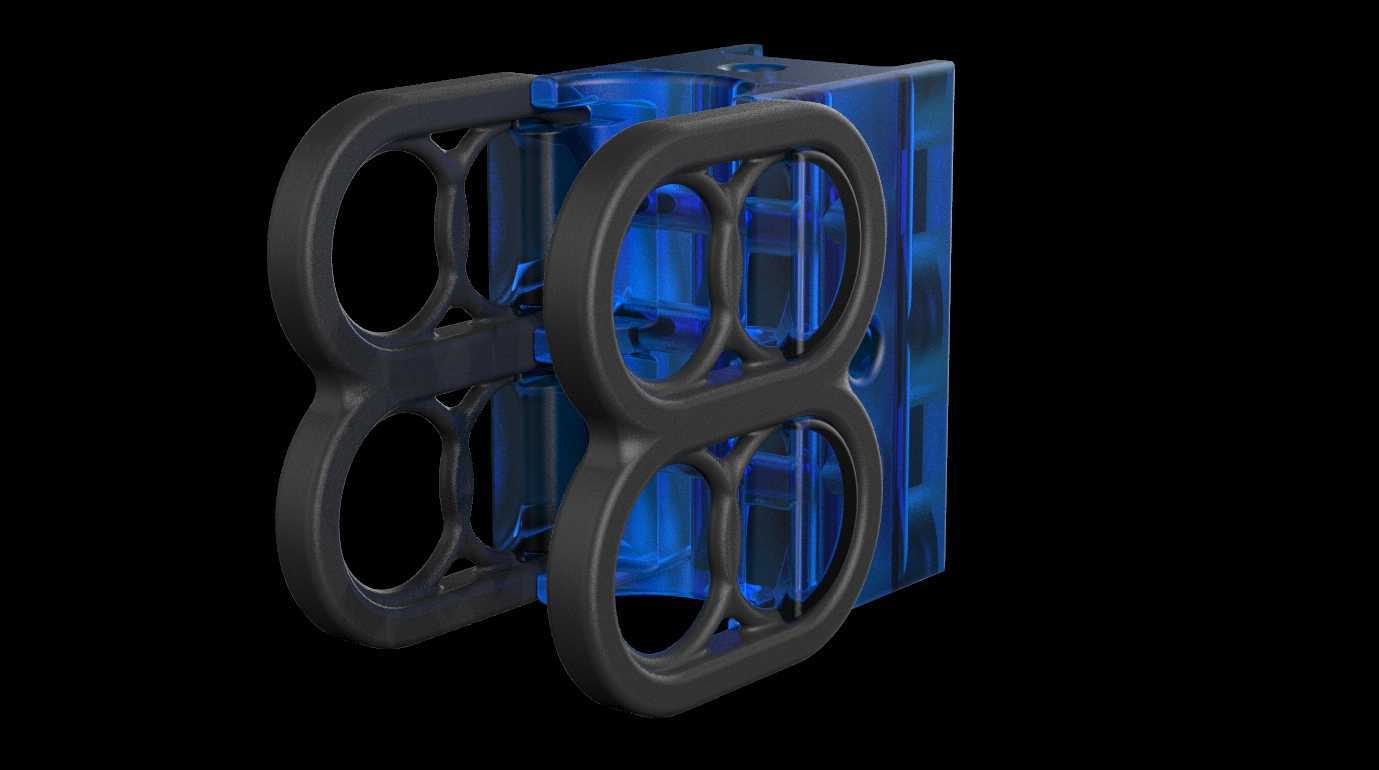

结构细节上，环体与基体的连接采用了一体化的加强筋过渡，在环体受力抱紧时，加强筋可以分散环体根部的应力，避免长期反复受力出现根部疲劳断裂的问题，延长工装的使用寿命。夹持接触面做了微纹理处理，既可以增加夹持时的摩擦力，又不会在工件表面留下明显的夹痕，适合表面质量要求高的精密零件装夹。两侧的安装孔位做了等距排布，和常规标准工装的孔距保持兼容，不需要重新加工安装基板就能直接替换原有老旧夹具，降低产线换型的改造成本。

在实际选型适配时，需要注意工件的外径尺寸要和夹持环的内孔尺寸匹配，过盈量控制在0.1-0.15mm区间即可获得最佳的夹持效果，过盈量太大会导致工件装入困难，过盈量太小则无法保证足够的抱紧力。贯通式的结构也支持搭配气动或者液压的顶出机构，在加工完成后可以直接从后端将工件顶出，不需要人工手动拆卸，能适配自动化生产线的上下料流程，提升整线的加工节拍。
