卡通风格民用客机曲面造型设计

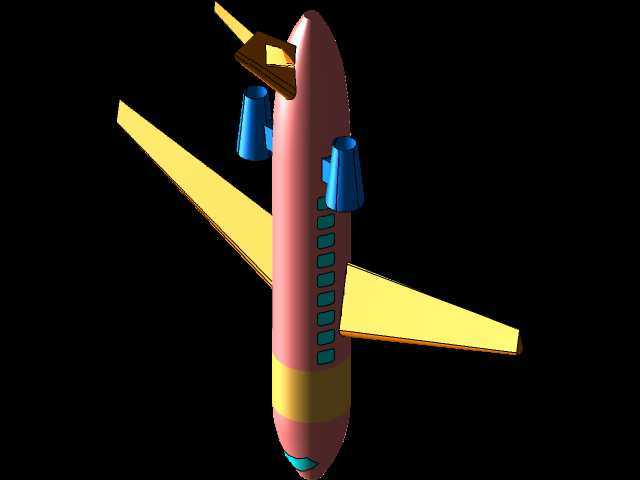

该模型采用卡通化简化设计思路，在保留民用干线客机核心识别特征的基础上，对机身、机翼、动力舱等结构做了圆润化处理，弱化了真实机型的尖锐棱角与复杂结构，整体比例做了童趣化调整，机身长度与翼展比例约为1.2:1，相较于真实客机1.5:1左右的长宽比更显敦实可爱，适配儿童玩具开发、航空科普教具制作、文创周边衍生等场景的使用需求。从结构设计逻辑来看，机身采用分段式曲面构建思路，前段为钝圆形机头，规避了真实客机尖锐机头的加工难度，中段为等直径圆柱段，预留了舷窗阵列的排布空间，舷窗采用统一尺寸的矩形圆角造型，沿机身轴向等距排布，既还原了客机的识别特征，也降低了曲面拆分后的模具开模成本，机身后段做了平缓收窄处理，与尾翼衔接处做了G2连续的曲面过渡，避免出现应力集中的棱角结构。机翼采用上单翼布局，翼型做了扁平化简化，没有设计复杂的襟翼、缝翼等增升结构，翼根与机身衔接处做了大圆角过渡，既保证了结构连接强度，也让整体造型更具亲和力，机翼前缘后掠角控制在15度左右，相较于真实客机30度以上的后掠角更平缓，适配玩具类产品的抗摔性能要求，机翼厚度沿展向逐步收薄，翼尖处做了圆弧收头处理，避免尖锐边角带来的使用安全隐患。动力舱采用翼下吊挂式布局，两个短舱分别布置在两侧机翼下方，短舱造型为简化的圆柱加圆锥头结构，没有还原真实发动机的进气道、尾喷口等复杂内部结构，短舱与机翼的连接挂架做了一体化曲面设计，减少了独立零件的数量，降低后续生产的装配难度。尾翼部分包含垂直尾翼与水平尾翼，垂尾布置在机身尾部顶端，做了后掠式简化设计，平尾对称布置在机身尾部两侧，与垂尾保持合理的安装间距，避免结构干涉。整体模型的曲面构建全程遵循可制造性原则，所有外露边角均做了R2以上的圆角处理，没有小于1度的脱模斜度死角，既可以直接用于3D打印制作科普展示模型，也可以拆分后作为注塑玩具的结构原型，还能作为航空科普课程中的曲面建模教学案例，帮助初学者理解大曲率曲面的连续过渡技巧、对称结构的建模逻辑以及航空产品的简化设计思路。在安装边界层面，模型所有外凸结构的最大外轮廓尺寸控制在合理范围内，机翼下方的动力舱最低点距离机身底部预留了足够的支撑空间，尾翼的最高点与机头的最低点形成稳定的支撑三角，放置在平面上时不会出现倾倒问题，不需要额外设计支撑结构即可稳定摆放，适配桌面展示、玩具把玩等场景的使用需求。
