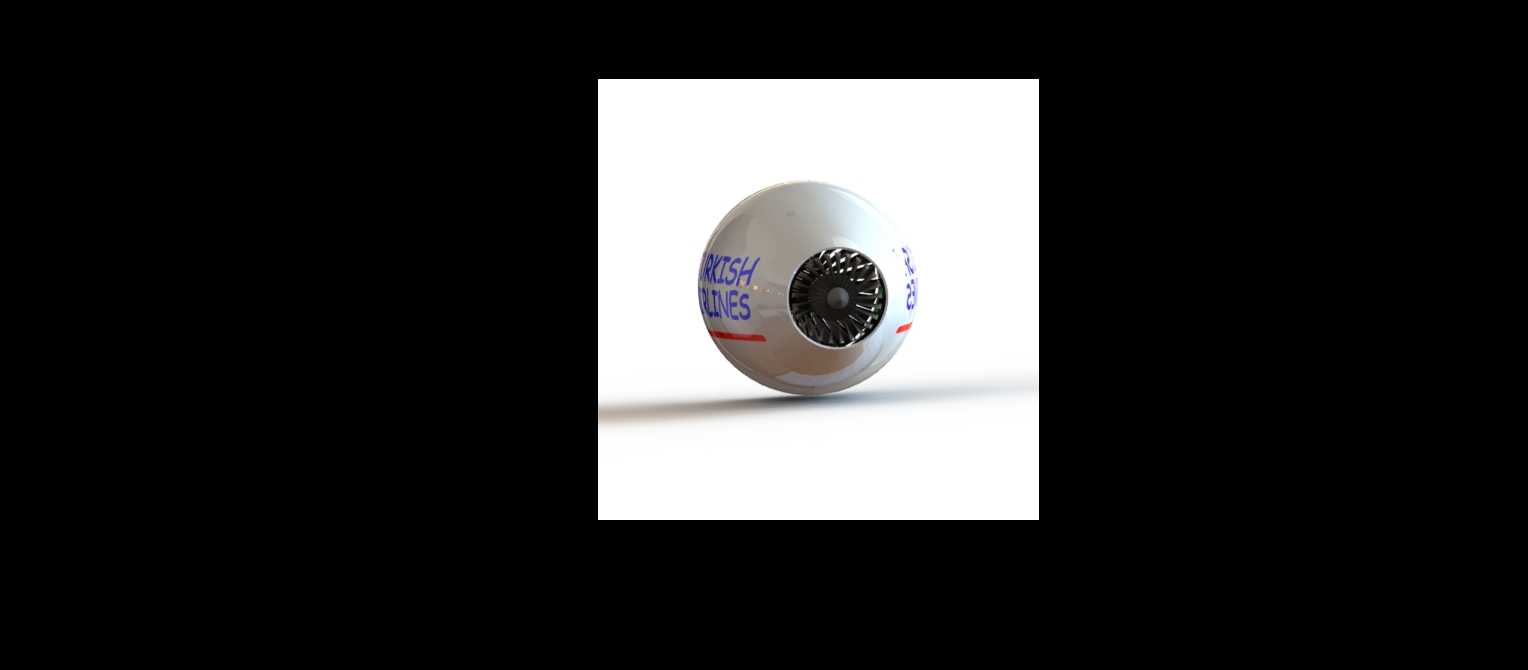

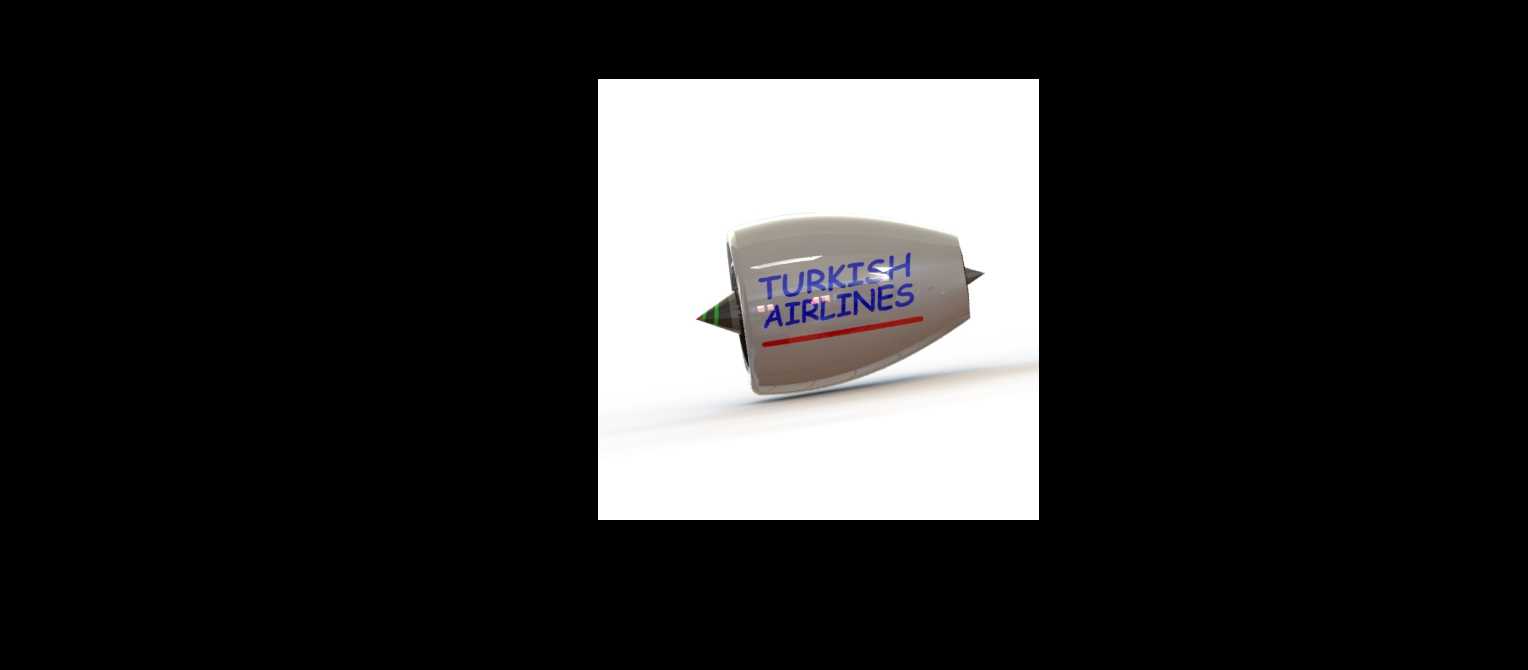

民用航空涡轮喷气发动机外观结构展示

该模型还原的涡轮喷气动力单元，核心应用场景为民用干线、支线客机的动力系统配套，也可作为航空科普教具、机务维修实训的展示载体，帮助从业者直观理解航空动力单元的外部构型与接口布局。从实际用途来看，这类动力单元是固定翼航空器的核心推力来源，通过压气机压缩进气、燃烧室燃油爆燃、涡轮做功驱动前端压气机持续运转，最终高速喷出燃气形成反推推力，支撑航空器完成起飞、巡航、进近着陆全阶段的动力输出。模型还原的外部构型包含进气道唇口、风扇整流罩、外部标识涂装区域，整体采用短舱式包裹设计，外部曲面做了流线型优化，可降低飞行过程中的空气阻力，减少巡航阶段的气动损耗。设计思路上优先还原了外场维护可直接观测的外部结构，省略了内部多级压气机、燃烧室、涡轮叶片等复杂内部构件，重点呈现短舱的曲面分型、安装边的位置布局，以及外部勤务标识的排布逻辑，方便结构设计人员参考短舱的曲面顺滑度处理方式，掌握航空动力单元外部整流罩的分型设计要点。从安装边界来看，这类动力单元通常采用翼下吊装或者尾椎侧装的方式，模型呈现的短舱最大外径符合窄体客机动力单元的常规尺寸区间，前端进气道唇口做了圆弧过渡处理，避免进气过程中产生气流分离，后端喷口做了收敛段的外形还原，匹配亚音速飞行阶段的排气效率需求。模型表面的标识区域还原了民航运营方的涂装位置，可用于展示不同航司的动力单元外观定制方案，也能帮助机务人员快速识别外部检查点的分布位置，在日常航线维护中快速定位勤务口盖、传感器安装座的所在区域。整体曲面建模采用G2连续过渡处理，短舱外表面无明显折线棱角，完全匹配实际航空器动力单元的气动外形要求，可作为航空类产品外观设计、动力系统布局演示的参考载体，也能用于航空主题的展陈渲染场景制作。
