民用大涵道比涡轮风扇发动机结构设计

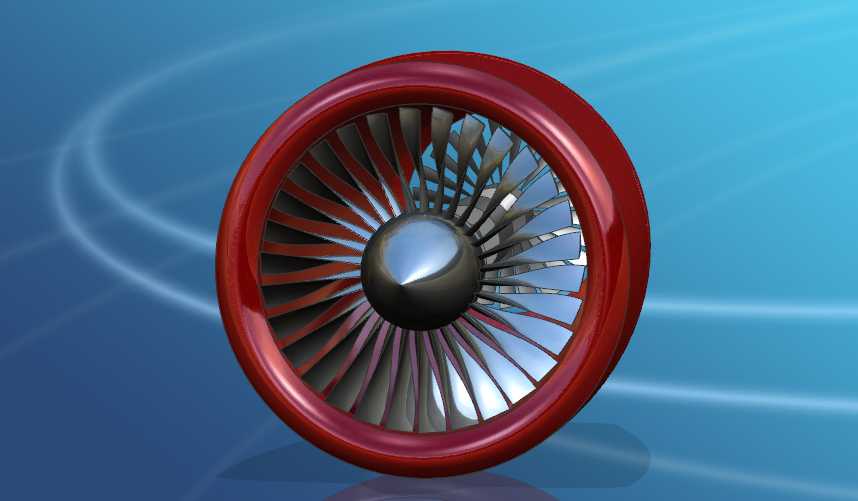

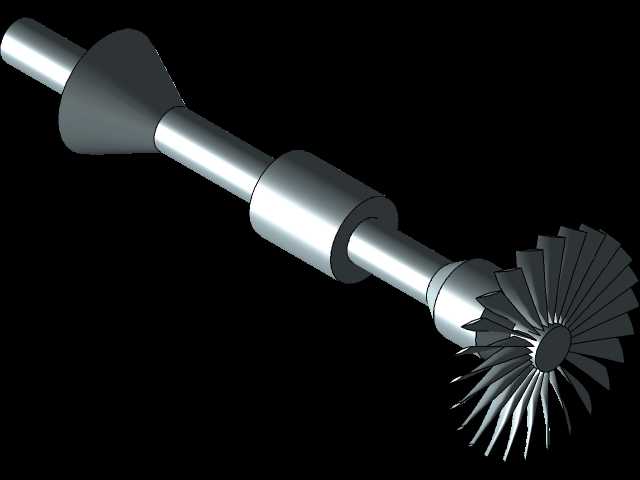

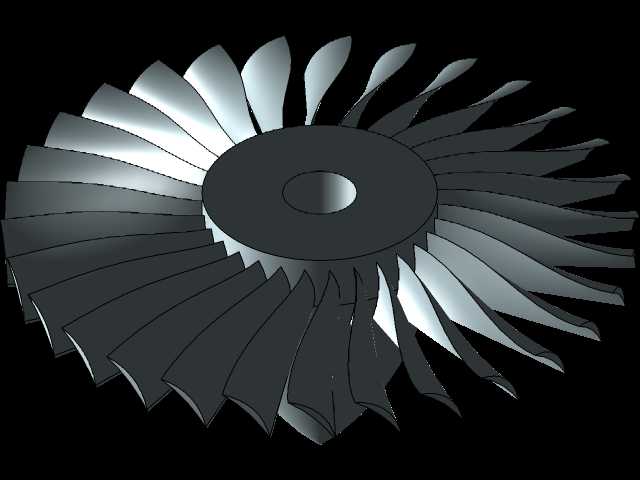

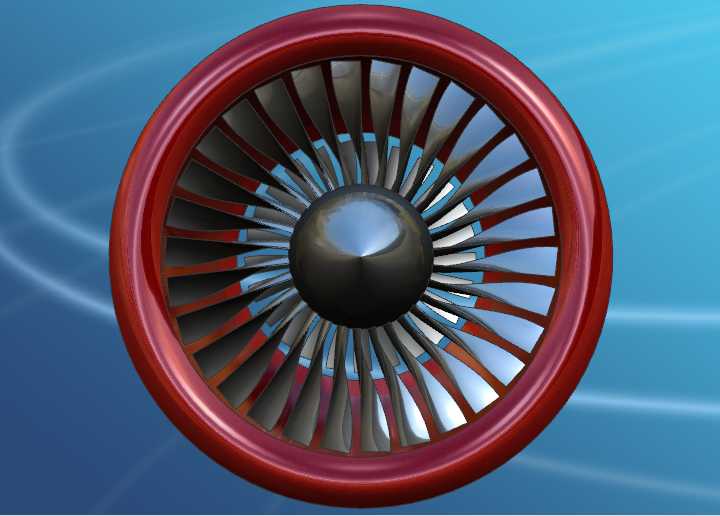

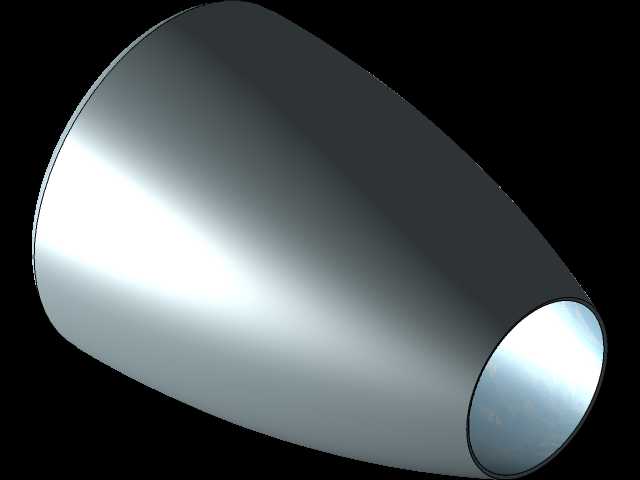

该模型还原的大涵道比涡扇发动机前端结构，核心应用场景为民用干线客机的动力系统，也可作为小型公务机、特种无人机的动力选型参考，是航空推进系统中承担进气增压、核心流道导流的关键组成部分。从实际用途来看，这部分结构直接决定发动机进气效率，风扇段负责将80%以上的来流空气通过外涵道直接喷出产生推力，剩余气流经压气机压缩后进入燃烧室参与做功，是大涵道比发动机推力输出占比最高的单元。设计过程中首先考虑的是气动外形匹配，风扇机匣采用环形等径过渡结构，内壁与叶尖的间隙控制在毫米级，避免叶尖漏气损失，机匣外壁的红色包覆层为复合材料防护层，兼顾抗鸟撞冲击与减重需求，安装边界上，机匣前端预留了进气道安装法兰边，法兰上均布连接孔位，可与不同截面的进气道唇口快速对接，机匣后端设置有承力支板安装座，可将风扇段载荷传递到核心机机匣与发动机吊挂结构。风扇叶片采用宽弦空心设计思路，叶型沿径向存在明显的扭转角，从叶根到叶顶的安装角逐步减小，适配不同线速度下的气流攻角，避免气流分离引发喘振，叶片根部采用燕尾型榫头与轮盘连接，榫头配合面预留有摩擦减振结构，可降低发动机运转过程中的叶片振动应力。轮毂前端的整流帽采用抛物线型流线外形，可引导来流平滑进入风扇叶道，减少进气端的流动阻力，整流帽与轮盘的连接采用中心螺栓锁紧结构，便于维护时快速拆解检查叶片状态。从安装尺寸来看，该风扇单元的整体外径适配150kN级推力发动机的尺寸边界，轴向长度可满足短舱布置的空间要求，机匣上预留的传感器安装座可布置叶尖间隙传感器、振动传感器，满足发动机健康监测的硬件布置需求。设计过程中还兼顾了包容性要求，机匣内壁设置有 Kevlar 缠绕层的安装槽位，可在叶片断裂时将碎片包容在机匣内部，避免击穿机匣引发二次损伤，外涵道的支板采用翼型截面，在承担结构承力作用的同时，可对风扇出口的气流进行整流，降低外涵道的流动损失。
