3G-SDI转HDMI信号转换设备结构设计

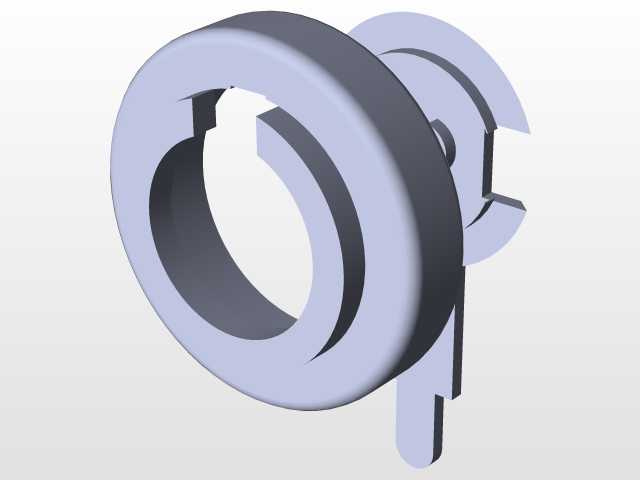

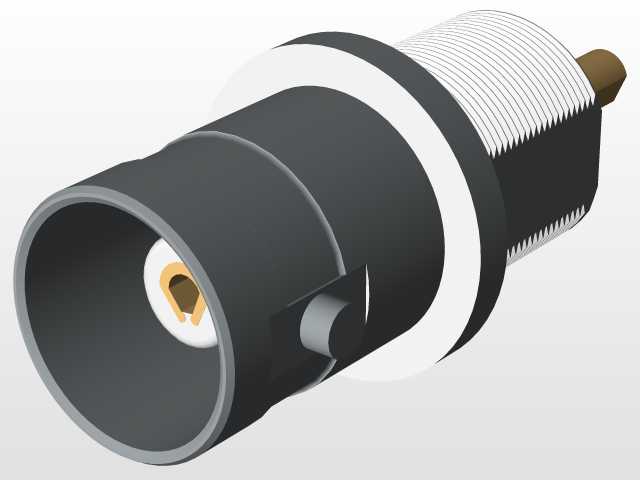

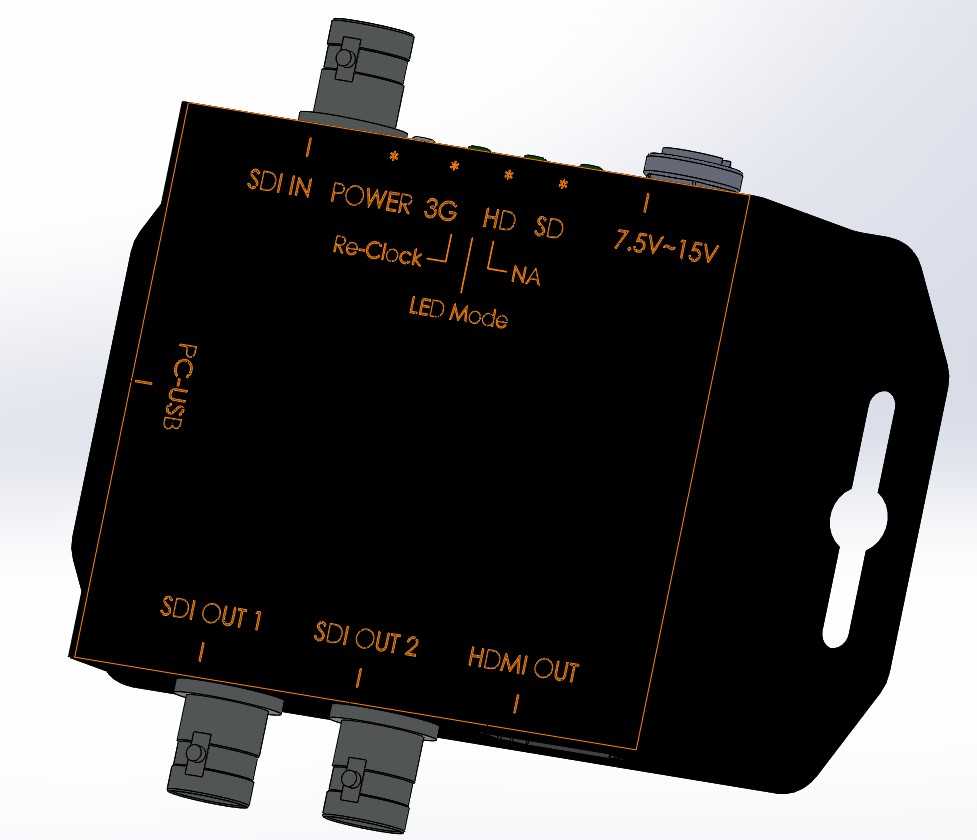

这款信号转换设备主要面向专业广电传输、现场活动直播、演播室信号调度等场景，解决SDI基带信号无法直接接入常规HDMI显示终端的适配问题，在户外赛事转播、临时会议信号分发、机房信号监看链路中都有较高的使用频次。设备本体采用一体化金属壳体设计，壳体侧边预留的挂装开槽结构，可直接配合扎带或螺丝完成机柜侧装、支架壁挂等多种安装方式，无需额外定制安装附件，适配现场复杂的布设环境。从接口布局来看，设备顶面清晰标注了各接口与指示灯的功能定义，单路SDI信号输入接口位于壳体上部一侧，两路SDI环出接口与一路HDMI输出接口布置在壳体下部，可在完成信号格式转换的同时实现SDI信号的环路分发，满足一路信号输入、多终端同时监看的使用需求。供电接口支持7.5V-15V宽幅电压输入，可适配现场不同规格的直流供电电源，降低户外作业时的电源适配门槛。设备内置信号重时钟处理电路，可对长距离传输后的SDI信号进行时钟恢复与信号整形，减少传输链路中的信号衰减与误码问题，同时支持3G-SDI、HD-SDI、SD-SDI多种信号格式的自动识别切换，无需人工手动拨码设置，接入信号后即可自动完成格式匹配与转换输出。壳体侧面预留的PC-USB接口可用于设备固件升级与参数调试，无需拆解壳体即可完成功能迭代。顶面设置的多颗状态指示灯可直观反馈电源状态、信号格式锁定状态、工作模式状态，现场运维人员无需接入测试设备即可快速判断设备运行状态。整体结构设计将接口与指示灯全部布置在壳体正面与顶面，安装后所有操作与状态查看都可在正面完成，无需侧身操作设备背部，适配机柜密集部署时的操作空间限制。壳体边角做了圆弧过渡处理，避免现场布设时剐蹭线缆外皮，整体结构紧凑，安装占用空间小，可嵌入小型转播箱、壁挂监看支架等狭小空间内使用，散热结构依靠金属壳体本身完成被动散热，无内置风扇，运行时无额外风噪，满足演播室等对环境噪音有要求的使用场景。
