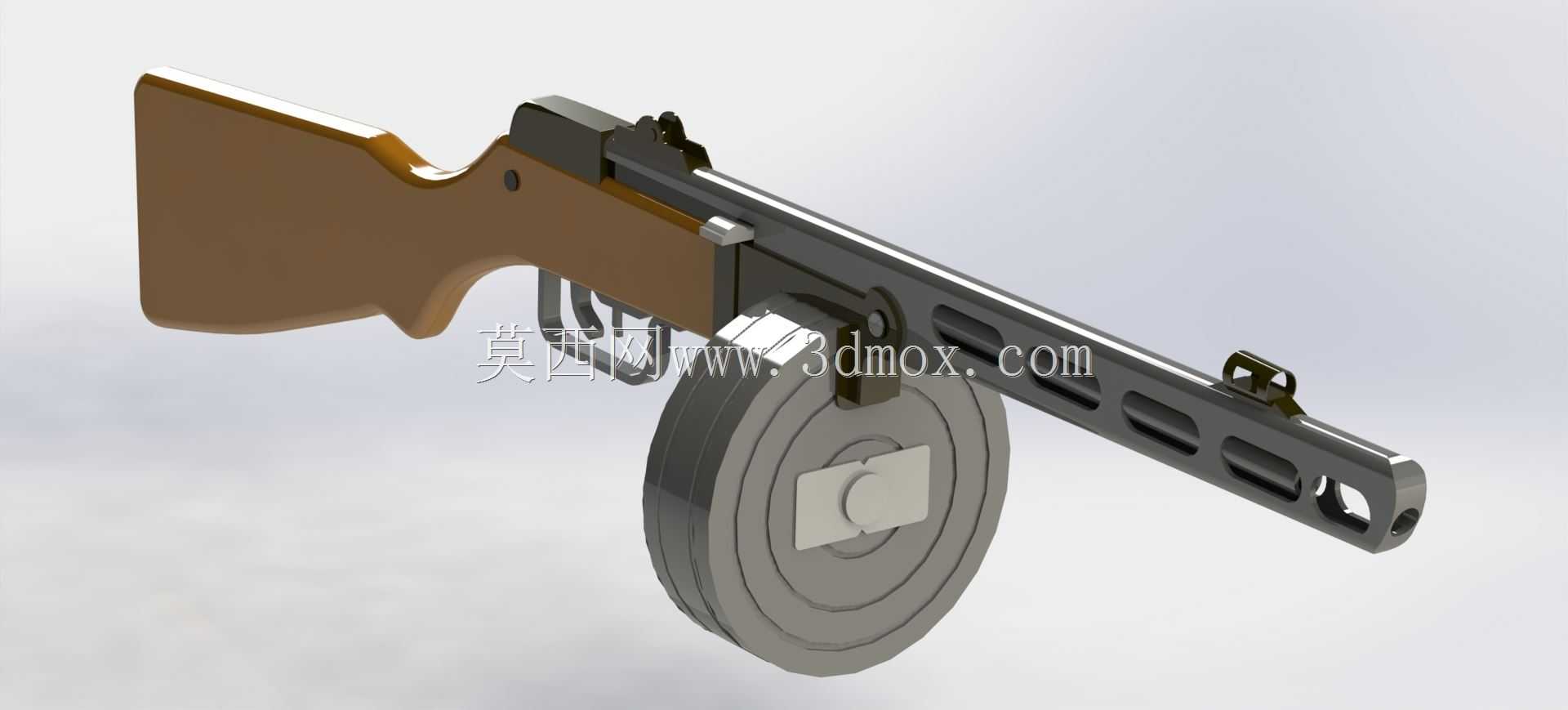

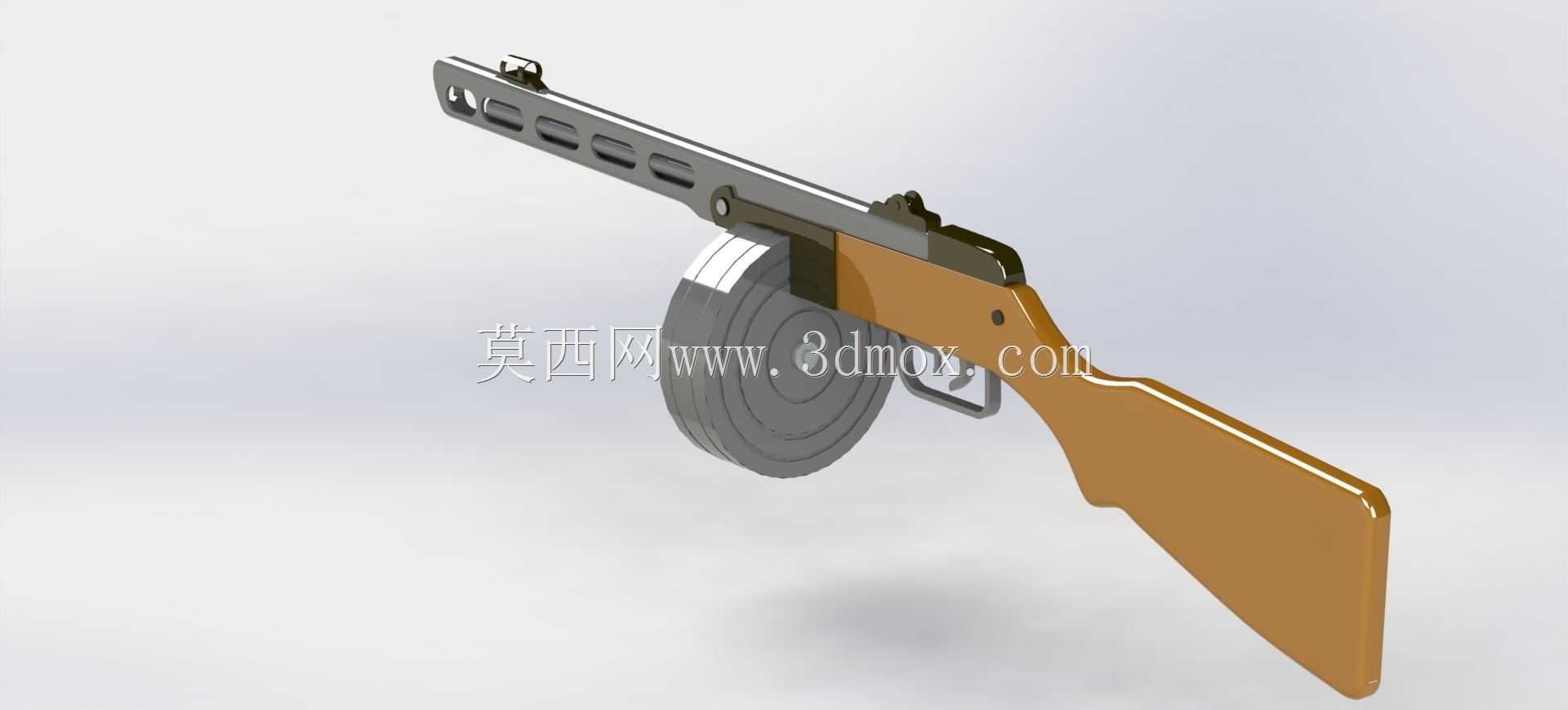

PPSh-41冲锋枪结构三维数模

该三维数模完整还原了PPSh-41冲锋枪的全部分件结构与装配关系，建模过程严格参照实物测绘的结构比例，覆盖木质枪托、机匣组件、枪管散热套筒、弹鼓供弹机构、扳机击发组件、前后瞄准具等全部核心结构。从实际应用场景来看，这类轻武器结构数模可用于轻武器结构教学演示、军工科普展品开发、影视道具数字化预演、战术模拟训练器材的结构验证等场景，能够帮助结构设计从业者直观理解早期苏系冲锋枪的冲压化设计思路。从功能特性层面，该结构采用开膛待击、反吹自动原理，数模中完整还原了枪机往复运动的装配间隙、快慢机切换的结构限位、弹鼓内弹药排布的供弹路径，所有配合面均按照实物装配公差预留了合理间隙，可直接用于运动仿真验证。设计思路上，该枪械整体以冲压加工为核心成型工艺，机匣、散热套筒均采用薄钢板冲压弯折成型，仅枪机、枪管等核心受力件采用切削加工，木质枪托采用整体铣削成型，兼顾了战时大规模量产的工艺性与射击时的握持舒适度，数模中完整还原了冲压件的弯折圆角、焊接定位点、铆接结构的位置，能够清晰展现低成本量产武器的结构设计逻辑。外形尺寸方面，整枪全长与实物比例保持一致，枪管长度、枪托握持角度、弹鼓外径均严格匹配实物参数，安装边界上，弹鼓与机匣下方的供弹口配合尺寸、枪管与机匣的同轴度定位结构、背带环的安装位置均按照实物结构还原，可直接用于1:1比例的3D打印验证、教具模型制作等场景。数模中各分件均保留了独立的装配约束关系，未做合并处理，使用者可直接拆解查看每个零件的结构形态，理解各部件在自动循环过程中的运动关系，对于研究早期冲锋枪的结构简化设计、冲压件在轻武器上的应用逻辑有较高的参考价值。
