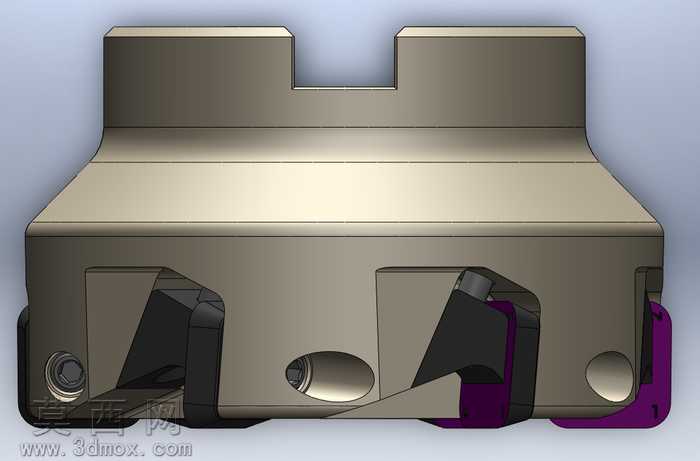

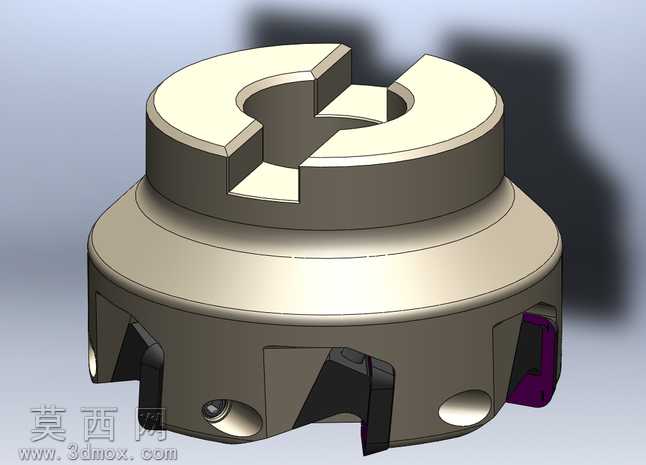

本作品为D65规格可转位面铣刀盘的三维参数化建模成果,建模过程严格遵循机加工刀具的实际生产制造标准,在三维建模环境中先完成整体基准轴与基准面的搭建,以刀盘中心轴线为核心定位基准,自底向上逐层构建各部分结构。首先完成刀盘主体基座的回转特征建模,通过旋转凸台指令生成下部带锥度过渡的基座本体,基座侧面均匀分布的刀片安装槽采用阵列特征完成,每个安装槽的定位尺寸、压紧面角度都完全匹配可转位硬质合金刀片的安装公差要求,刀片槽旁的定位凸台、螺丝锁紧孔位都按照实际装夹逻辑做了精确的特征还原,保证模型可直接用于后续的装配干涉校验。刀盘上部的传动连接结构采用开口卡槽式设计,建模时对卡槽的对称度、配合面的粗糙度预留位置都做了细节处理,卡槽的开口尺寸、侧壁厚度都经过结构强度校核,避免高速铣削作业时出现传动打滑或结构断裂的问题。刀盘本体的材质设定为高强度合金结构钢,渲染时赋予了哑光金属质感,表面做了发黑处理的材质表现,可转位刀片部分采用硬质合金材质,刃口部分做了高亮的金属切削刃质感区分,压紧螺丝、定位销等小零件也逐一完成建模并装配到位,整体装配后完成了全局干涉检查,所有配合间隙都符合机械加工刀具的装配精度要求。设计过程中充分考虑了面铣刀的实际作业场景,刀盘基座上预留的排屑斜面、减重孔位都做了对应特征设计,既保证刀盘整体重量控制在合理区间,又能在铣削加工时引导切屑顺利排出,避免切屑刮伤已加工工件表面。渲染阶段采用工业产品常用的柔光打光方案,突出刀盘各部分的结构轮廓与金属材质质感,阴影效果柔和自然,能够清晰展示刀片安装角度、卡槽结构、基座过渡曲面等关键设计细节,模型各特征参数均可编辑,可根据实际加工需求调整刀盘直径、刀片数量、安装接口尺寸等参数,适配不同规格的铣床主轴装夹需求。
- 全部评论(0)
- 模板大小 33.6 MB
- 售价 10金币
- 浏览次数
- 系统要求 其它,效果图,STL,Pro/Engineer Wildfire,STEP/IGES,
- 软件分类 通用五金配件
