卡通风格双管增压戏水玩具水枪结构设计

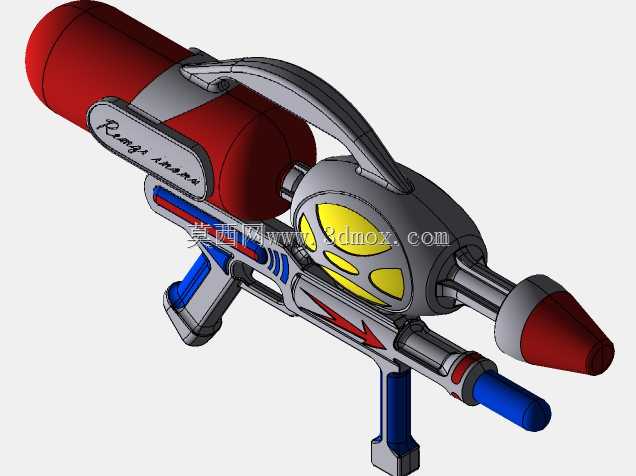

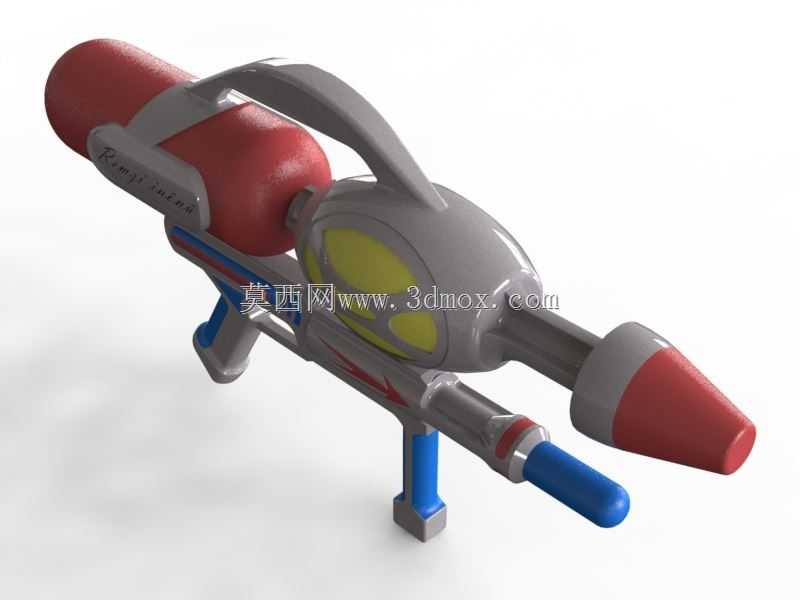

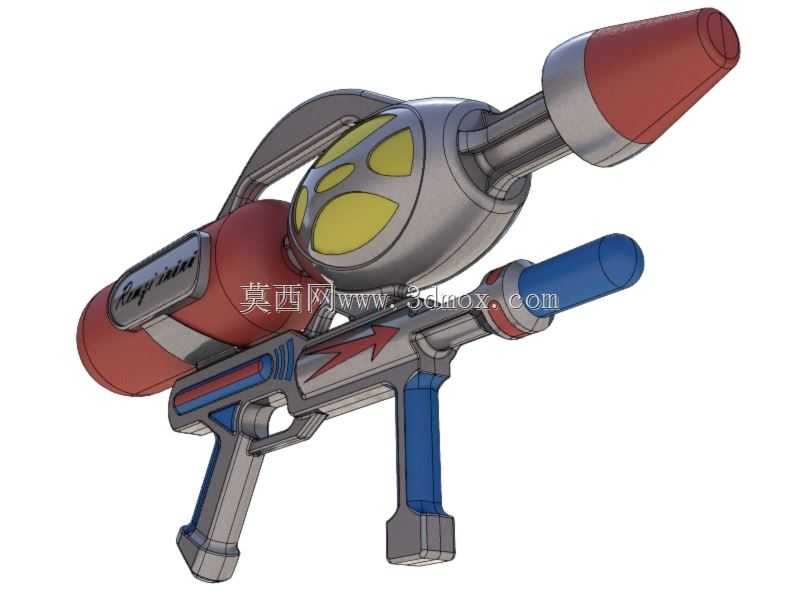

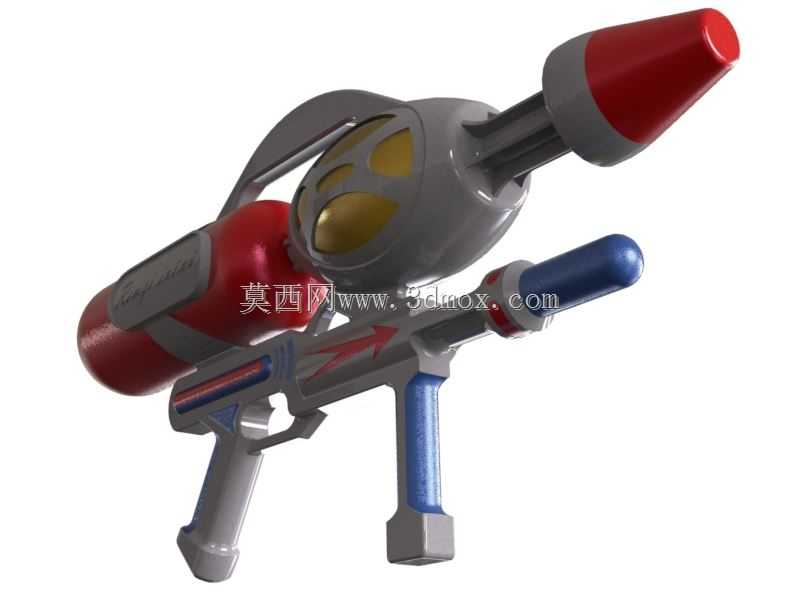

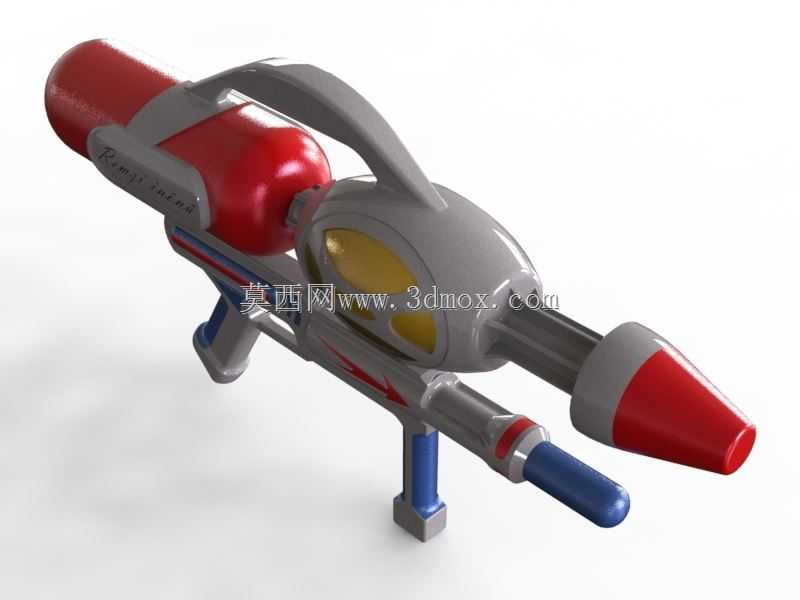

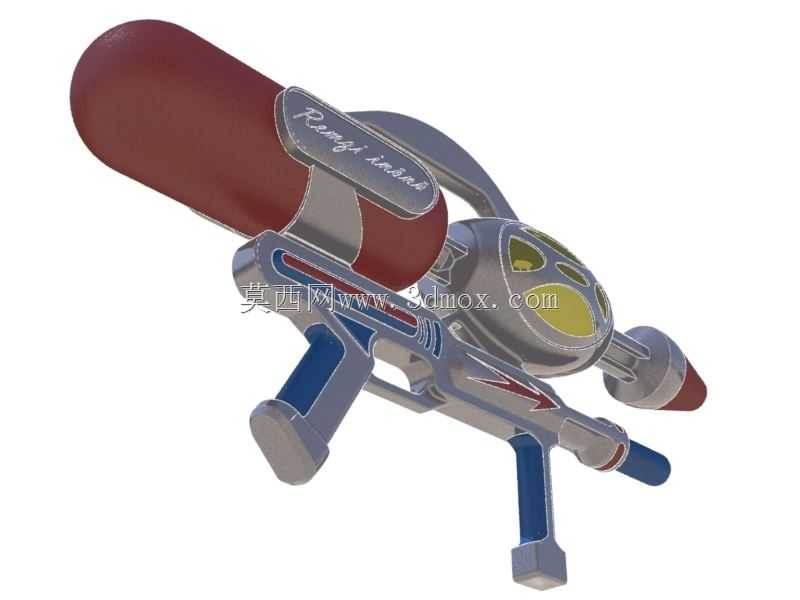

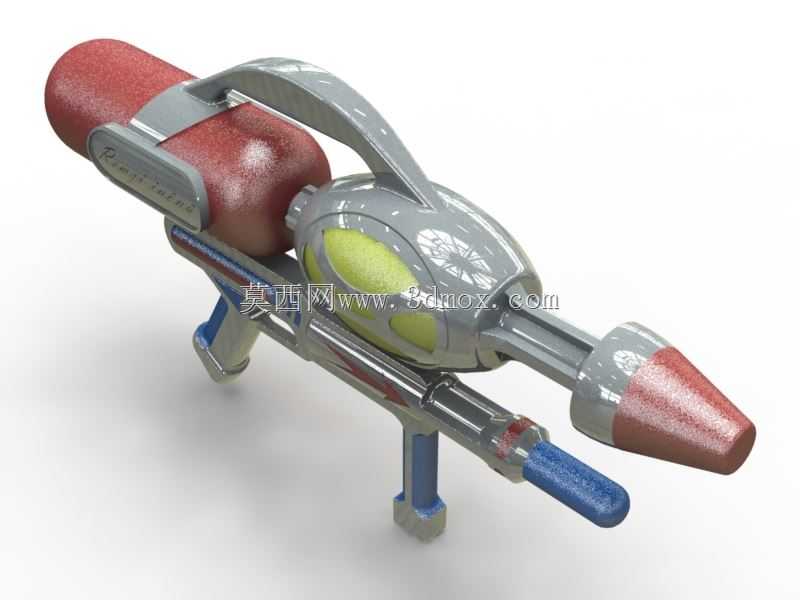

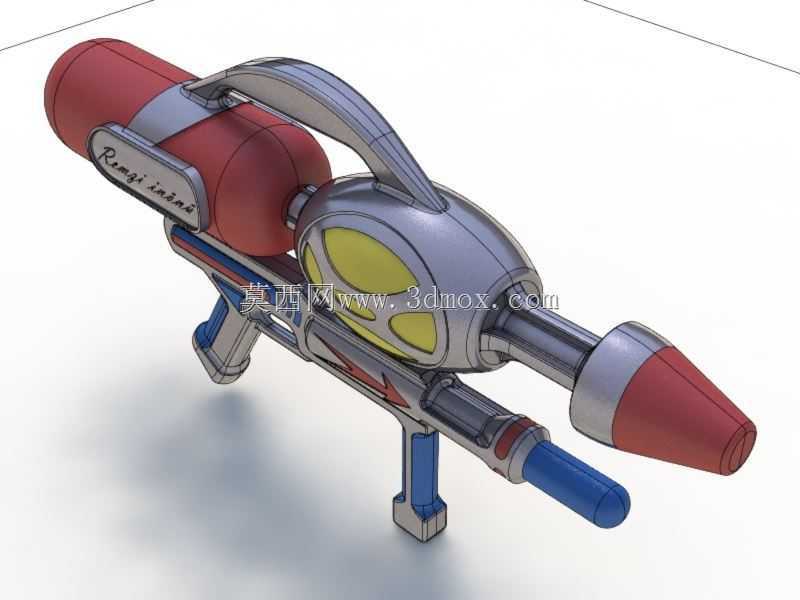

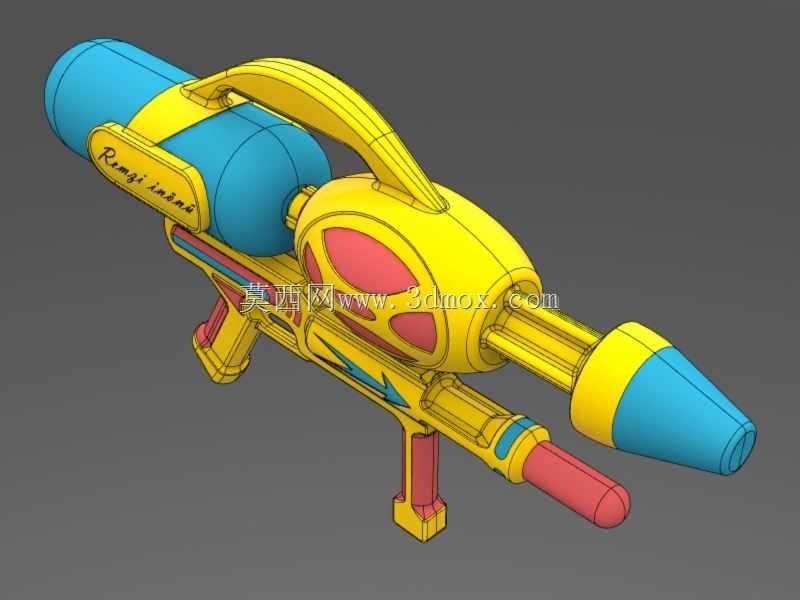

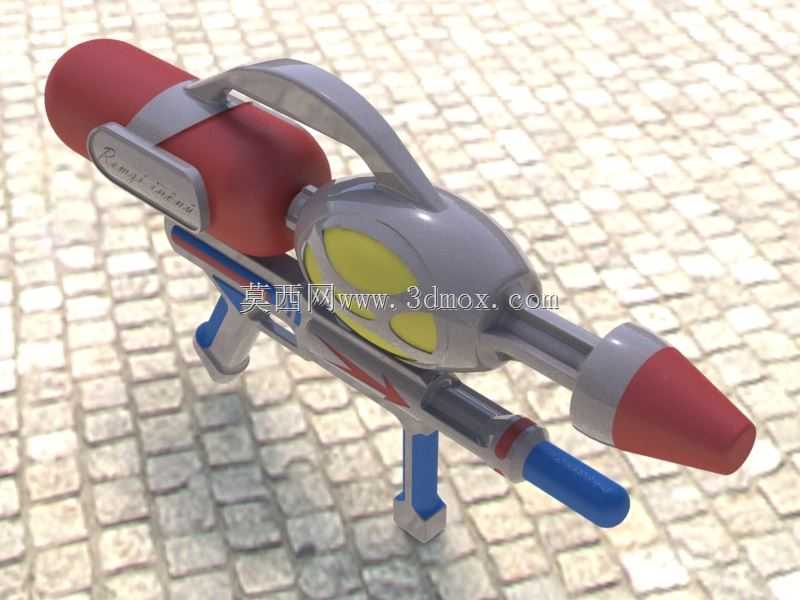

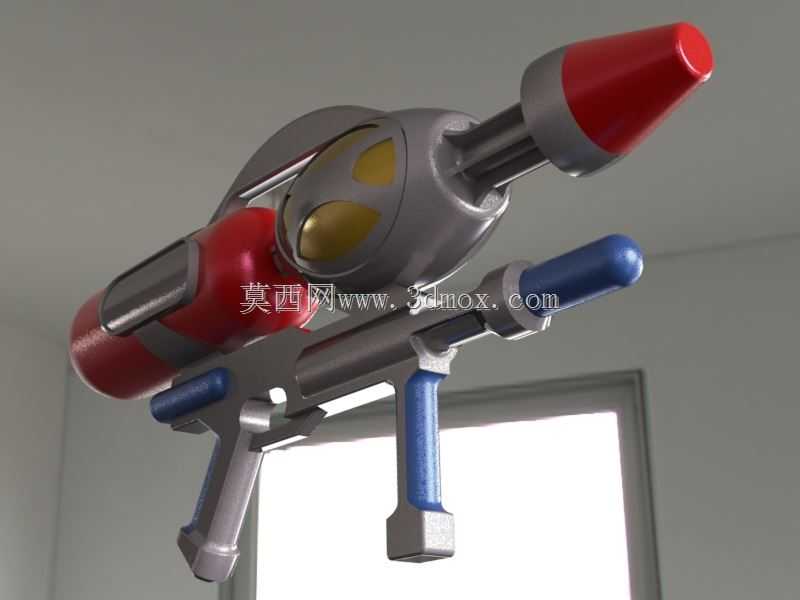

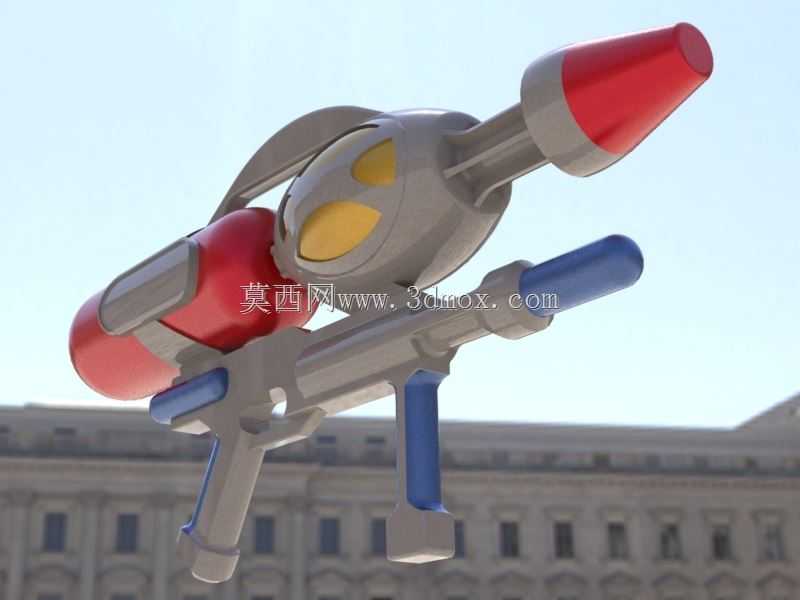

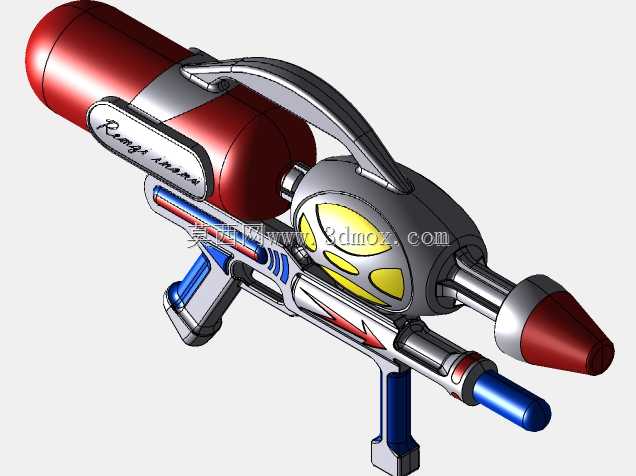

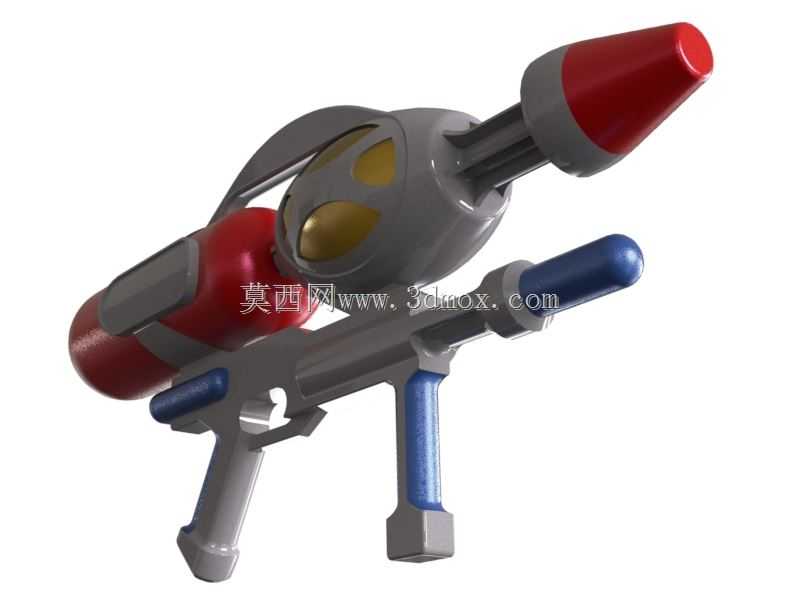

这款双管结构的戏水玩具水枪，主要面向夏季户外戏水、亲子互动、水上主题活动等场景使用，区别于传统单管水枪的射程局限，双储压舱的结构设计能够实现持续出水与瞬时增压喷射两种模式切换，满足不同游玩场景的使用需求。从结构设计逻辑来看，整体采用分体式装配思路，枪身主体分为握持模块、储水模块、喷射模块、增压气室四个独立装配单元，各单元之间通过卡扣与密封胶圈实现快拆组合，既满足生产环节的注塑脱模需求，也方便后期使用过程中的故障排查与密封件更换。握持部分采用符合人体工学的双握把布局，主握把设置扳机联动结构，控制前端主喷管的出水通断，副握把位于枪身中下部，用于持握时平衡枪身整体重量，避免长时间持握造成的手腕受力疲劳。前端喷射模块采用大小双喷管布局，大口径喷管连接主储水舱，负责大流量持续喷射，小口径喷管连接独立增压气室，通过预压空气实现高扬程细水柱喷射，两个喷管的进水通路独立设置，互不干扰，可通过枪身侧面的拨杆切换通路，也可同时开启实现混合喷射效果。储水模块采用后置大容量储水舱设计，舱体与枪身主体采用旋转卡扣连接，注水口设置大口径密封旋盖，注水时无需完全拆分储水舱，旋开密封盖即可快速补水，密封盖内置硅胶密封垫圈，可承受0.2MPa以内的舱内压力，不会出现正常使用过程中的漏液问题。外形设计上采用卡通化的圆润曲面过渡，所有外露棱边均做R3以上的圆角处理，避免使用过程中磕碰划伤，枪身表面的装饰色块采用注塑分色工艺实现，无需后期额外喷涂，降低生产环节的工艺复杂度。安装边界方面，整体装配完成后最大外廓尺寸控制在380mm*220mm*120mm范围内，储水舱满载状态下整体重量不超过1.2kg，适配6岁以上儿童的持握力量范围，各活动部件的活动间隙控制在0.3mm以内，既保证活动顺畅，也避免夹手风险。结构强度设计上，枪身主体受力部件均采用ABS工程塑料注塑成型，壁厚均匀控制在2.5mm，受力集中的扳机转轴、握把衔接位置做局部加厚处理，可承受1.5m高度自由跌落的冲击载荷，不会出现结构断裂问题。密封结构全部采用食品级硅胶材质，满足儿童玩具的接触安全要求，所有水路内壁均做光滑抛光处理，避免长期使用后内部积垢滋生细菌，储水舱底部设置独立的排水孔，长期存放时可排空内部残留积水，避免内部霉变。
