60-20吨双梁高架电动桥式起重设备结构

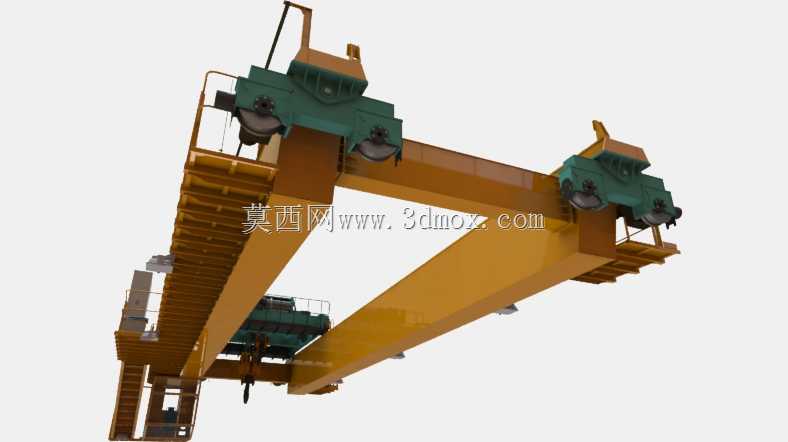

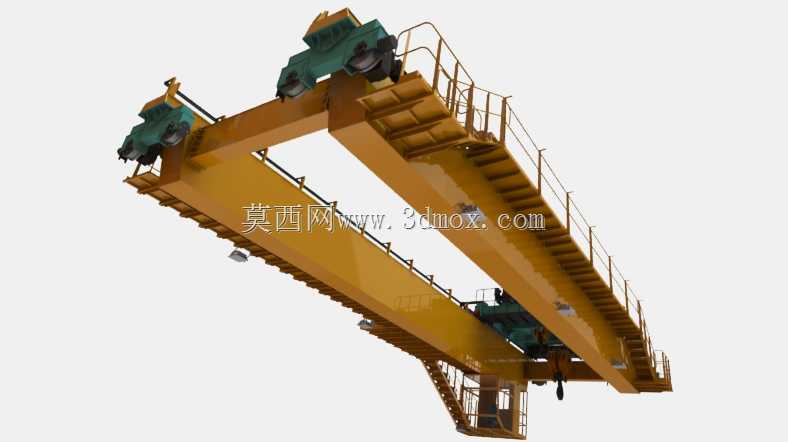

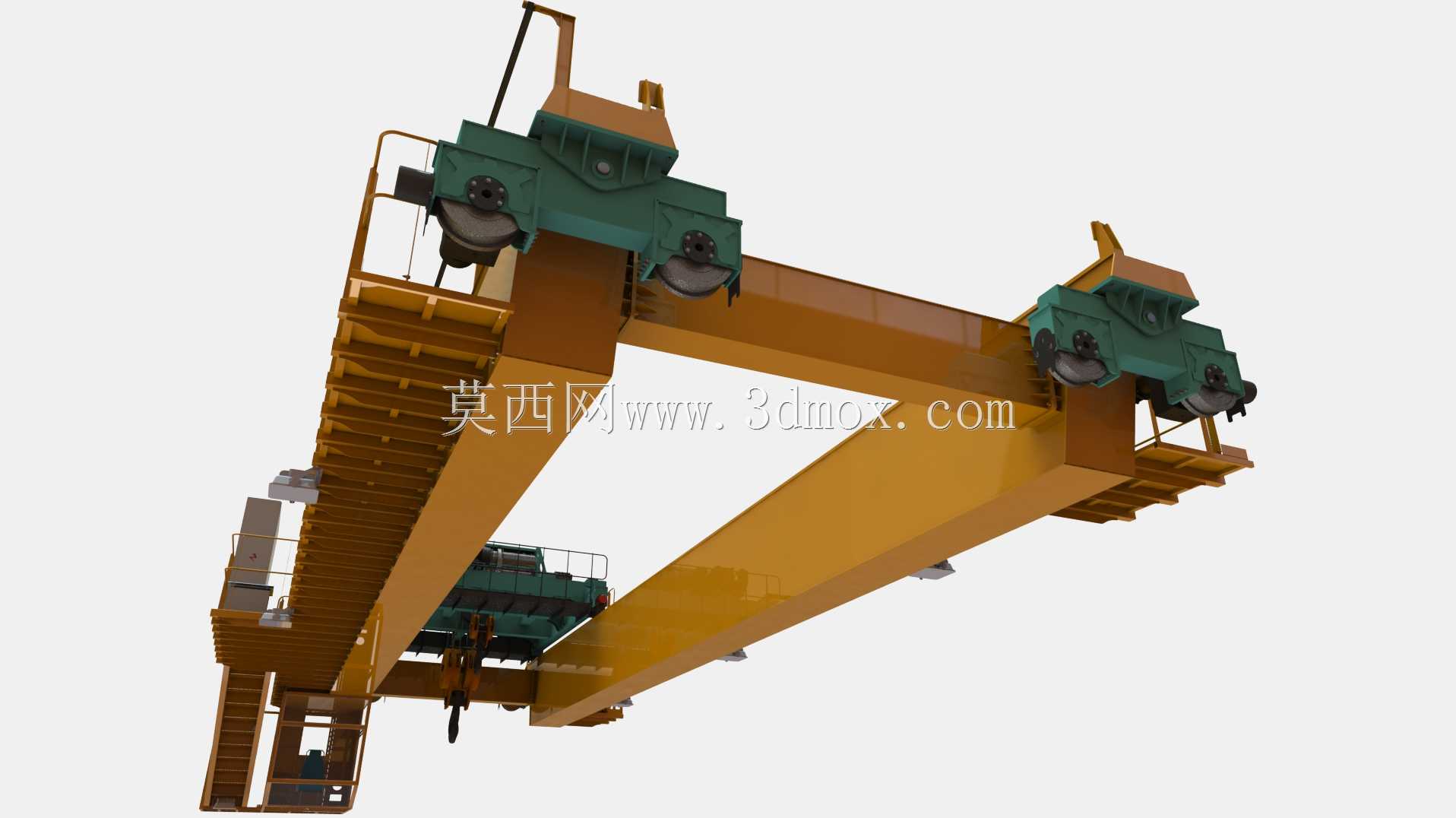

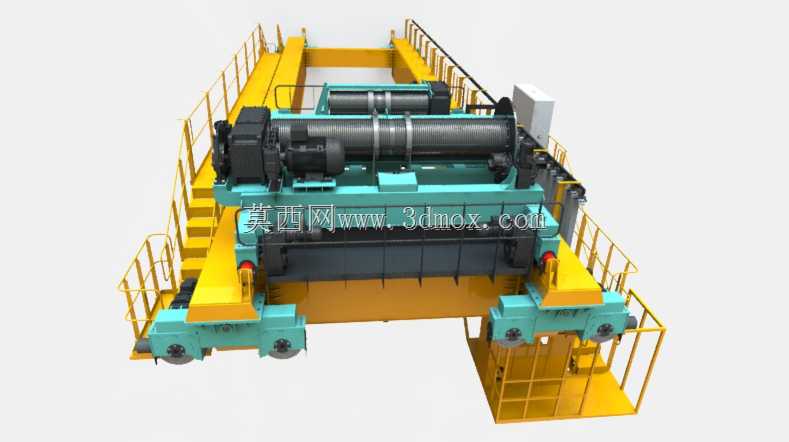

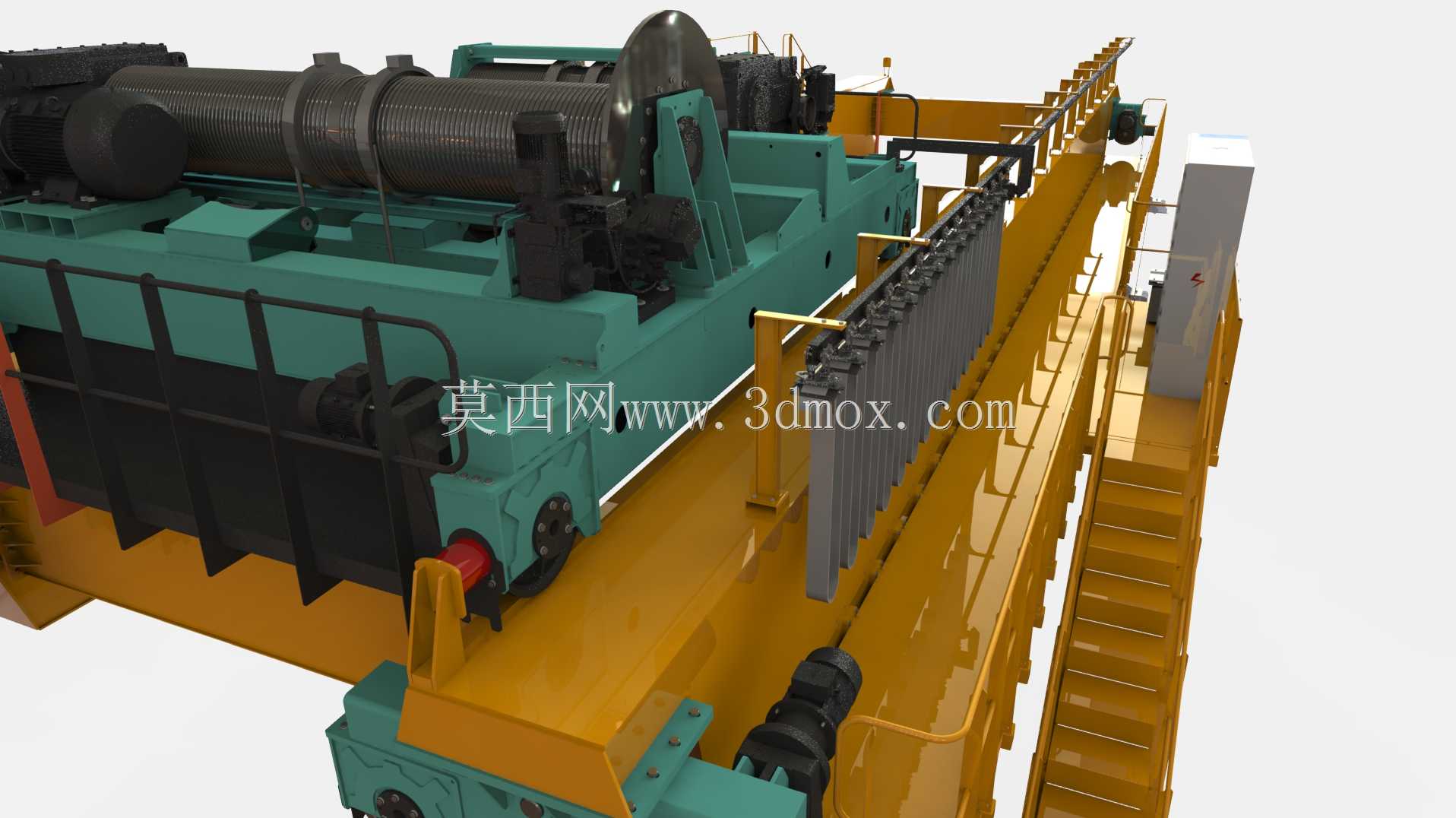

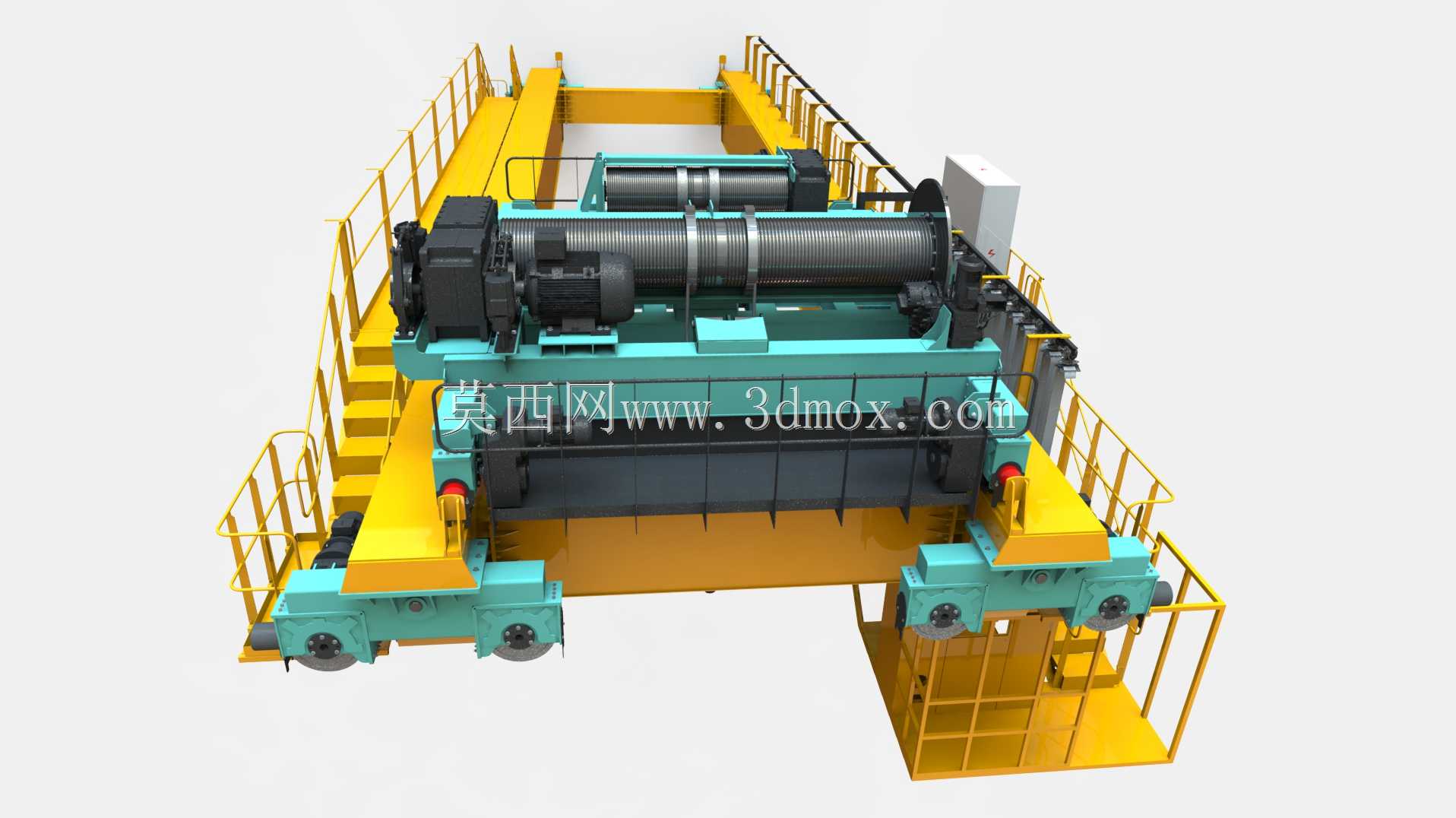

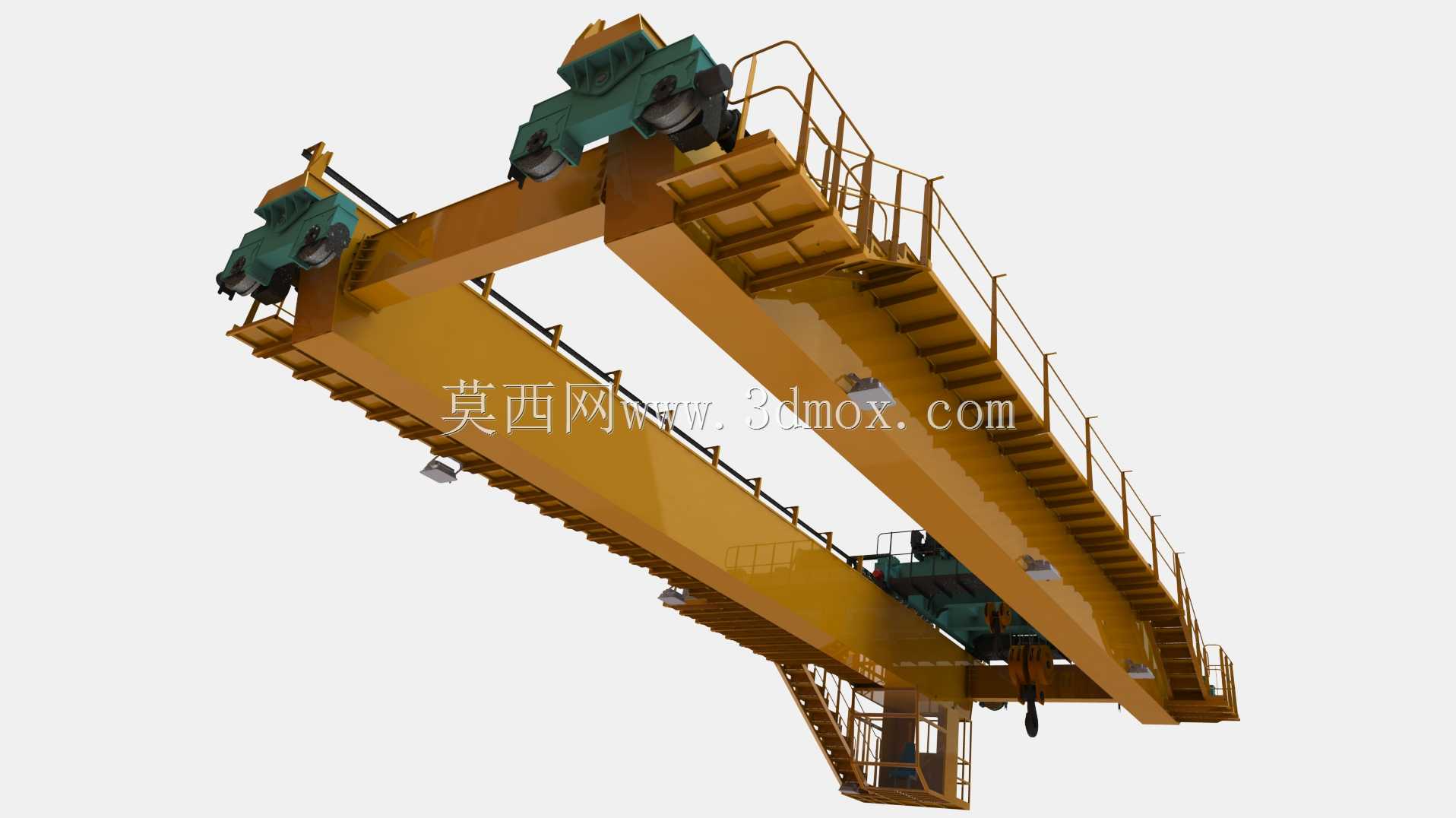

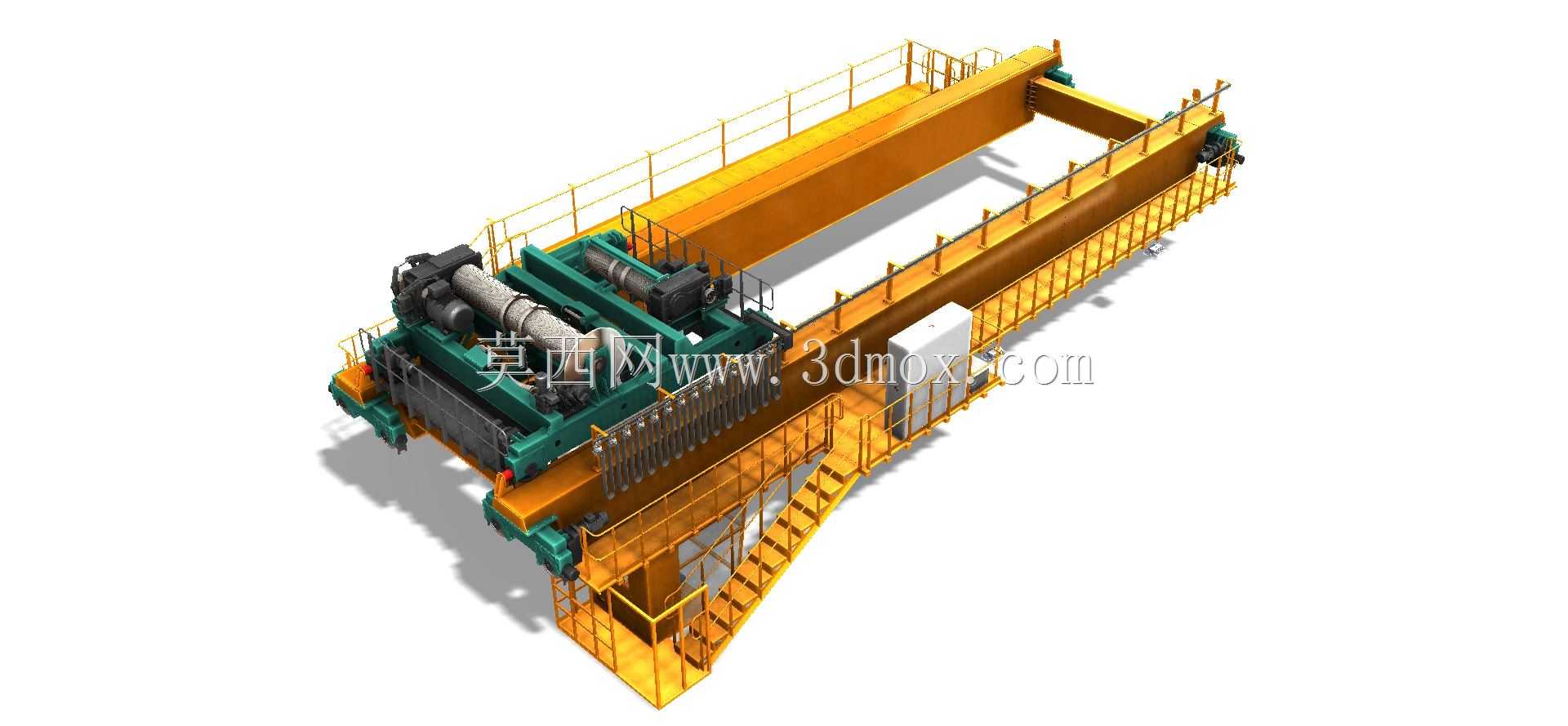

　　在重型工业厂房、仓储堆场、港口货场以及大型装备制造车间的物料转运场景中，双梁高架桥式起重机是承担大吨位重载物料跨区域吊运的核心设备，这类设备直接架设在厂房两侧的承重轨道梁上，无需额外占用地面作业空间，能够覆盖整个作业区间的所有吊运点位，相比单梁起重设备拥有更高的承载上限与更好的运行稳定性，适配20吨到60吨区间的重载物料装卸、设备移位、工序间转运作业需求。这套双梁结构的高架起重设备，整体采用箱型双主梁作为核心承载结构，主梁沿厂房跨度方向布置，两端通过端梁总成架设在纵向运行轨道上，主梁上表面铺设小车运行轨道，供起重小车沿跨度方向移动，实现作业范围内任意点位的物料落点覆盖。主梁外侧设置通长的安全检修走道与防护栏杆，走道采用防滑格栅板铺设，沿走道间隔设置踏步梯，连通主梁顶面与端梁检修平台，方便运维人员日常检查行走机构、供电滑线以及小车限位装置的工作状态，所有临边位置都设置符合安全规范的双道防护栏杆与踢脚板，避免检修过程中工具或人员坠落风险。设备的起升机构与小车运行机构集成在起重小车上，起升卷筒采用多层绳槽设计，配套2/8绳缠绕倍率的钢丝绳缠绕系统，大倍率的缠绕配置能够在同等卷筒直径下提升单绳承载冗余，降低单根钢丝绳的受力负荷，延长钢丝绳使用寿命，同时保证起升过程中吊钩的运行稳定性，减少重载起升时的吊重摆动。起升机构的制动系统采用盘式制动器搭配螺旋制动系统的双重制动配置，盘式制动器响应速度快、制动扭矩稳定，

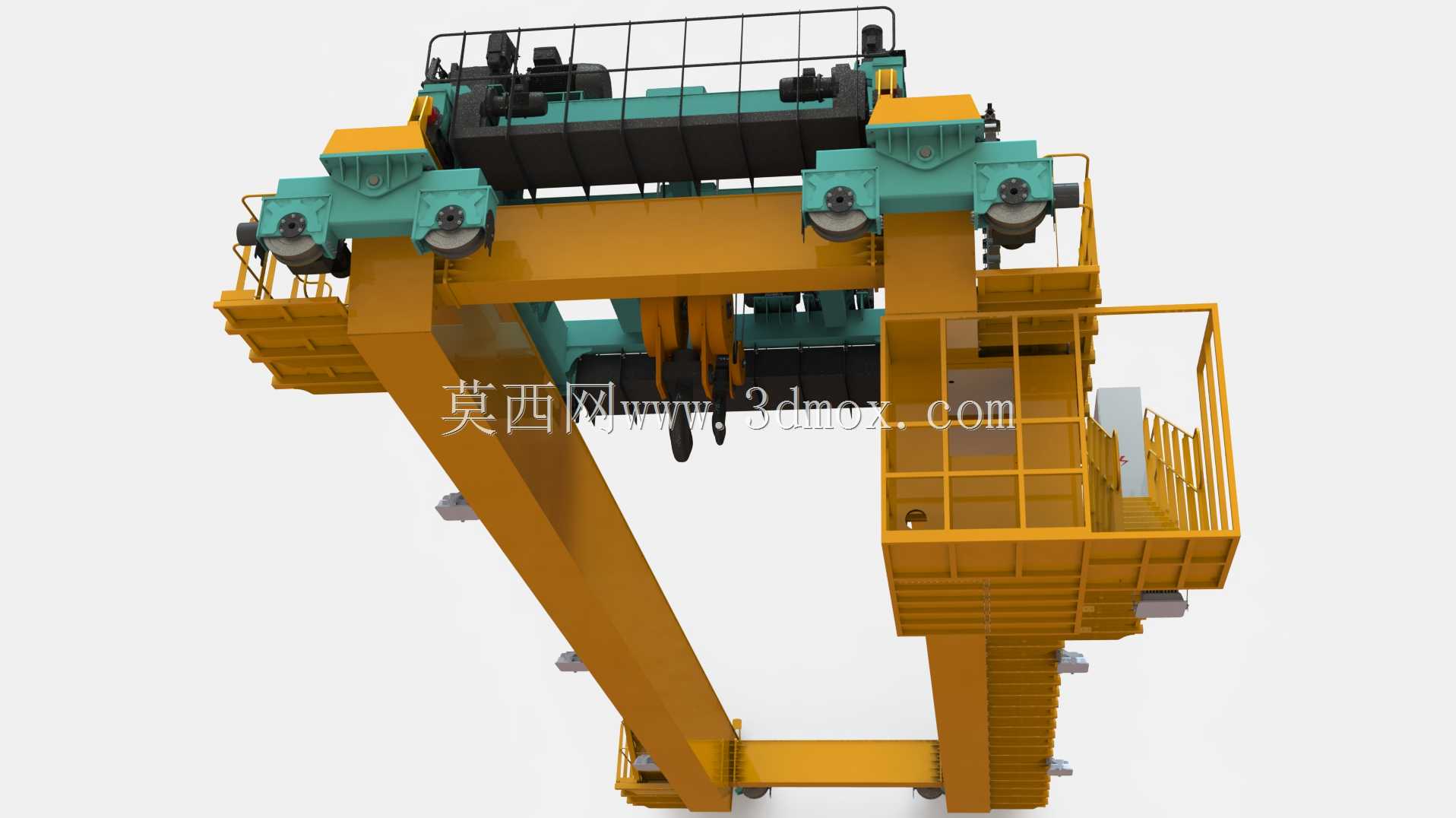

　　负责正常作业工况下的起升机构驻车与减速制动，螺旋制动结构作为冗余安全制动单元，在异常失电工况或者主制动失效时能够自动锁止起升卷筒，避免吊重下坠引发安全事故，两套制动系统独立动作，互为备份，符合重载起重设备的安全设计规范。大车运行机构布置在两端端梁位置，采用分别驱动的配置，每个端梁上设置两组驱动轮组与配套的减速单元，驱动轮缘与轨道侧面配合实现运行导向，运行行程两端设置双重限位装置，包括机械行程撞块与电气限位开关，避免大车运行超出轨道行程范围引发脱轨风险。小车运行机构同样采用独立驱动配置，沿主梁顶面的轨道横向移动，小车架采用焊接箱型结构，承载起升机构、滑轮组与吊钩总成的全部载荷，小车两端设置缓冲装置，

　　在运行至主梁端部位置时能够吸收碰撞动能，避免刚性冲击损伤结构。从安装边界来看，这类双梁桥式起重机的整体尺寸需要匹配厂房的跨度参数与轨顶标高，主梁底面与厂房地面之间的净空高度需要满足最大吊重的起升高度需求，端梁的轮距尺寸需要匹配厂房承重梁上的轨道安装间距，设备运行时的最大外轮廓尺寸需要与厂房立柱、屋架下弦、周边工艺设备保持足够的安全距离，避免运行过程中发生干涉。设计过程中需要对主梁的静刚度、动刚度进行校核，保证满载工况下主梁的下挠量在允许范围内，避免长期重载运行引发主梁永久变形，同时需要对各个焊缝连接位置、螺栓连接节点进行强度校核，保证交变载荷作用下的结构疲劳寿命满足设计使用周期。设备的供电系统采用滑触线供电方式，

　　沿厂房纵向布置在主梁一侧，通过集电器为大车运行机构、小车运行机构以及起升机构提供动力，控制线缆采用拖链或者滑线方式沿主梁布置，连接司机室或者遥控接收装置，操作人员可以通过地面遥控或者司机室操作的方式控制设备的起升、运行动作，所有动作机构都设置过流保护、过载保护、限位保护，一旦出现载荷超限、行程超界的情况会自动切断对应机构的动力输出，保障作业安全。在实际应用中，这类设备常被用于重型机械制造车间的工件转运，比如大型焊接结构件的工序移位、重型机床的上下料作业、仓储区域的重型货物堆垛，以及冶金车间的坯料转运等场景，相比其他类型的起重设备，桥式起重机能够充分利用厂房上部空间，不会对地面的作业通道、设备布置造成干扰，双梁结构的设计也预留了足够的维护空间，方便日常对各个机构进行润滑、检查与易损件更换，设备的各个功能模块采用模块化设计，起升机构、运行机构都可以根据实际载荷需求、作业速度需求进行参数匹配，适配不同行业的具体使用要求。
