DIN标准起重吊钩滑轮组三维结构

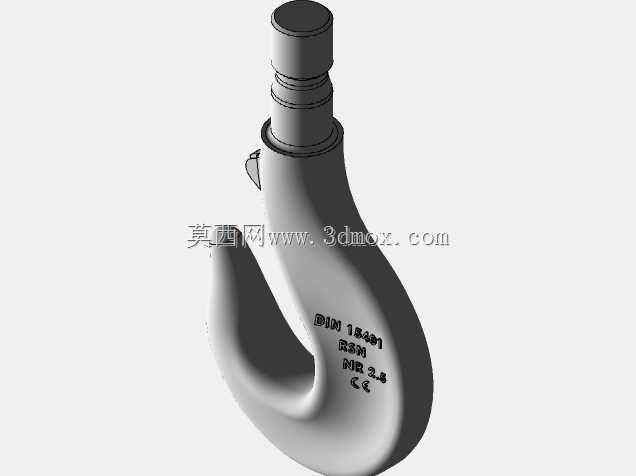

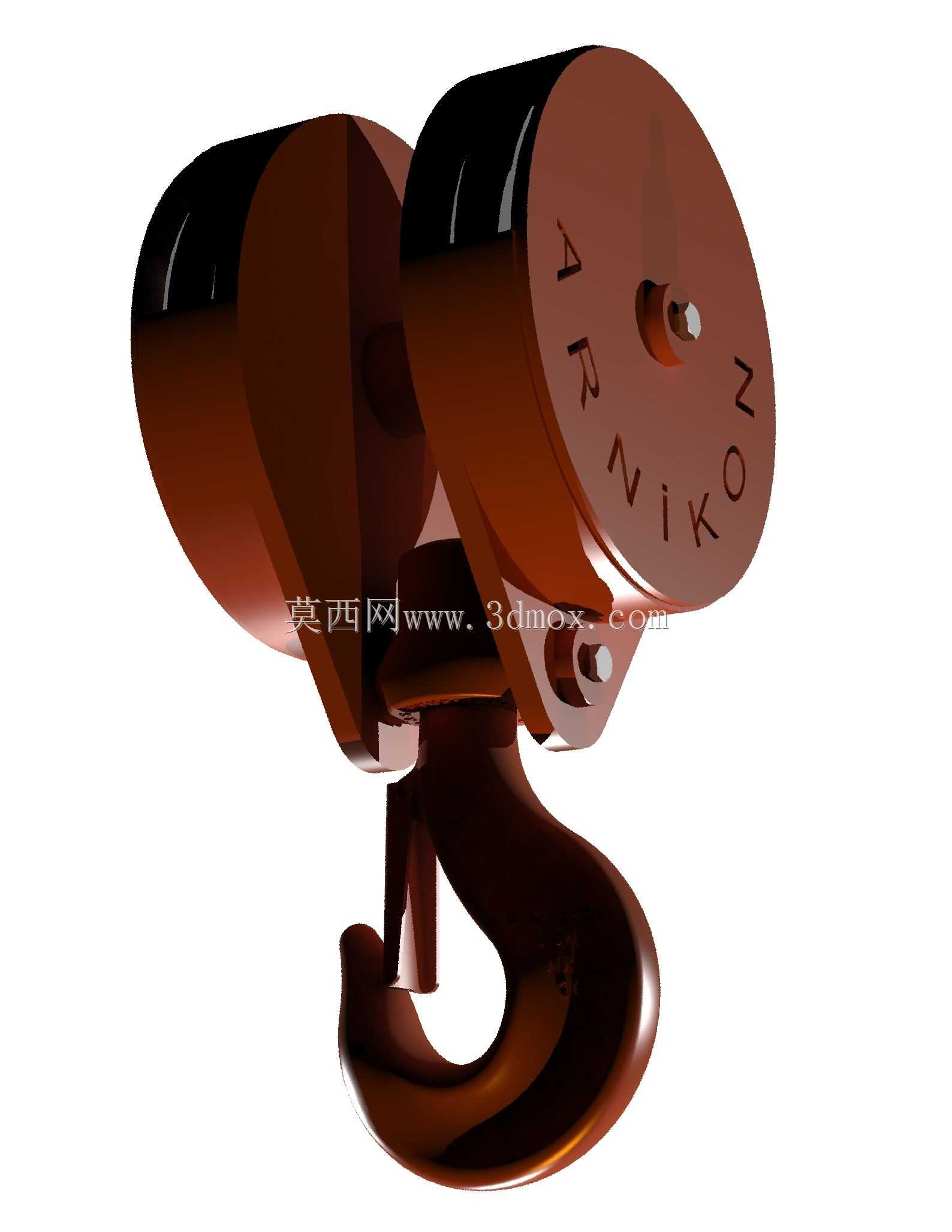

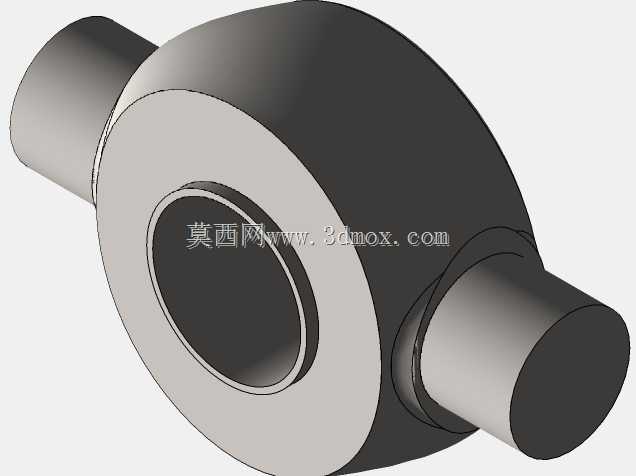

　　这款吊具结构常配套于桥门式起重机、电动葫芦等起重设备的起升机构末端，是直接承载吊重载荷的核心执行部件，在车间物料转运、港口货场装卸、基建构件吊装等场景中承担载荷传递与吊重挂载功能，其结构可靠性直接决定起重作业的安全冗余。从结构组成来看，该部件集成了双滑轮轮体、滑轮轴、吊钩横梁、钩体、防脱挡板等核心构件，滑轮轮体采用圆弧绳槽设计，匹配对应直径的起重钢丝绳，可在起升、变幅过程中引导钢丝绳走向，降低钢丝绳与轮槽的接触磨损，双滑轮的布置形式可分摊单根钢丝绳的承载载荷，适配更大额定起重量的作业需求，同时可减少钢丝绳偏角带来的附加载荷。钩体采用锻造钩头结构，钩身曲面经过载荷优化，钩尖位置预留了防脱装置安装位，

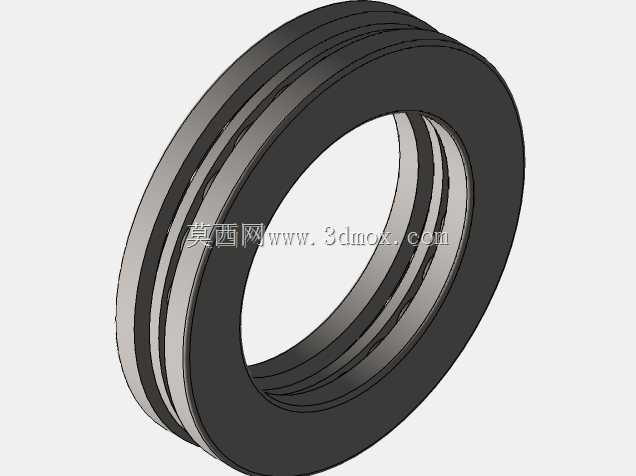

　　可避免吊装过程中吊索具从钩口意外滑脱，钩体与横梁的连接部位采用推力轴承配合结构，可实现吊重状态下钩体360度水平回转，方便作业人员调整吊重朝向，降低钢丝绳扭结风险。设计过程中严格遵循DIN 15402标准的尺寸与载荷要求，滑轮直径与钢丝绳直径的比值满足起重机械安全规范的最小倍率要求，可有效延长钢丝绳的疲劳寿命，各铰接部位的间隙控制在合理范围，既保证转动灵活性，又避免间隙过大带来的冲击载荷。安装边界方面，滑轮组上方预留了与起重小车或葫芦吊钩架连接的销轴孔位，安装时需保证滑轮绳槽与钢丝绳出绳方向对中，避免钢丝绳出现偏磨，钩体的开口尺寸适配常规卸扣、吊装带、钢丝绳索具的连接尺寸，无需额外加工转接件即可直接投入使用。

　　结构建模过程中对各受力部件的过渡圆角做了精细化处理，避免应力集中导致的部件失效，滑轮轮缘的厚度、钩身的截面尺寸均经过载荷校核，可承受额定载荷下的静载与动载冲击，各转动副的配合公差按照起重机械的通用公差等级选取，兼顾加工可行性与装配精度，实际应用中可根据作业环境需求在滑轮轴处加装润滑注油嘴，定期补充润滑脂降低转动摩擦阻力，延长部件整体使用寿命。
