厂房高架金属覆盖起重吊运设备结构

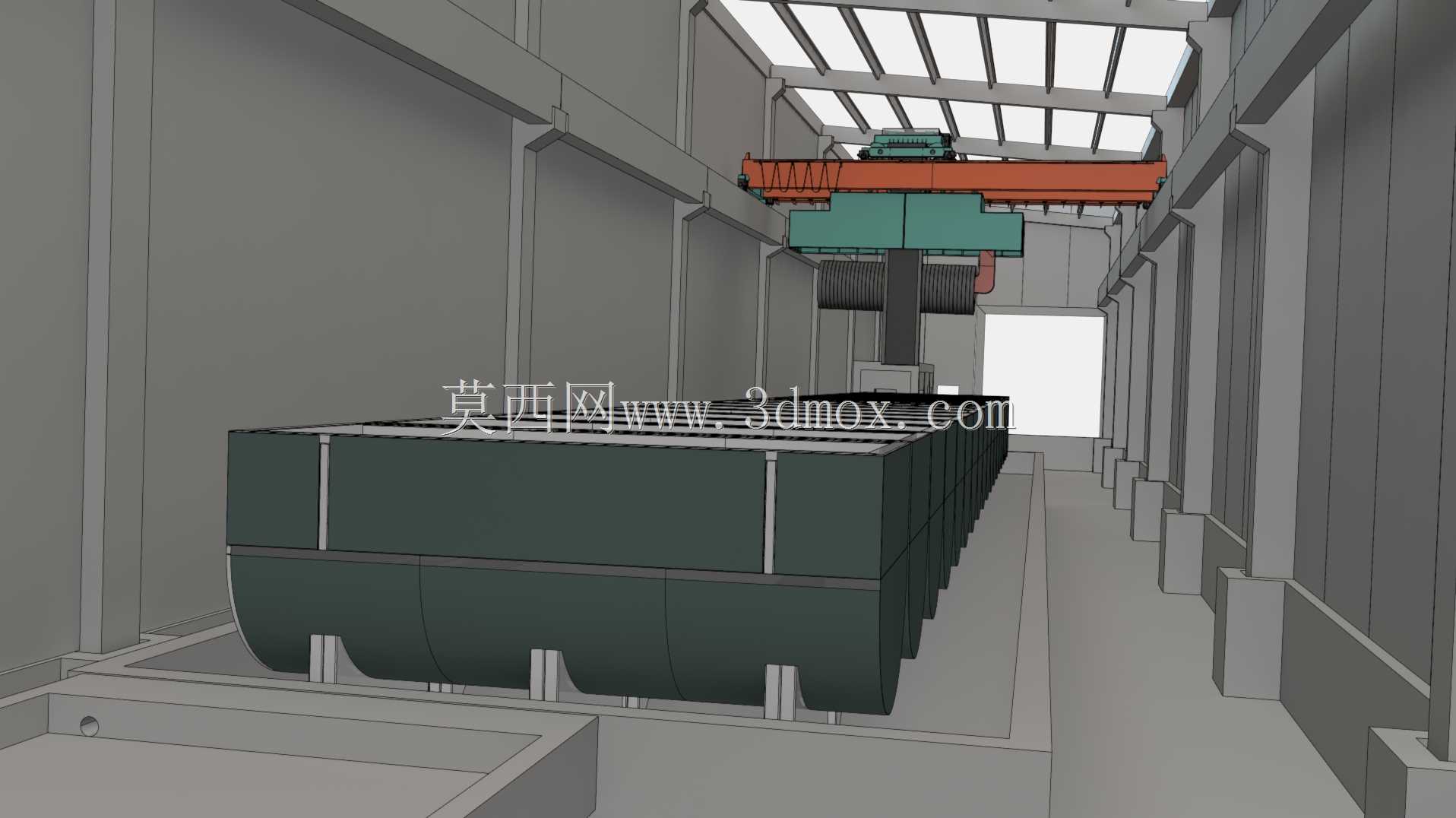

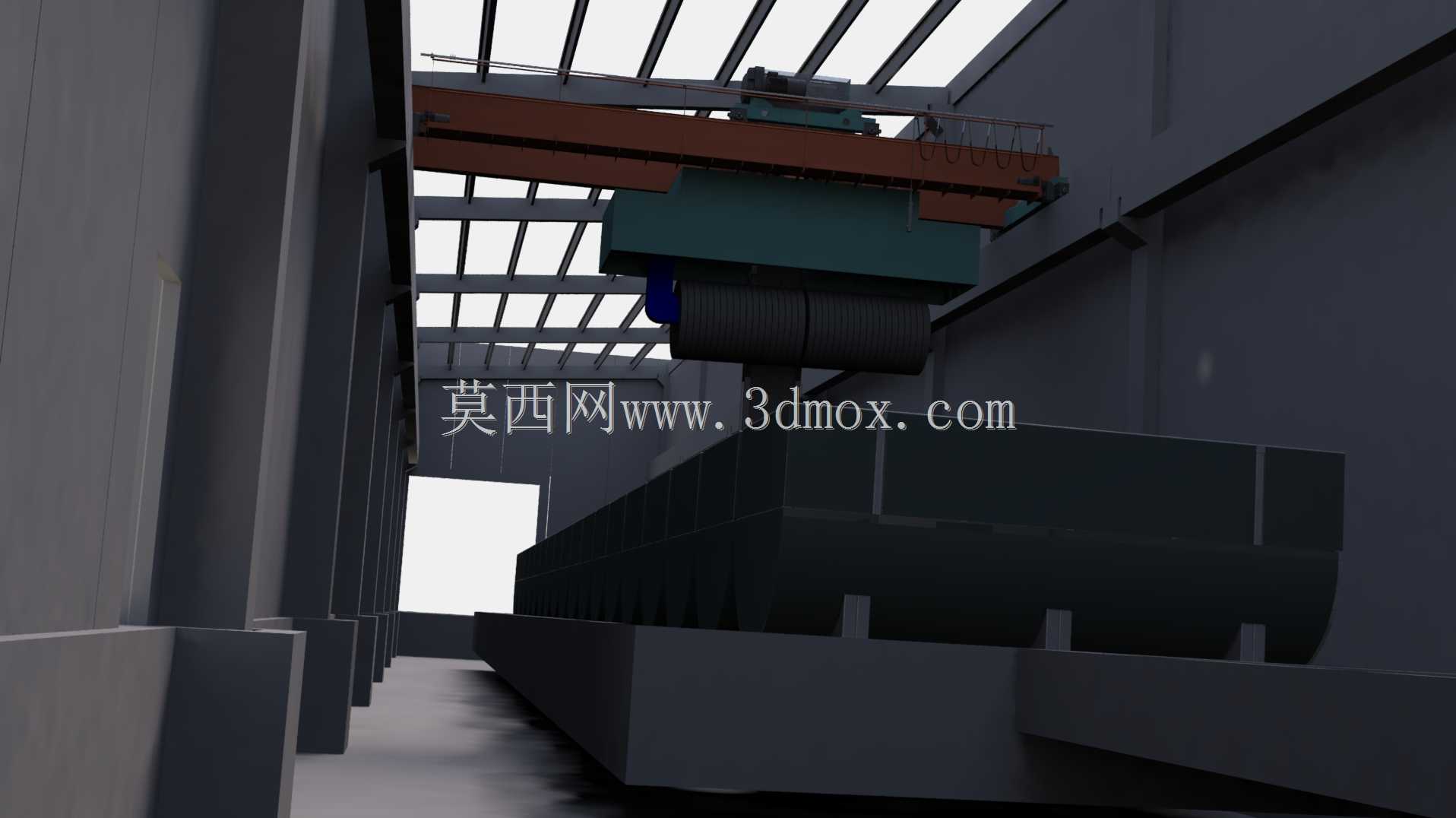

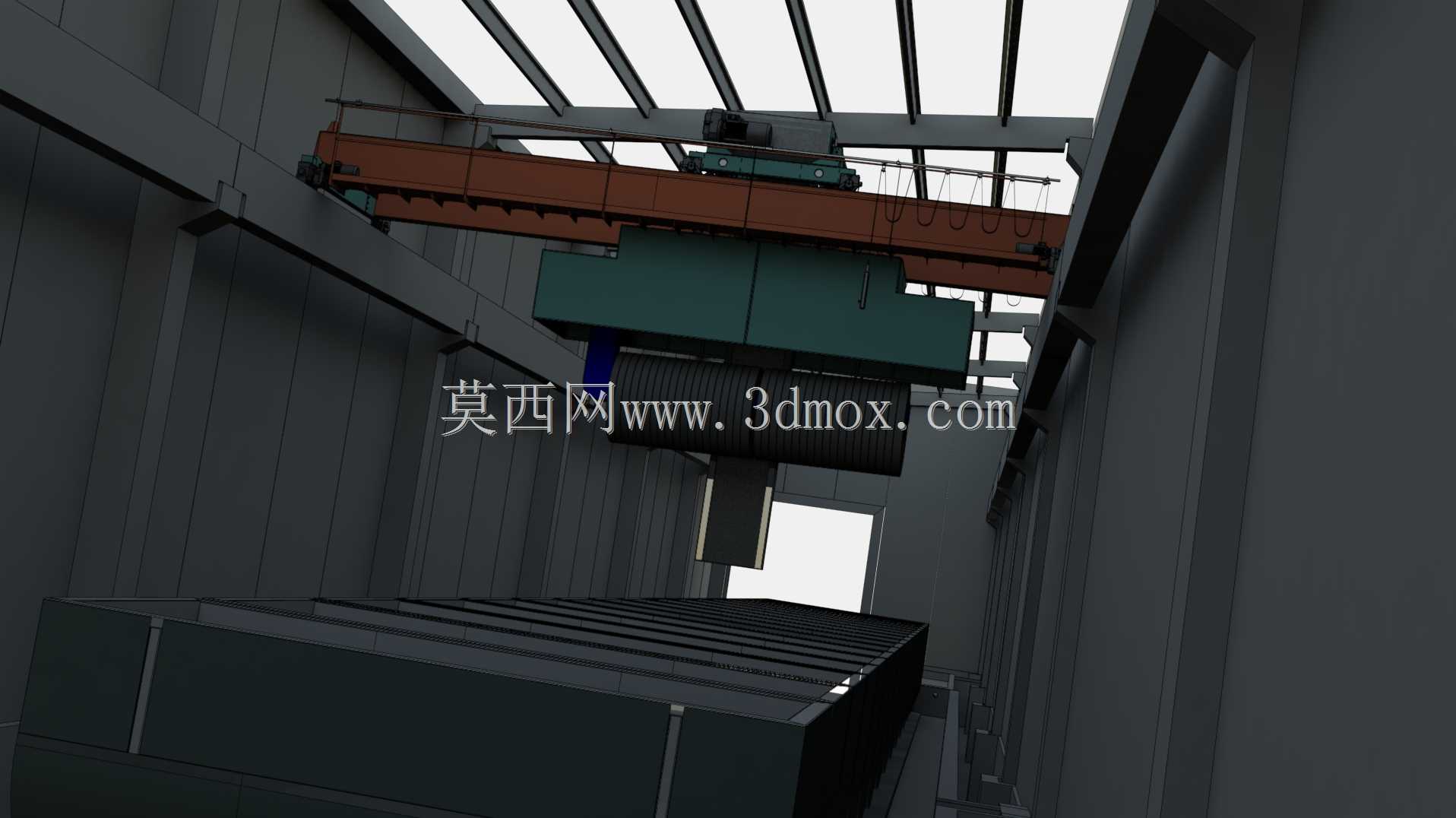

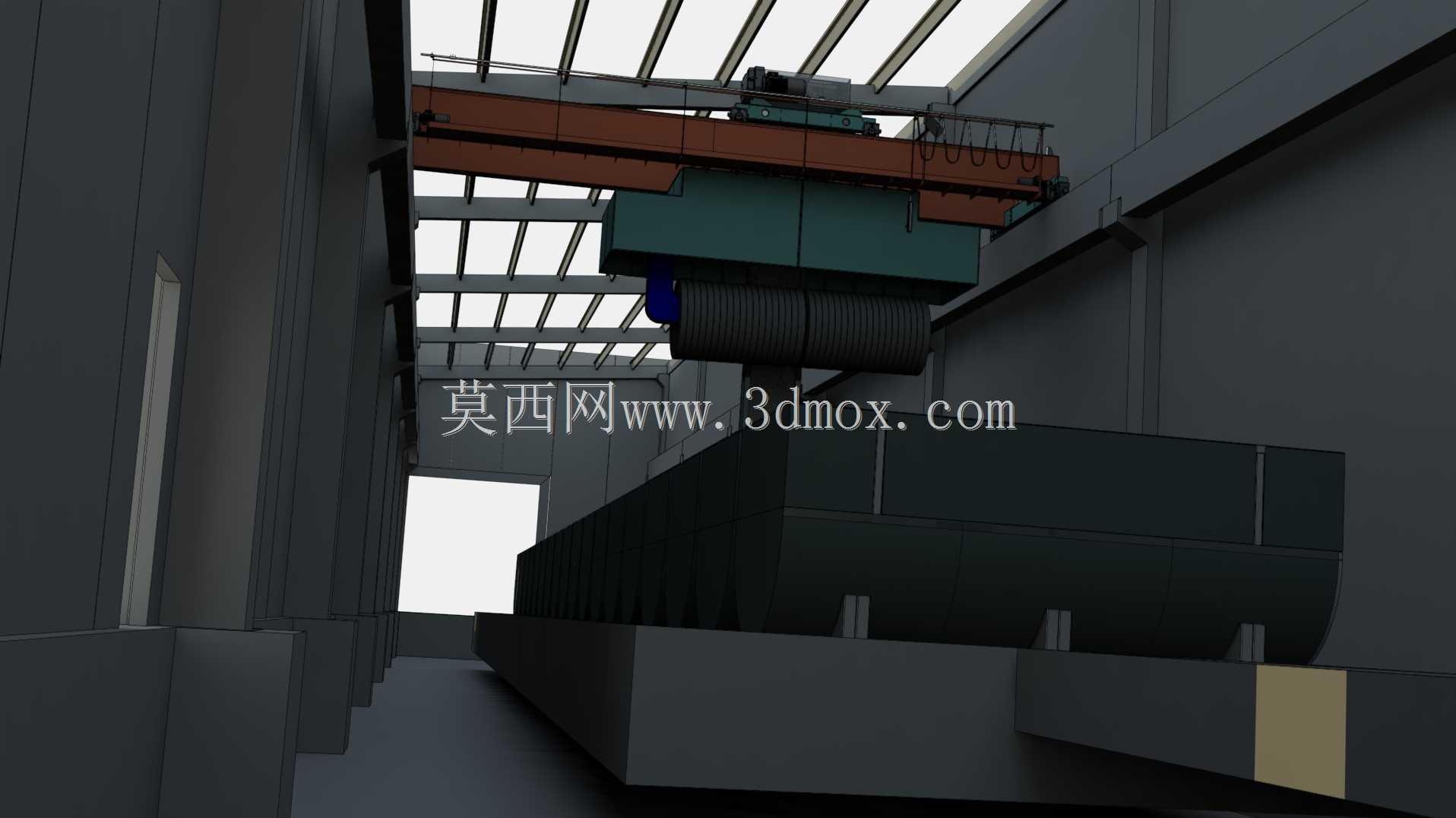

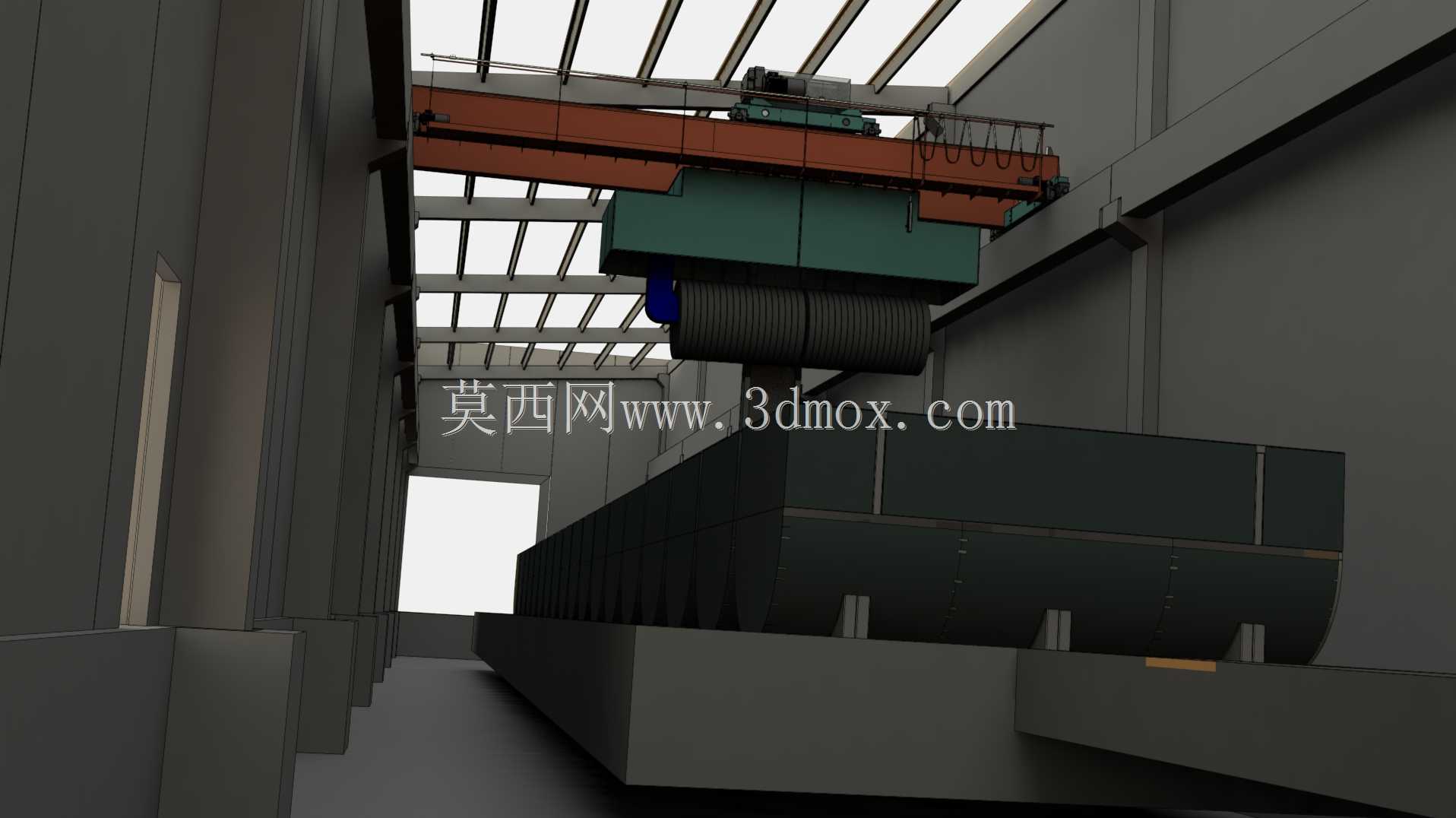

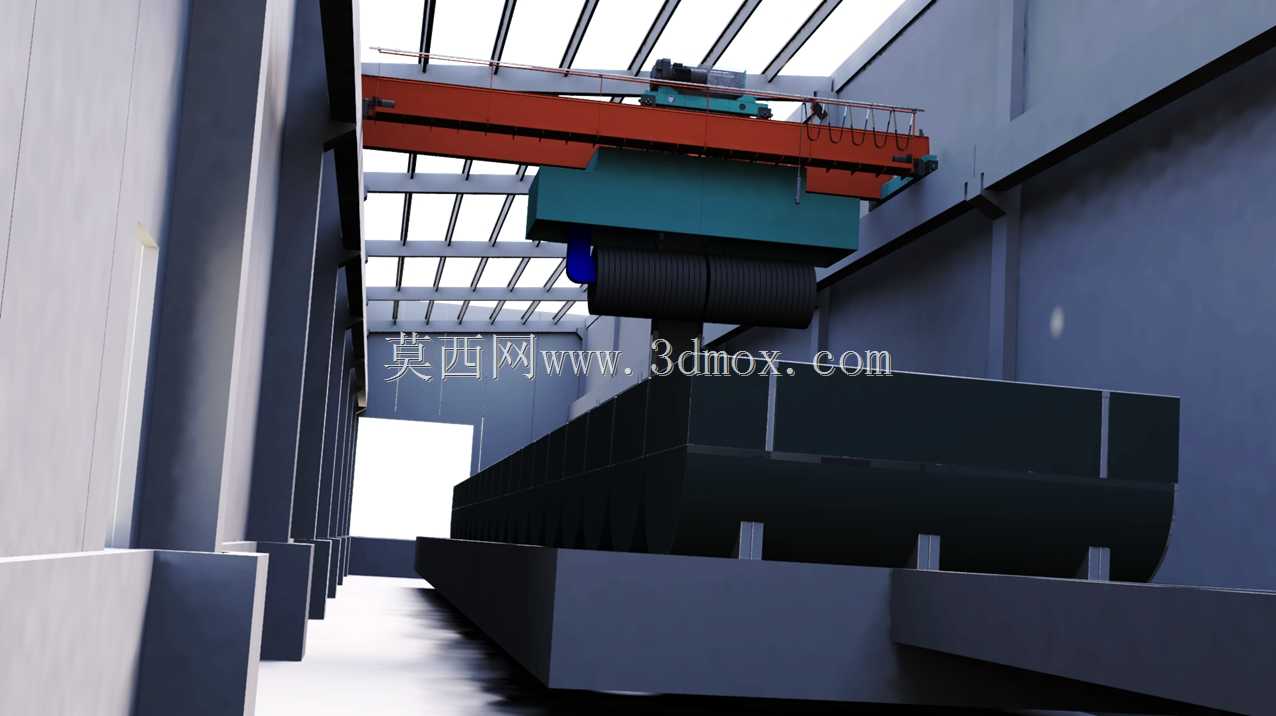

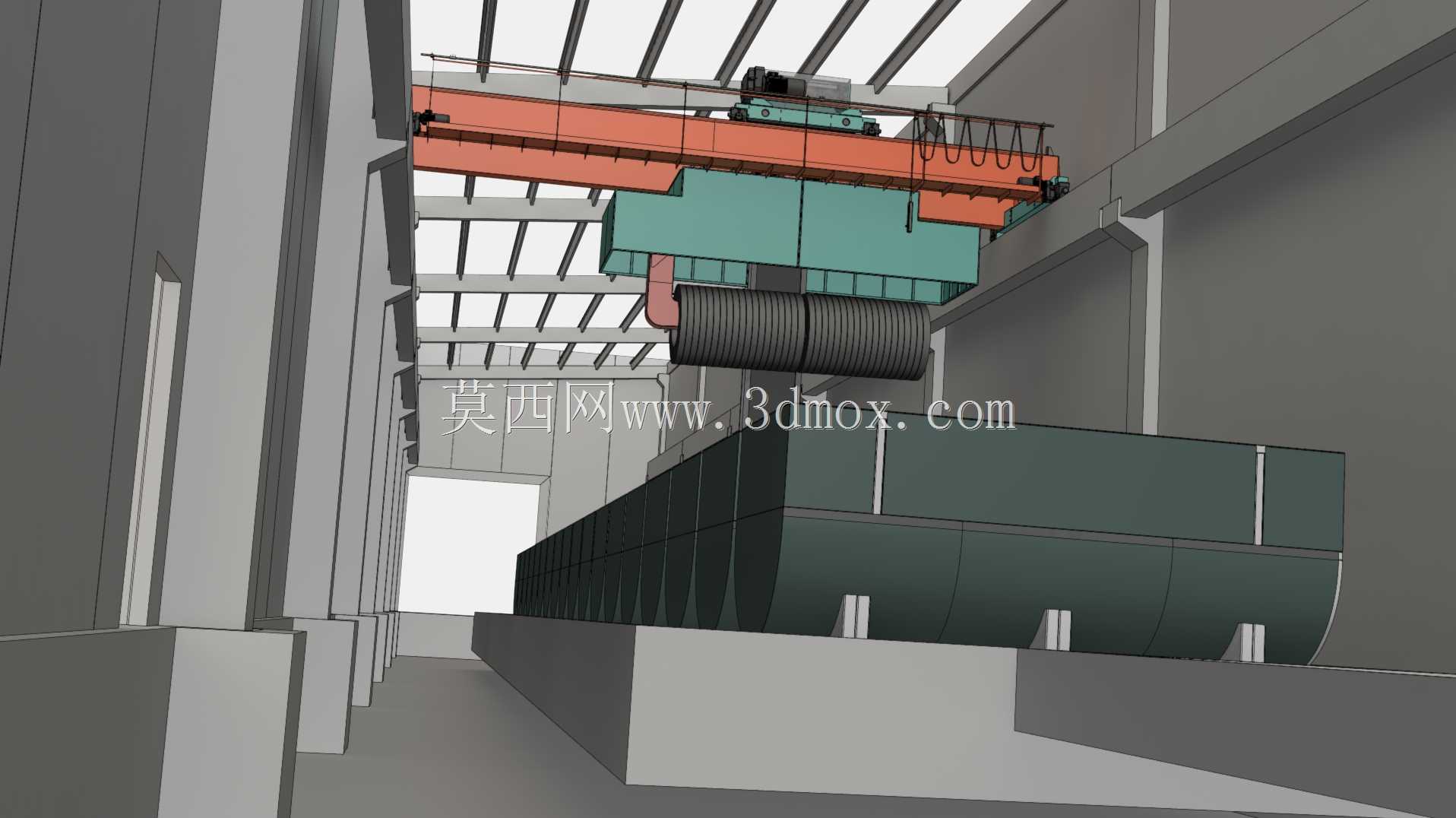

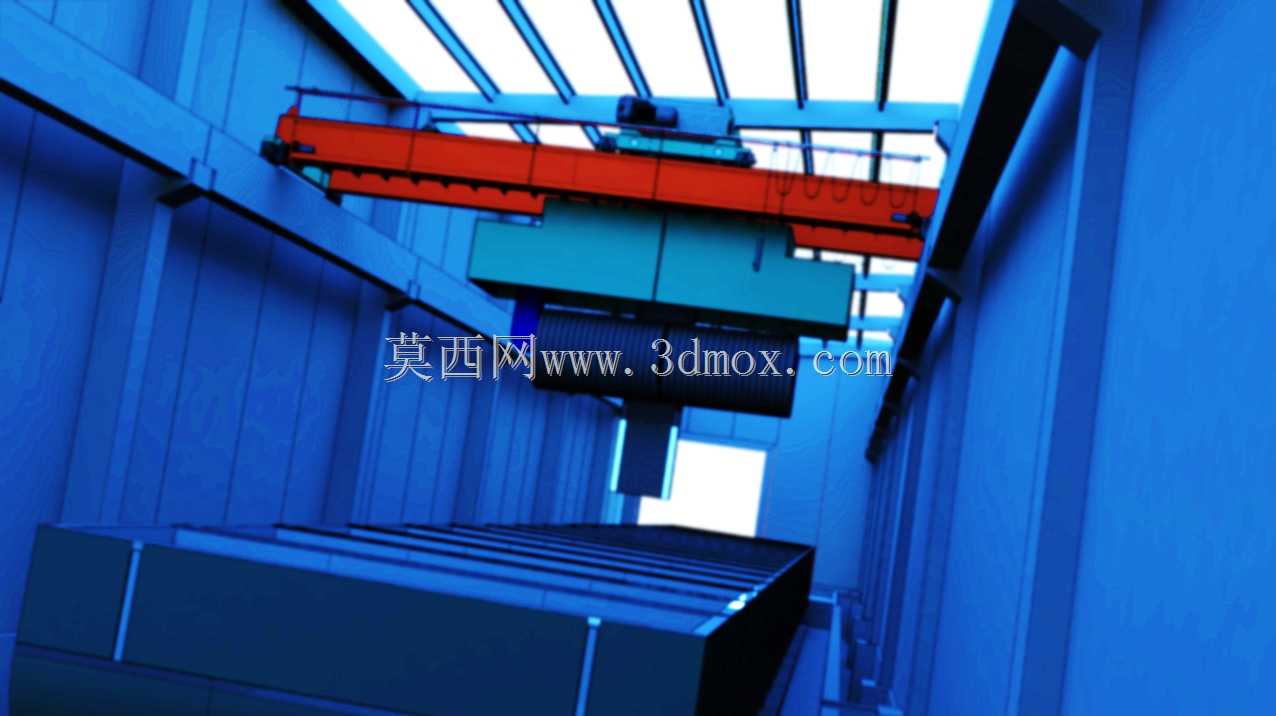

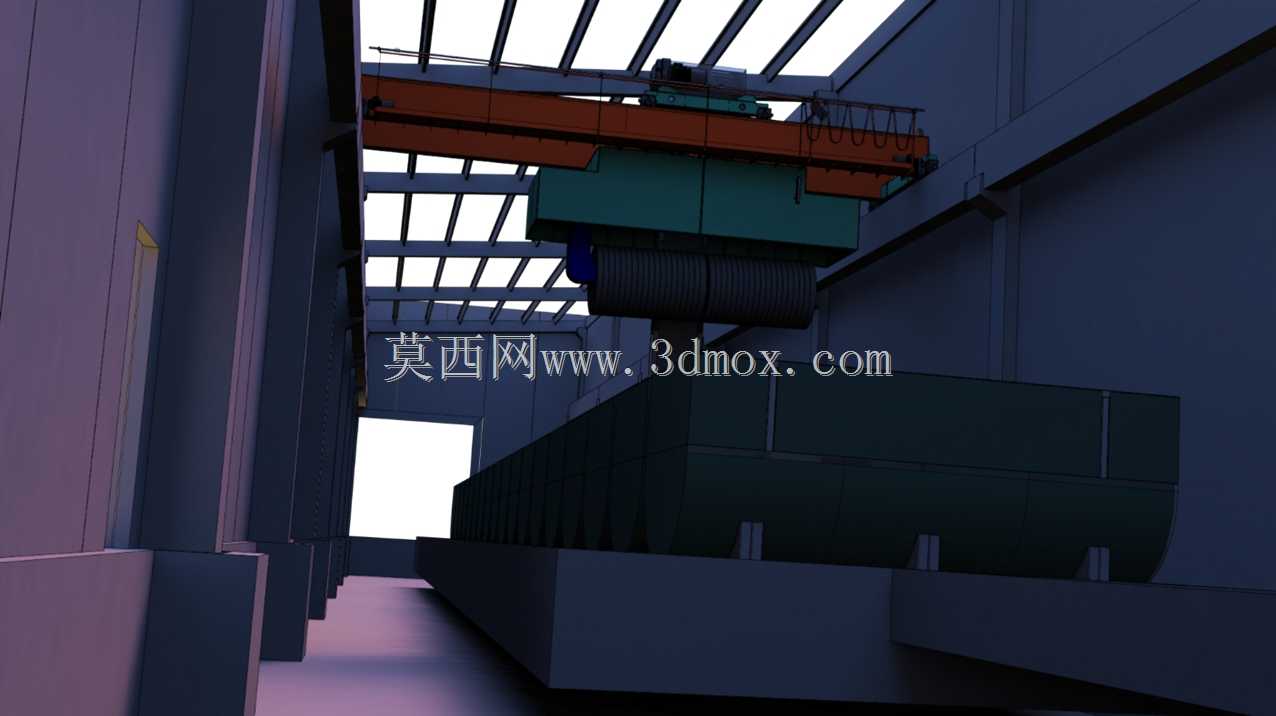

　　这类高架金属覆盖起重设备主要部署在大跨度重型工业厂房内部，多用于冶金、重型机械制造、大型构件预制车间的物料跨区转运作业，承担车间内重型工件、原材料、成品构件在不同工位、仓储区与加工区之间的垂直提升与水平输送任务，相比普通露天起重设备，全金属覆盖的外壳结构能够有效阻隔车间内的焊接飞溅、金属切削粉尘、切削液雾气对起重核心传动部件的侵蚀，尤其适合多工序交叉、作业环境存在较多金属碎屑与腐蚀性气雾的生产场景，能够大幅降低核心传动部件的日常维护频次，延长设备整体服役周期。从结构设计逻辑来看，该设备采用典型的双梁桥式承载架构，主梁采用箱型焊接结构，外部覆盖的金属护板沿主梁长度方向全段布置，护板与主梁骨架之间采用螺栓可拆卸连接，

　　既保证了防护结构的整体性，也方便后期对主梁内部的行走机构、供电线路、润滑管路进行检修维护。起重小车整体集成在双梁轨道上方，起升机构的卷筒、减速单元、制动模块全部被金属护罩完全包覆，仅预留钢丝绳垂向运动的开口，开口处配套设置了防尘刮屑结构，能够在钢丝绳收放过程中自动刮除附着在绳体表面的金属碎屑与灰尘，避免杂质卷入卷筒组造成钢丝绳异常磨损。设备的端梁部分同样设置了全覆盖金属护板，将行走轮组、驱动电机、限位触发机构完全封闭在护板内部，避免车间内散落的工件边角料、金属废料卡滞行走轮组，也能防止高空坠物直接冲击端梁传动部件。在安装边界层面，该设备的轨距适配常规18米到32米跨度的重型厂房，轨顶标高需要匹配厂房牛腿的设计承载高度，

　　设备整体起升高度可根据厂房净空高度调整，常规配置下起升高度覆盖12米到24米区间，额定起重量适配5吨到50吨级的常规重型车间吊运需求，安装时需要保证主梁两端的轨道平行度偏差控制在千分之一以内，轨道接头处的高低差不超过1毫米，避免大车行走过程中出现卡滞、啃轨问题。设备的供电采用滑触线集成布置方式，滑触线整体隐藏在主梁侧部的护板空腔内，仅在小车对接位置预留供电触点接口，相比外露式滑触线，这种布置方式能够避免车间内的粉尘堆积在滑触线表面造成接触不良，也能防止吊装作业过程中吊具、工件意外剐蹭供电线路引发安全事故。操作层面，该设备既支持司机室随动操作，也可配套无线遥控操作模式，司机室设置在主梁端部下方位置，外围同样采用金属护板包覆，

　　正面设置高强度钢化观察窗，能够让操作人员清晰观察到下方作业区域的吊载状态，护板的隔音设计能够降低车间内的设备噪音对操作人员的干扰。起升机构的制动系统采用双制动冗余设计，分别在高速轴与卷筒端设置独立制动单元，即使单路制动出现失效，另一路制动也能可靠锁定吊载位置，避免坠物风险。金属覆盖层的表面处理采用多层防腐喷涂工艺，底层做抛丸除锈处理，中间层涂覆环氧富锌底漆，面层采用耐油污、耐刮擦的聚氨酯面漆，能够适应车间内存在少量油污、酸碱气雾的作业环境，长期使用也不会出现护板表层锈蚀脱落的问题。在实际作业过程中，该设备的运行速度采用变频调速设计，大车行走、小车行走、起升三个动作均支持多档位速度调节，空载状态下可切换至高速运行模式提升转运效率，重载吊载时自动切换至低速平稳模式，减少吊载摆动幅度，提升作业过程的稳定性。设备的限位装置除了常规的行程限位、起升高度限位之外，还在金属护板的端部设置了防碰撞检测单元，当同一轨道上布置多台同类型起重设备时，防碰撞单元能够在两台设备间距达到安全阈值时自动触发减速、停机信号，避免设备之间发生刚性碰撞。考虑到重型车间的作业特点，该设备的钢丝绳采用镀锌高强度钢芯钢丝绳，相比普通纤维芯钢丝绳，钢芯钢丝绳的抗挤压性能更强，在卷筒多层缠绕的工况下不易出现绳芯变形、断丝问题，配合护板内部设置的自动润滑管路，能够定期对钢丝绳、行走轮轴承、齿轮啮合面进行自动注油润滑，无需人工高空作业完成润滑维护，大幅降低日常运维的安全风险。
