矿用卷扬式起重牵引设备结构设计

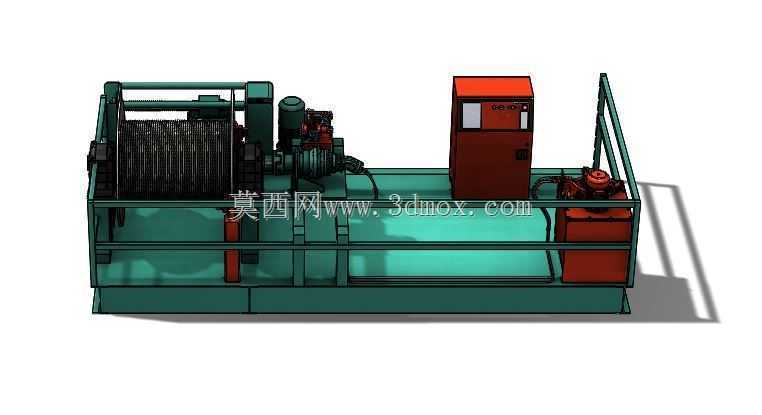

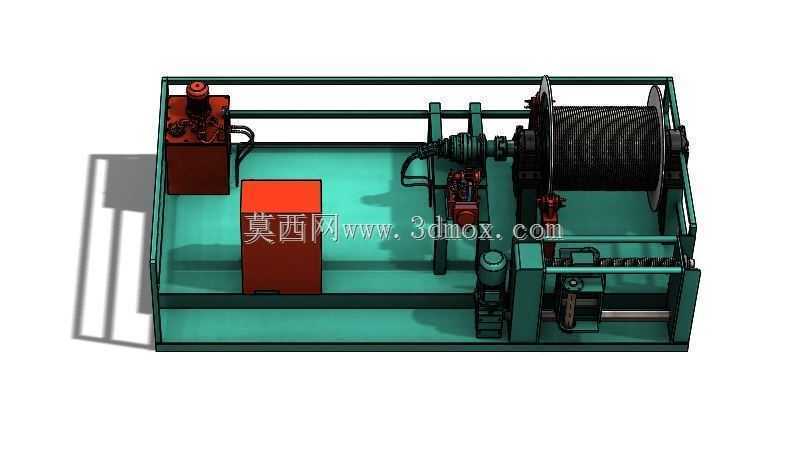

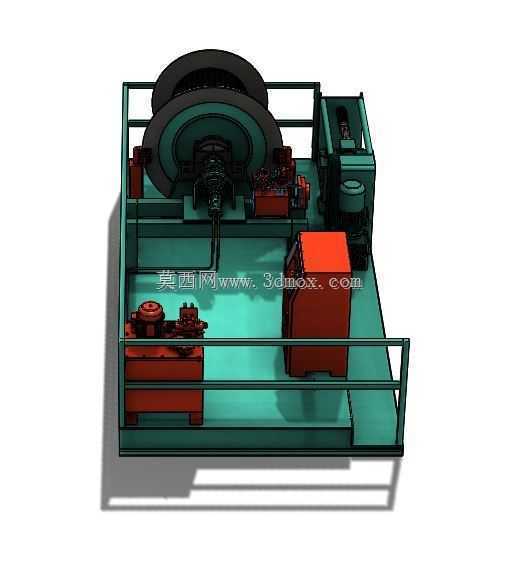

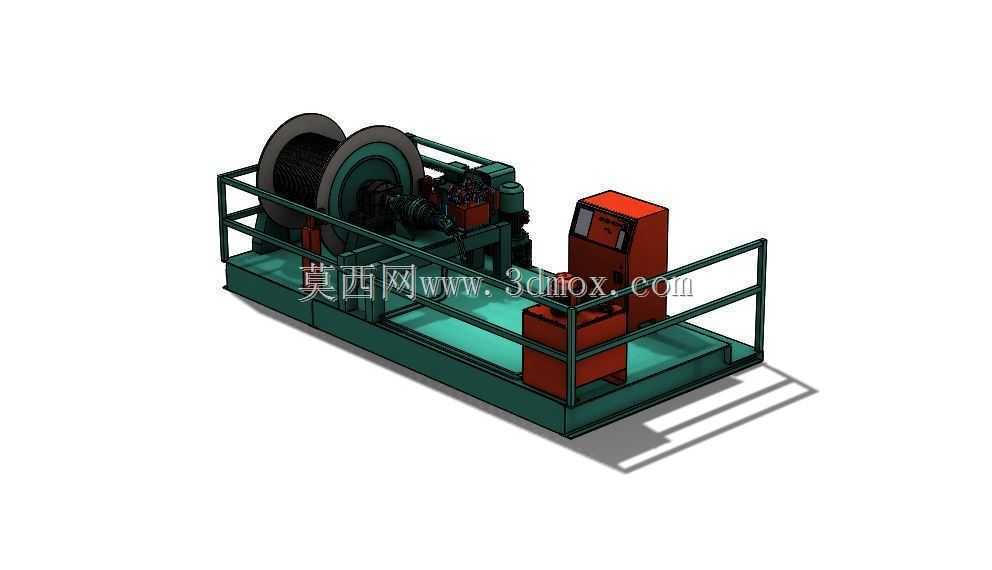

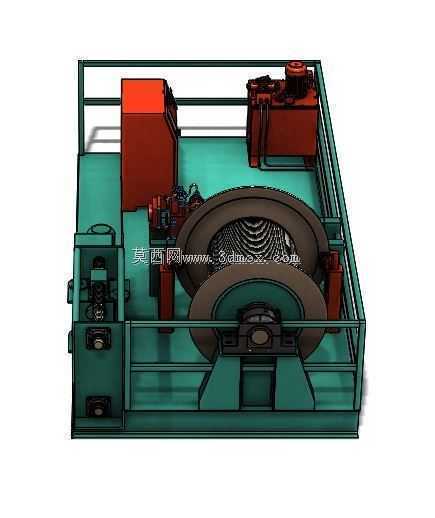

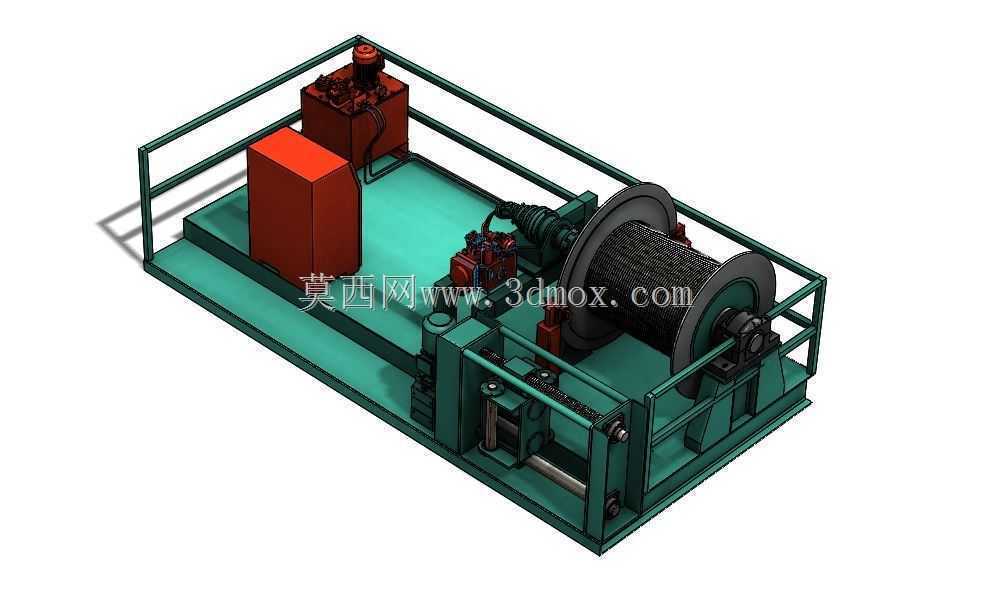

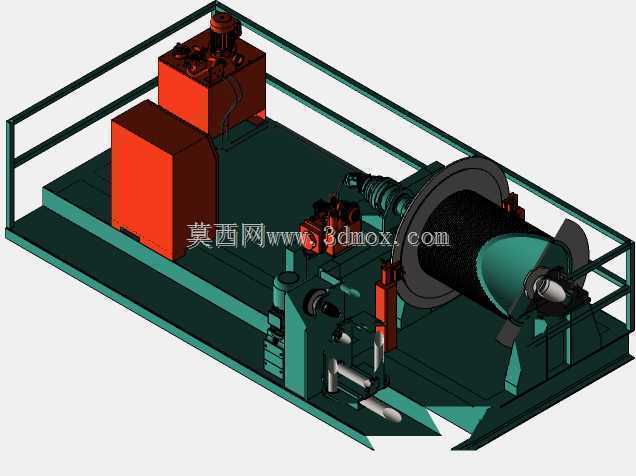

　　在地下矿山采掘、露天矿场物料转运以及选矿厂除砂工序的作业场景中，这类卷扬式起重牵引设备是衔接采掘面与中转堆场的核心作业单元，不同于通用建筑起重设备，矿用场景对设备的抗粉尘侵入、重载持续牵引、狭小硐室安装适配性有着极为严苛的要求。从结构布局来看，整套设备采用一体化撬装底座设计，所有功能单元全部集成在带防护护栏的钢制底座平台上，这种设计思路完全适配矿山现场无固定混凝土基础的快速转场需求，设备到场后仅需找平底座、固定地脚锚栓即可投入作业，省去了分体式设备冗长的现场安装调试周期。底座平台的承载框架采用型钢焊接成型，主承重梁选用热轧H型钢，辅梁采用等边角钢拼接，平台表面铺设花纹防滑钢板，既满足检修人员行走的防滑需求，

　　也能抵御矿渣飞溅对平台表面的冲蚀，护栏采用可拆卸式钢管结构，在设备需要通过狭窄巷道转运时，可快速拆除护栏缩减整体外形宽度，适配井下运输的尺寸边界。设备核心的牵引执行单元为大直径卷筒结构，卷筒表面加工有标准绳槽，可有序排布多层钢丝绳，避免乱绳咬绳问题，卷筒两端设置加高挡边，防止钢丝绳在大载荷牵引时脱出绳槽，卷筒的驱动端配套减速机构与制动单元，制动系统采用常闭式设计，失电状态下自动锁止卷筒，杜绝斜巷牵引时的溜车风险，这一设计完全契合矿山安全规程的强制要求。液压动力单元独立布置在平台一侧的防护区域内，包含液压油箱、柱塞泵组、控制阀组与冷却组件，整套液压管路采用硬管加铰接接头的排布方式，减少软管在矿尘环境下的老化破损风险，

　　阀组集中安装在防护箱内，避免矿渣、淋水对阀件的冲蚀，液压系统的压力参数匹配重载牵引的峰值载荷需求，同时设置过载溢流保护，当牵引载荷超过额定阈值时自动溢流卸压，保护结构件与传动部件不受冲击损坏。电气控制柜体采用厚钢板焊接的密封结构，柜体边缘设置防水胶条，所有进出线接口采用格兰头密封，防护等级满足井下多尘、淋水的作业环境要求，柜体内部预留变频器与PLC扩展安装位，可根据现场需求升级为远程控制或自动排线牵引模式。在安装边界层面，整套设备的外形尺寸充分考虑了井下巷道的运输限界，底座宽度控制在常规矿用平板车的运载宽度范围内，整体高度满足井下主要运输巷道的净高要求，设备重心经过优化设计，落在底座承载区域的几何中心附近，

　　避免转运过程中出现侧翻风险。设备的钢丝绳出绳方向可根据现场作业需求调整，既可以沿底座轴向出绳完成斜巷矿车牵引，也可以通过加装导向滑轮实现侧向出绳，完成采掘面设备的移位吊装作业。在选矿厂除砂工序中，该设备可配套抓斗完成沉砂池内矿砂的抓取转运，卷筒的转速参数经过匹配设计，可实现抓斗的平稳升降与精准对位，避免矿砂撒落。整套结构的设计过程中，所有受力焊缝都标注了明确的焊高要求与探伤标准，主承重结构的焊缝要求进行磁粉探伤，杜绝焊接缺陷带来的结构失效风险，转动部位的轴承座全部采用密封式滚子轴承，加注耐高低温的锂基润滑脂，延长井下恶劣环境下的维护周期，减少设备停机时间。护栏的高度符合机械安全防护标准，在液压站、卷筒等危险区域的护栏间隙做了加密处理，防止检修人员意外触碰运动部件。设备底座上预留了多个吊装孔位，适配矿用起重机的吊装作业需求，吊装孔位周边做了加强筋补强，避免吊装过程中出现底座变形。
