战术光学瞄准镜结构设计方案

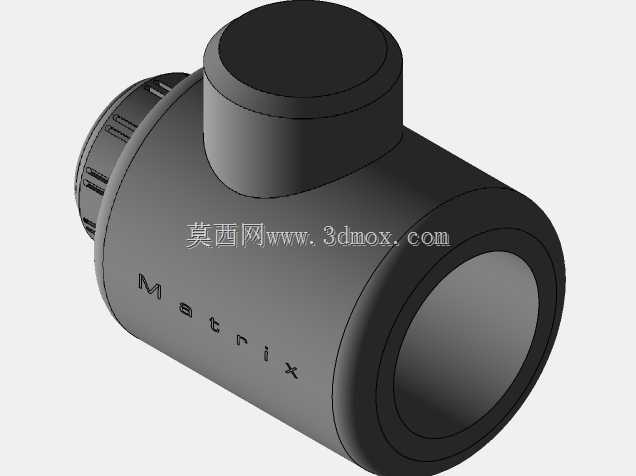

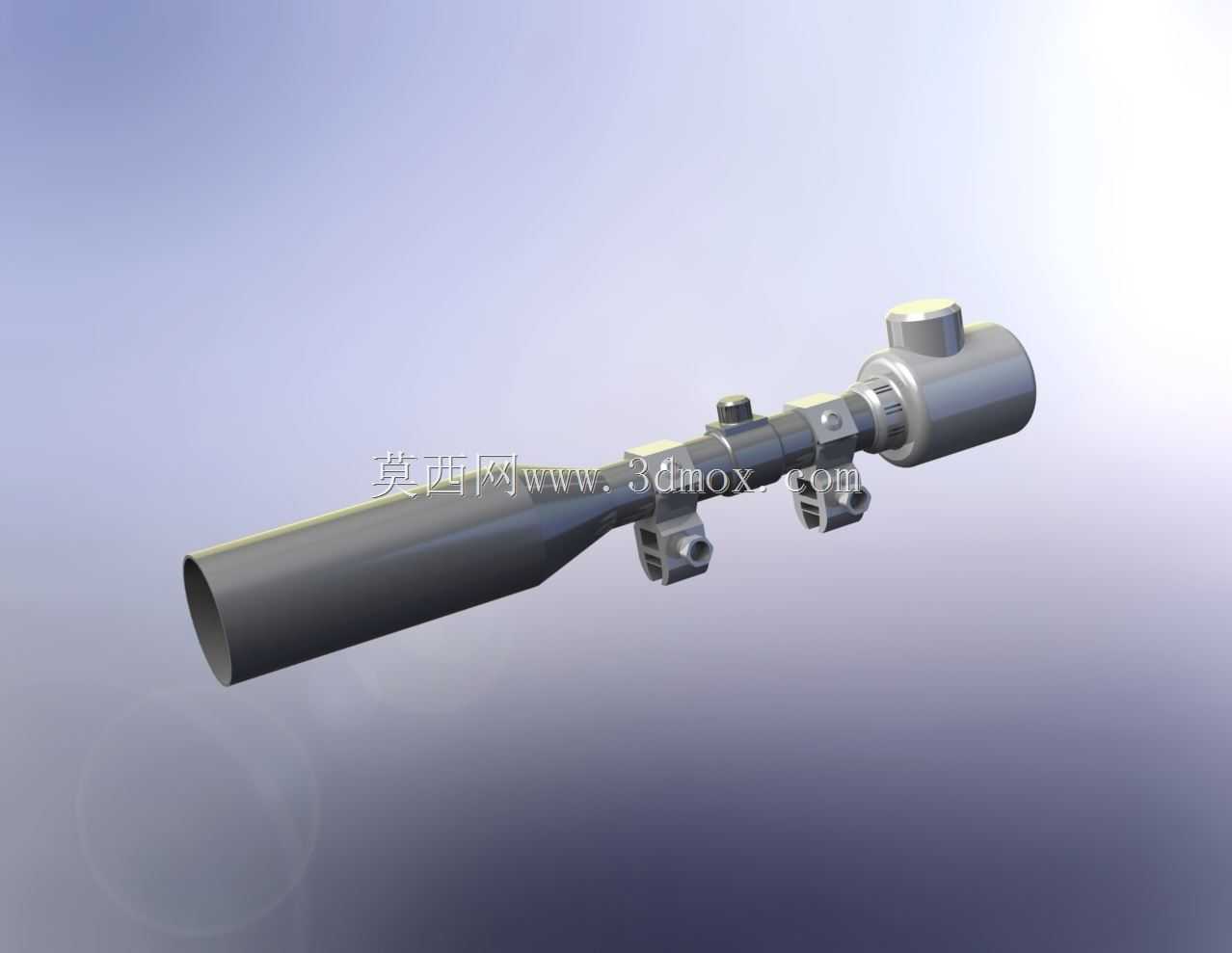

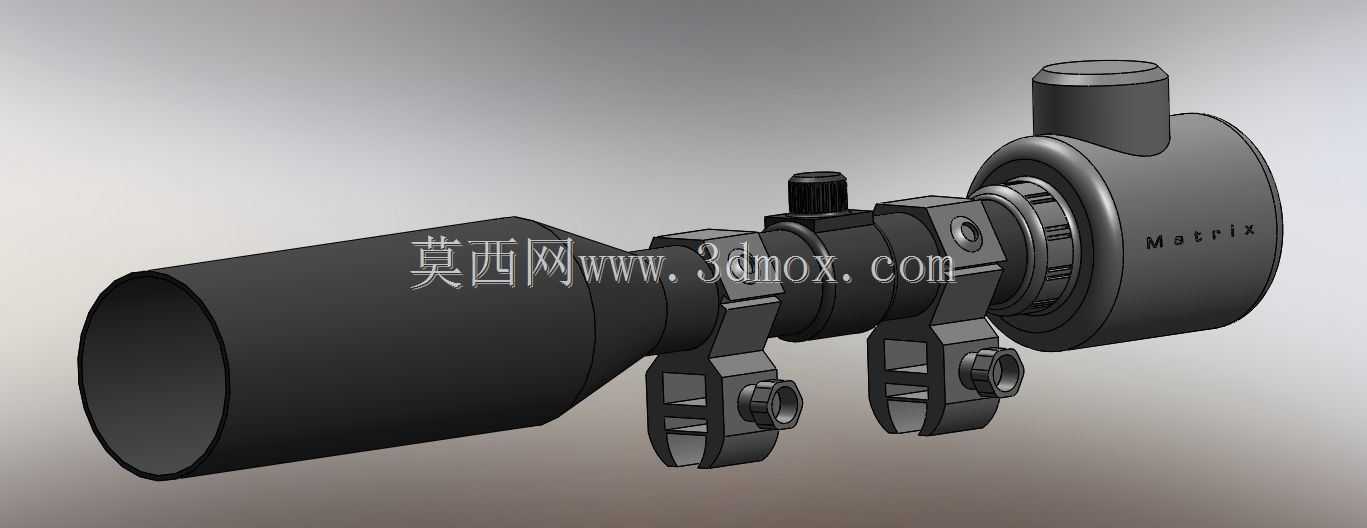

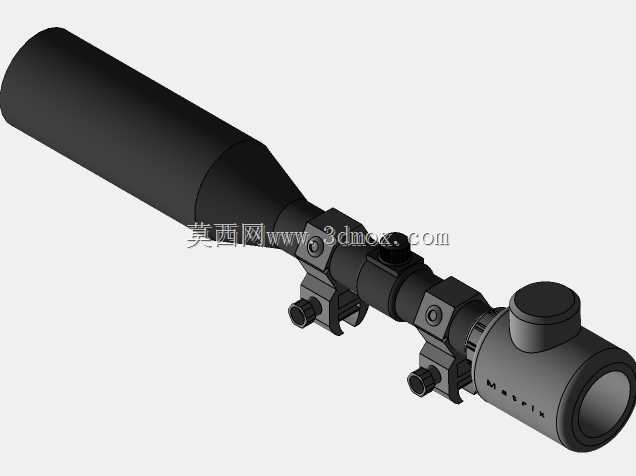

这款瞄准镜的结构设计围绕实战使用场景展开，镜身采用分段式同轴布局，从物镜端到目镜端依次设置物镜防护段、变倍调节环、弹道调节旋钮、安装夹具段、目镜调节段，整体同轴度公差控制在0.02mm以内，保证光学通路的准直性，避免成像偏移。物镜端采用大口径收光设计，镜筒外壁做防滑滚花处理，可加装遮光罩、物镜保护盖等附件，适配不同光照环境下的使用需求，避免强光直射产生眩光影响瞄准精度。变倍调节环设置在镜身中部靠前位置，环身做等距防滑凹槽，戴战术手套操作时也能精准转动调节倍率，调节档位有清晰的定位咔哒声，每档对应固定倍率变化，无需目视查看环身刻度即可完成倍率切换。顶部的弹道高低调节旋钮、侧方的风偏调节旋钮均采用密封式结构，旋钮帽做防滑纹理，调节时每转动一格对应100米距离上1cm的弹着点偏移，调节机构内置弹簧预紧结构，避免枪械射击产生的后坐力导致旋钮移位，保证校准后的瞄准参数稳定。安装夹具采用分体式双环抱箍结构，两个抱箍分别固定在镜身的前后平直段，抱箍内侧做圆弧贴合面，与镜身外壁完全贴合，避免夹紧时产生应力集中导致镜身变形影响光学精度；抱箍下方为皮卡汀尼导轨适配卡槽，卡槽宽度符合标准战术导轨尺寸，锁紧螺丝采用内六角结构，拧紧后可提供足够的夹紧力，能承受大口径枪械连续射击的后坐力冲击，不会出现瞄准镜移位、松动的问题。目镜端做了屈光度调节结构，可适配不同视力的使用者，旋转目镜环即可调节成像清晰度，目镜外圈预留了防反光蜂窝罩的安装螺纹，可按需加装附件。整体结构做了密封设计，镜身各连接部位均设置密封圈，可满足日常野外使用的防尘、防泼溅需求，镜身表面做哑光氧化处理，避免反光暴露位置。设计过程中重点控制了整体重量，在保证结构强度的前提下，镜身采用轻量化结构设计，避免加装后导致枪械前端过重影响据枪稳定性，安装时两个抱箍的间距可根据不同枪械的导轨长度灵活调整，适配多数带标准皮卡汀尼导轨的枪械，安装后瞄准镜轴线与枪管轴线的高度差控制在合理范围，无需过高的瞄准基座即可完成贴腮瞄准，符合实战使用的人机工程要求。
