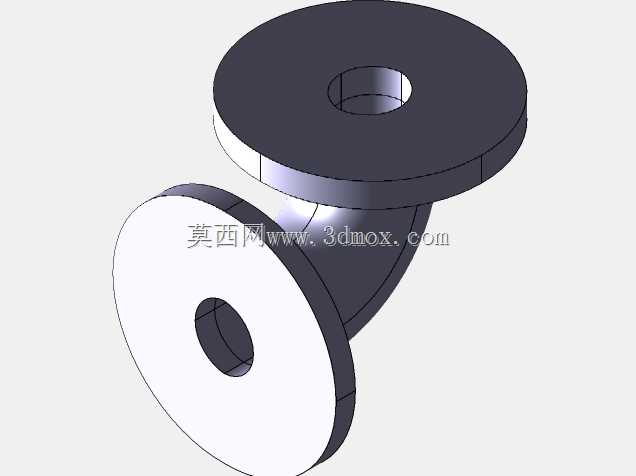

CA6140车床用90度法兰连接肘管结构

　　在普通卧式车床的冷却系统、润滑回路布设中，管路转向连接件的结构合理性直接影响管路排布的顺畅度与后期维护的便捷性，这款肘管结构正是针对CA6140车床内部管路90度转向的布设需求做的练习建模，完全从实际安装场景的约束条件出发完成结构搭建。从实际应用场景来看，CA6140车床的床头箱、溜板箱位置的润滑油路，以及冷却泵到刀架区域的切削液输送管路，经常会遇到垂直面与水平面管路对接的需求，常规的直角弯头在安装时容易和周边的箱体加强筋、走线槽产生干涉，而这款肘管采用两端带圆形法兰盘的结构，安装时不需要转动整根管路，只需要对齐法兰盘上的安装孔位，穿入固定螺栓即可完成对接，能有效适配车床内部狭窄的安装空间，避免管路安装时和周边零部件产生位置冲突。

　　从功能特性来看，这款肘管的两个法兰端面均为精加工贴合面，对接时配合密封垫片就能实现可靠的管路密封，避免输送润滑油或者切削液时出现渗漏问题；中间的弯曲段采用平滑圆弧过渡，没有直角弯折的死角，流体在管路内部转向时的阻力更小，不会出现杂质沉积堵塞管路的问题，不管是输送粘度偏高的润滑油，还是混有切屑的切削液，都能保持顺畅的流通状态。从设计思路上，建模时优先确定了两个法兰端面的垂直位置关系，先以两个对接管路的中心轴线交点为基准，确定90度的转向角度，再根据管路的通径需求确定中间弯曲段的内径尺寸，弯曲段的曲率半径取通径的1.5倍，既保证流体转向顺畅，又不会因为曲率半径过大导致整体结构占用过多安装空间；两端的法兰盘厚度根据管路的工作压力做匹配，

　　法兰盘上的安装孔采用均匀圆周排布，安装时可以根据周边空间调整法兰的固定角度，适配不同的安装方位。从外形尺寸与安装边界来看，两个法兰盘的外径尺寸一致，安装时法兰盘的外圆不会超出车床预留的管路安装槽边界，中间弯曲段的外轮廓做了等壁厚处理，整体结构的重量更轻，不会因为管路连接件的自重给两端管路带来额外的负载；安装时两个法兰端面分别对接对应方向的管路法兰，整体结构的安装边界完全控制在预设的管路布设空间内，不会和旁边的齿轮传动轴、操作手柄等运动部件产生运动干涉，即使后期需要拆卸维护，只需要拆开两端法兰的固定螺栓，就能直接取下肘管，不需要拆解周边的其他零部件，维护操作的便捷性更高。建模过程中完全参照实际机加工件的工艺要求做结构处理，

　　法兰端面和中心孔的同轴度、两个法兰端面的垂直度都按照机械加工的常规公差要求做了约束，中间弯曲段和两端法兰的衔接位置做了圆角过渡，避免应力集中导致的结构开裂问题，虽然是练习用途的建模，但所有结构细节都完全符合实际机械零部件的设计规范，能直接用于类似管路转向场景的结构参考，也可以作为同类连接件建模的结构参照，帮助初学者掌握法兰类弯头的建模逻辑与结构设计要点，理解管路连接件设计中安装空间、流体特性、加工工艺三者之间的平衡关系。
