C型螺旋压紧式手动夹紧工装结构

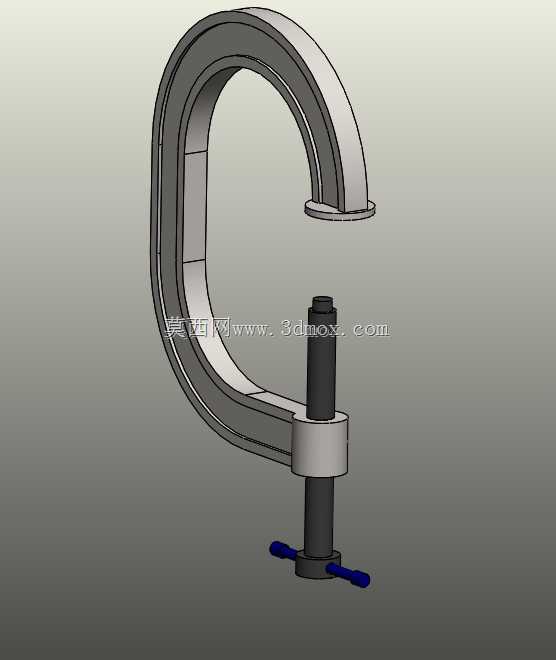

　　日常工装夹具设计场景里，手动夹紧类部件的出镜率一直不低，这类无需外接动力源的装夹结构，在小批量零件加工、维修装配、工件临时固定场景下的适配性极强，不需要布置气源、液压管线，也不用配套电控系统，拿到作业现场就能直接投入使用，对零散工位、野外维修场景的友好度很高。这款C型结构的手动夹紧部件，整体采用开式C形架作为主体承载结构，架体截面做了等强度过渡设计，从架体开口端到固定底座的位置，截面厚度随受力弯矩的变化做渐变处理，避免应力集中导致架体开口端出现张开变形，长期反复受力后也能保持开口尺寸的稳定性，不会因为架体塑性变形导致压紧力不足。

　　压紧执行部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，能承受更大的轴向压紧力，同时螺纹副的磨损速度更慢，反复旋拧操作后的间隙增量更小，长期使用也不会出现压头晃动的问题。压杆底部配套了T型转动手柄，手柄两端做了防滑滚花处理，操作人员施加旋拧力矩的时候不需要额外配套扳手，直接用手转动手柄就能完成压紧与松脱动作，手柄的力臂长度经过匹配计算，普通人手施加的力就能转化为足够的工件压紧力，不会出现力矩不够压不紧、或者力臂过长导致操作空间不足的问题。压杆下端的压头做了平面接触设计，接触端面带有轻微的圆角过渡，压紧工件表面的时候不会因为尖锐棱边划伤工件表面，同时压头与压杆之间采用小间隙配合，压紧过程中压头可以自适应小角度的工件表面倾斜，保证压紧面完全贴合，不会出现点接触导致工件局部压痕、或者压紧力偏移的问题。

　　从安装适配边界来看，这款夹紧结构的开口深度与开口高度覆盖了常规小型零件的装夹尺寸范围，架体底部为平整平面，可以直接放置在工作台面使用，也可以通过底部的安装孔配合螺栓固定在专用工装台、焊接变位机或者装配工位上，固定后不会因为压紧反力出现移位。整个总成一共包含四个独立零件，分别是C型承载架、传动压杆、压紧滑套、操作手柄，零件数量少，加工工艺性好，架体部分可以采用型材弯制后焊接成型，也可以采用整块坯料铣削加工，不同加工批量下都能找到适配的加工方案，后期维护也很简单，螺纹副定期涂抹润滑脂就能保证操作顺畅，出现零件磨损后单独更换对应配件即可，不需要整体报废。

　　在实际应用场景中，这类夹紧结构可以适配多种作业需求：钳工工位上用来固定待锉削、钻孔的小型零件，焊接作业时临时固定拼接的钣金件，装配工序里压紧待粘接、待铆接的部件，甚至家用维修场景里固定待拆装的小零件都能适用。设计过程中特意控制了整体重量，单人就能轻松搬运转移，不会因为自重过大导致挪动困难，架体的外轮廓全部做了倒钝处理，没有尖锐的外露棱边，操作过程中不会划伤操作人员的手臂。滑套与C型架竖臂的配合间隙控制在合理范围内，既保证压杆上下移动的时候不会出现卡滞，也不会因为间隙过大导致压杆倾斜，保证压紧力始终垂直于工件承载面，避免压紧过程中工件出现侧向滑移。

　　不同于动力夹紧结构需要考虑密封、线路布置、压力调节等复杂问题，这类纯机械结构的手动夹紧部件可靠性极高，不存在漏气、漏油、电路故障等问题，在恶劣的作业环境下，比如多粉尘、潮湿的维修现场，也能正常工作，不需要做特殊的防护处理。设计时对螺纹的旋合长度做了优化，保证整个压紧行程内螺纹都有足够的啮合长度，不会出现滑牙问题，压杆的行程长度预留了足够的调节余量，可以适配不同厚度的被夹工件，不需要额外加装垫块就能完成一定尺寸范围内的工件装夹。
