多通道旋转枪管结构设计

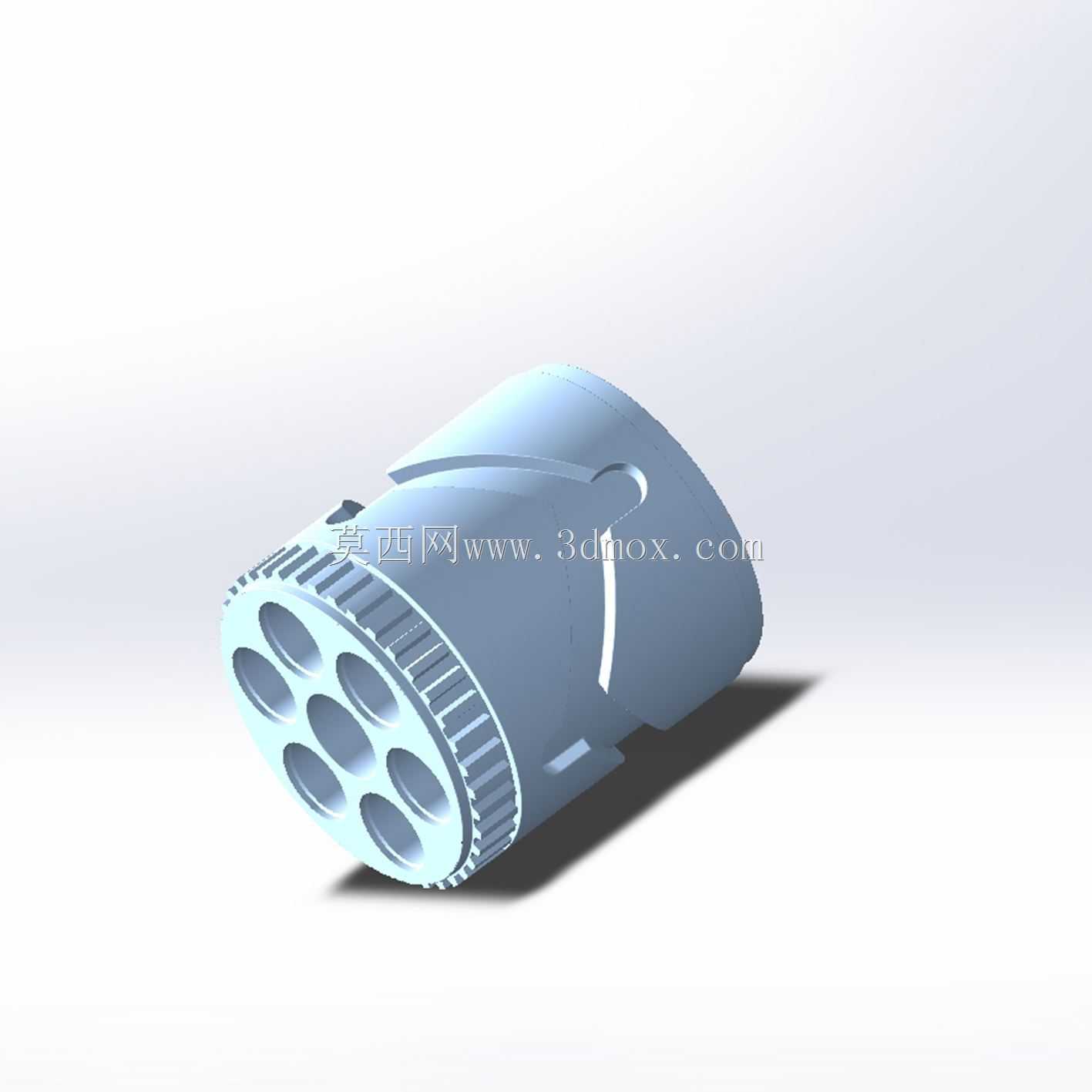

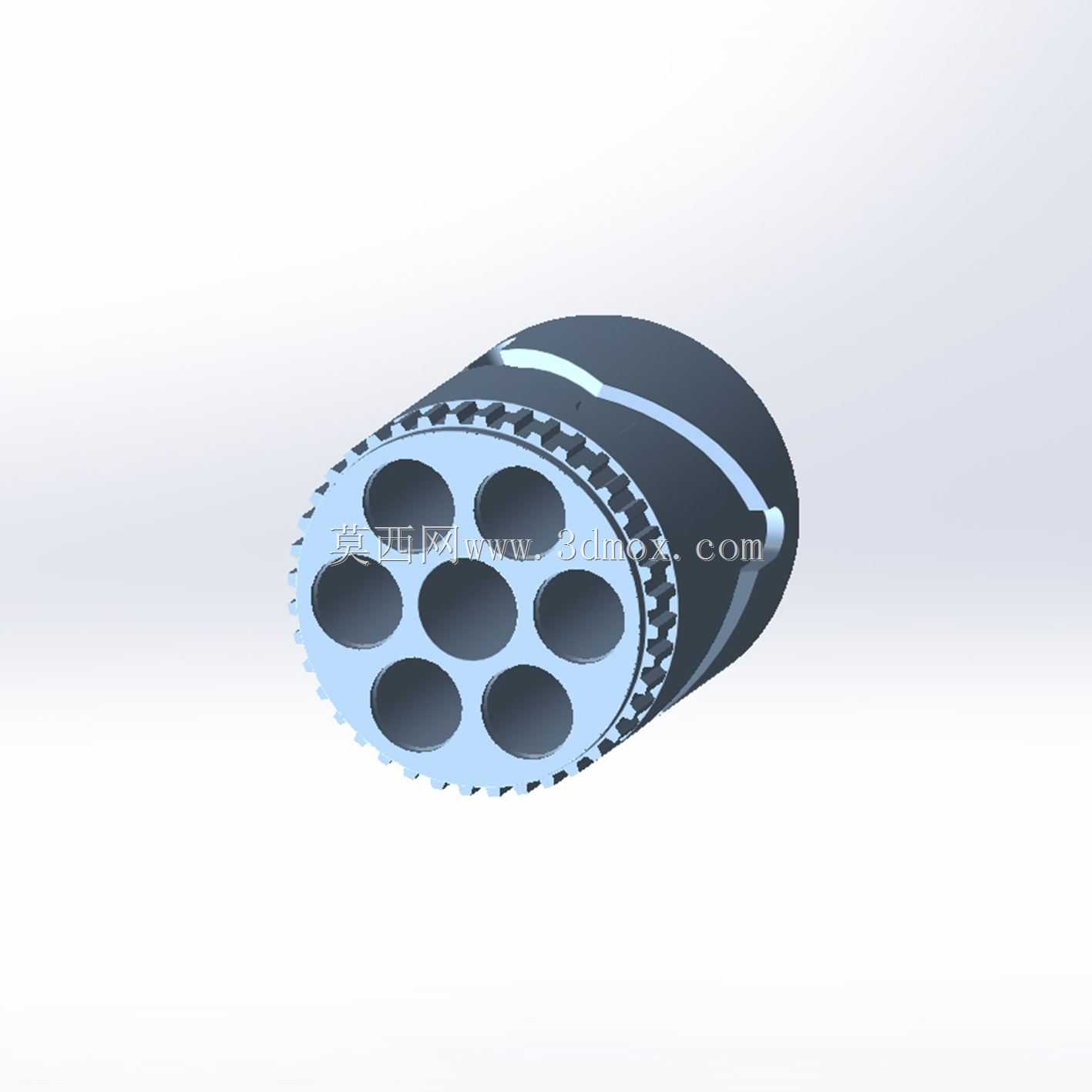

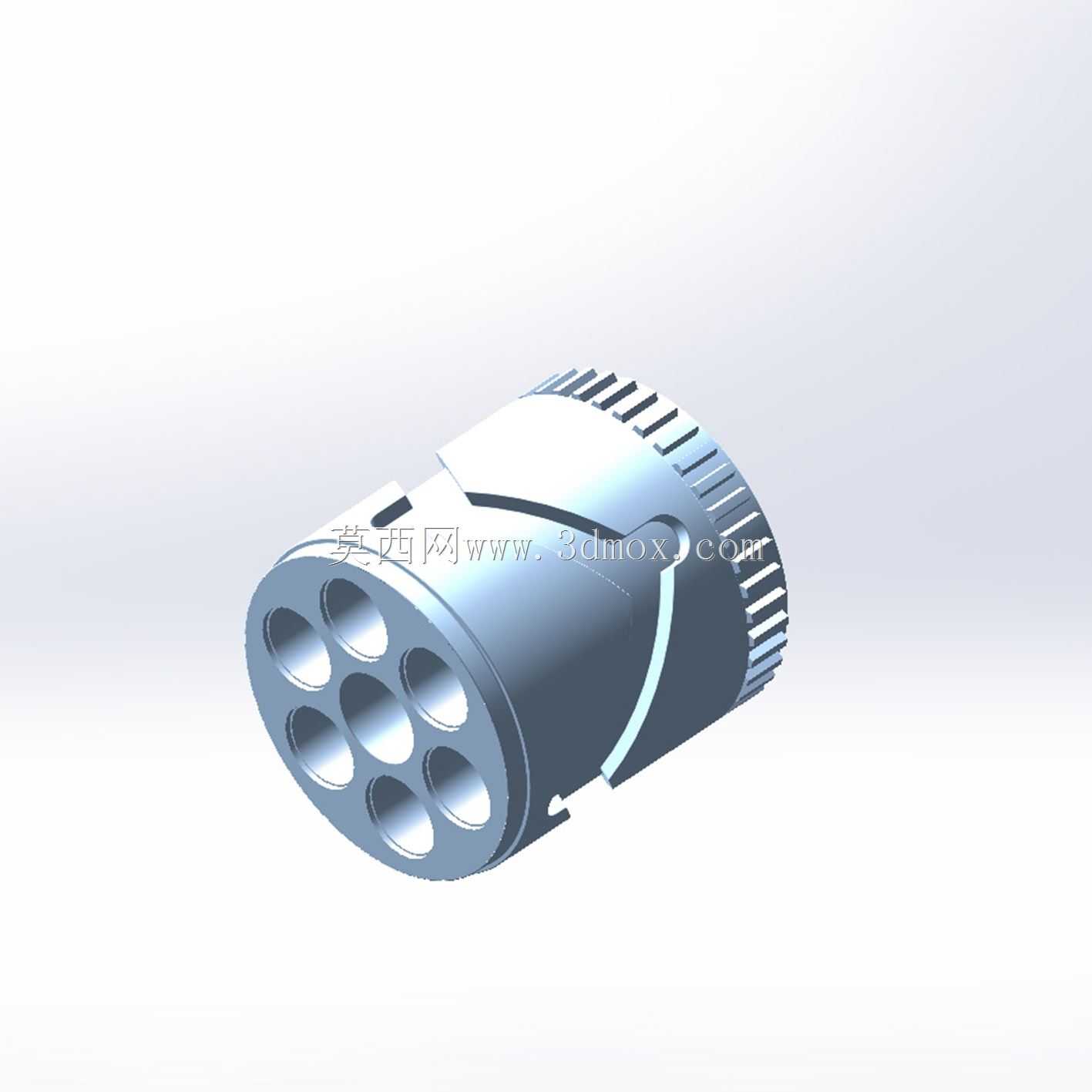

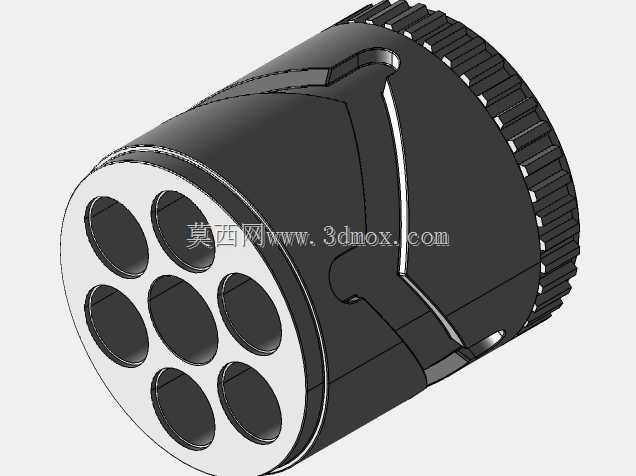

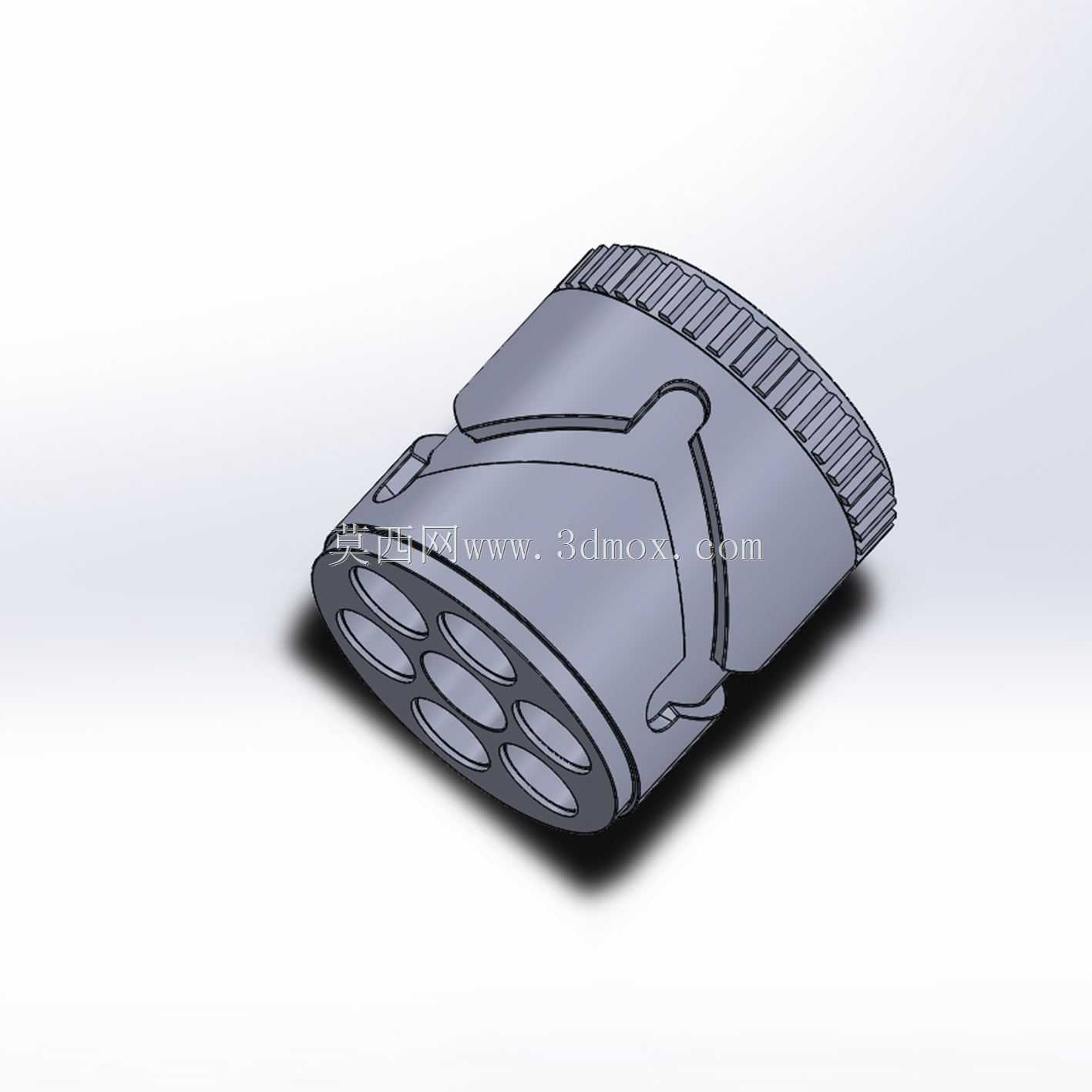

该结构主要应用于多管类发射装置的前端导流与旋转承载部位，在实际工况中承担多介质通路同步导通、周向旋转定位、前端受力承载的核心作用，区别于单通道固定枪管结构，其多组并行排布的内孔通道可在旋转过程中依次对接后端供料/供弹工位，实现连续循环作业，大幅提升单次循环的作业效率。从结构设计逻辑来看，前端面均匀排布的七个圆形内孔沿中心轴线周向均布，孔位同轴度公差控制在0.02mm以内，保证每个通道与后端工位对接时的密封贴合度，避免出现介质泄漏或者对位偏差问题。外圆面设计的滚齿结构并非传统传动齿，而是用于旋转过程中的手动微调定位或者外置棘爪的步进卡位，齿形采用直纹滚花与矩形齿结合的形式，既可以增大手动调节时的摩擦力，也能配合棘爪实现周向角度的精准锁止，防止作业过程中出现枪管移位。外侧面开设的两处弧形凹槽，一处用于安装定位销，与旋转基座上的限位槽配合，限定枪管的旋转行程范围，避免超程转动导致通道对接错位；另一处凹槽为密封件安装槽，可嵌入O型密封圈，在旋转过程中实现通道与固定基座之间的动密封，阻断介质从配合间隙渗漏的路径。从安装边界来看，该构件整体为回转类结构，最大外圆直径为前端带齿部位的尺寸，安装时需从基座前端沿轴向推入，配合面采用H7/g6的间隙配合，既保证旋转过程的顺畅度，又不会出现过大的径向窜动；轴向定位依靠前端面的台阶与后端的锁紧压盖实现，轴向窜动量控制在0.01-0.03mm区间，兼顾旋转灵活性与定位精度。在实际选型适配时，需注意内孔通道的通径与后端供料接口的尺寸匹配，滚齿部位的齿距需与配套棘爪的步进角度对应，保证每次旋转的角度刚好让单个通道与后端工位完全对正；构件整体采用高强度合金钢材质，表面做硬化处理，可承受通道内介质的高压冲击与旋转过程中的摩擦损耗，长期作业下不易出现内孔磨损或者齿形崩缺的问题。该结构的设计重点在于平衡旋转顺畅度、定位精度与密封性能三者的关系，没有多余的冗余结构，所有外轮廓的切削、开槽、齿形加工都可通过常规数控车床与加工中心完成，加工工艺性较好，适合批量生产加工，在多工位连续作业的发射、喷涂、流体分配类设备中都可适配使用。
