涡扇发动机混流式排气混合器结构设计

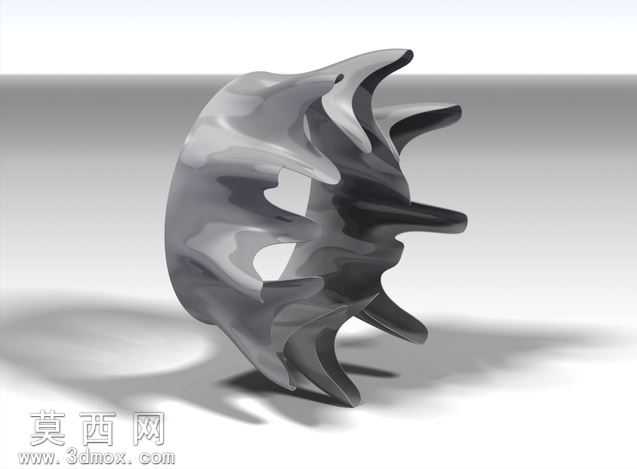

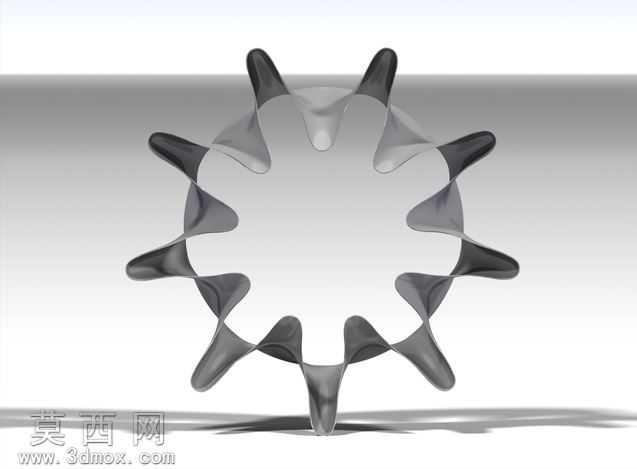

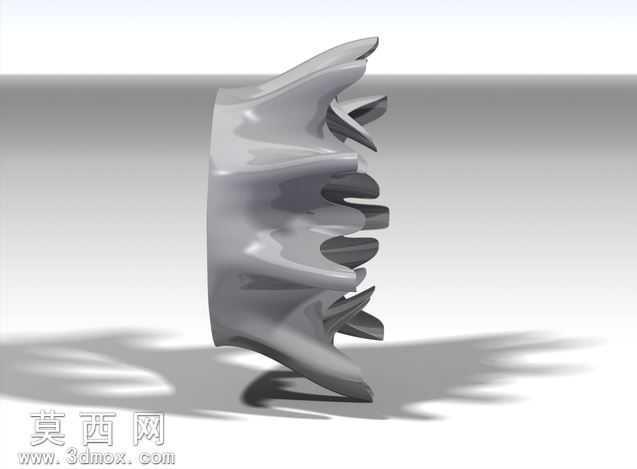

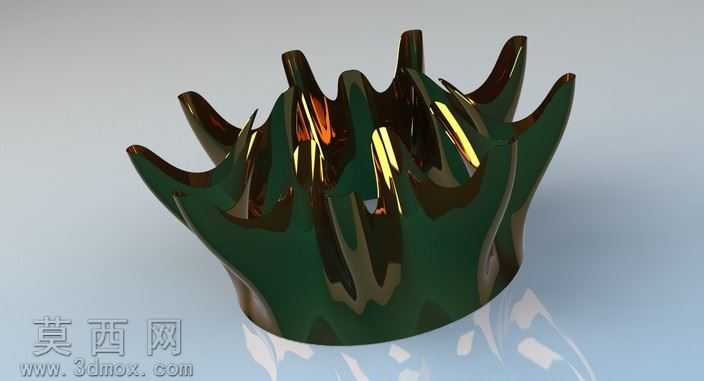

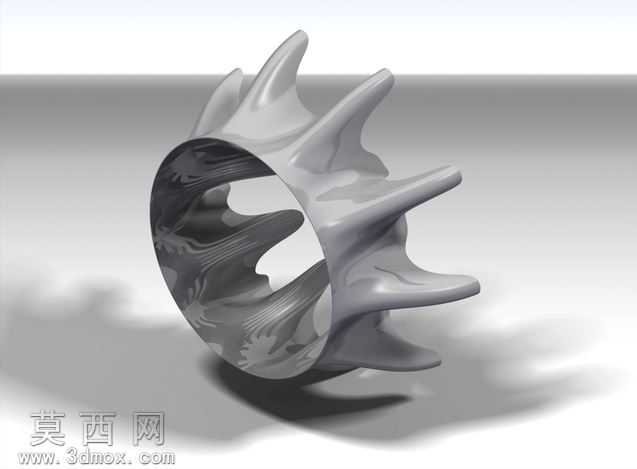

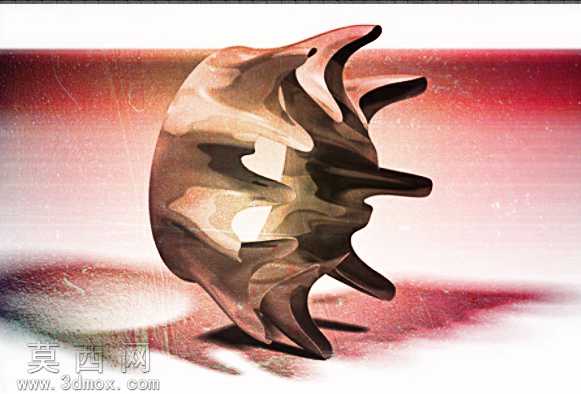

该作品为涡扇发动机配套的混流式排气混合器三维建模成果，整体建模围绕航空动力排气系统的混流功能需求展开，在三维建模过程中，首先梳理了混流式排气混合器的工作逻辑：该部件需要将涡轮后不同流速、温度的内外涵道气流进行充分掺混，在降低排气温度、优化排气流场的同时，兼顾推力性能与排气降噪的需求，因此整体造型没有采用规则的回转体结构，而是设计了多组沿周向均匀分布的异形导流凸齿与镂空混流通道。建模阶段以中心回转基准为基础，先构建混合器的主体环形基体，再通过曲面放样、边界融合的方式逐一生成向外延伸的导流齿结构，每一处导流齿的曲面弧度都经过反复调整，确保气流经过时能够形成有序的涡流，带动内外涵气流快速掺混，同时避免气流在结构表面产生不必要的流动分离，降低排气阻力。材质渲染阶段，主体采用高温合金的金属质感表现，通过调整材质的反射率、粗糙度参数，还原航空发动机热端部件经过高温工况后的哑光金属质感，搭配柔和的环境光影，将复杂的曲面结构轮廓清晰呈现，每一处镂空通道的边缘过渡、导流齿的曲面曲率变化都能直观展现。结构设计上，该混合器采用一体化的周向布局，所有导流结构与主体基体为连续整体，没有多余的拼接结构，既符合航空部件轻量化、高结构强度的设计要求，也能保证气流在混合腔内的流动连续性，相邻导流齿之间的镂空区域为气流的交互掺混提供了流通路径，凸齿的尖端朝向排气出口方向，能够对流出的气流起到导向梳理的作用。设计思路上摒弃了传统排气混合器的简单直筒或波瓣结构，参考了仿生造型的流体优化逻辑，整体外观呈现出类似水母的流畅曲面形态，在保证混流效率的前提下，尽可能减少结构本身的气流阻力，同时让整体造型更具工业设计美感，每一处曲面的曲率过渡都做了顺滑处理，没有尖锐的棱角或突兀的结构转折，既满足流体力学的性能要求，也让三维模型的视觉呈现更具整体性，能够直观展现混流式排气混合器的结构特点与工作形态。
