MK808B安卓电视棒外置SMA天线固定支架

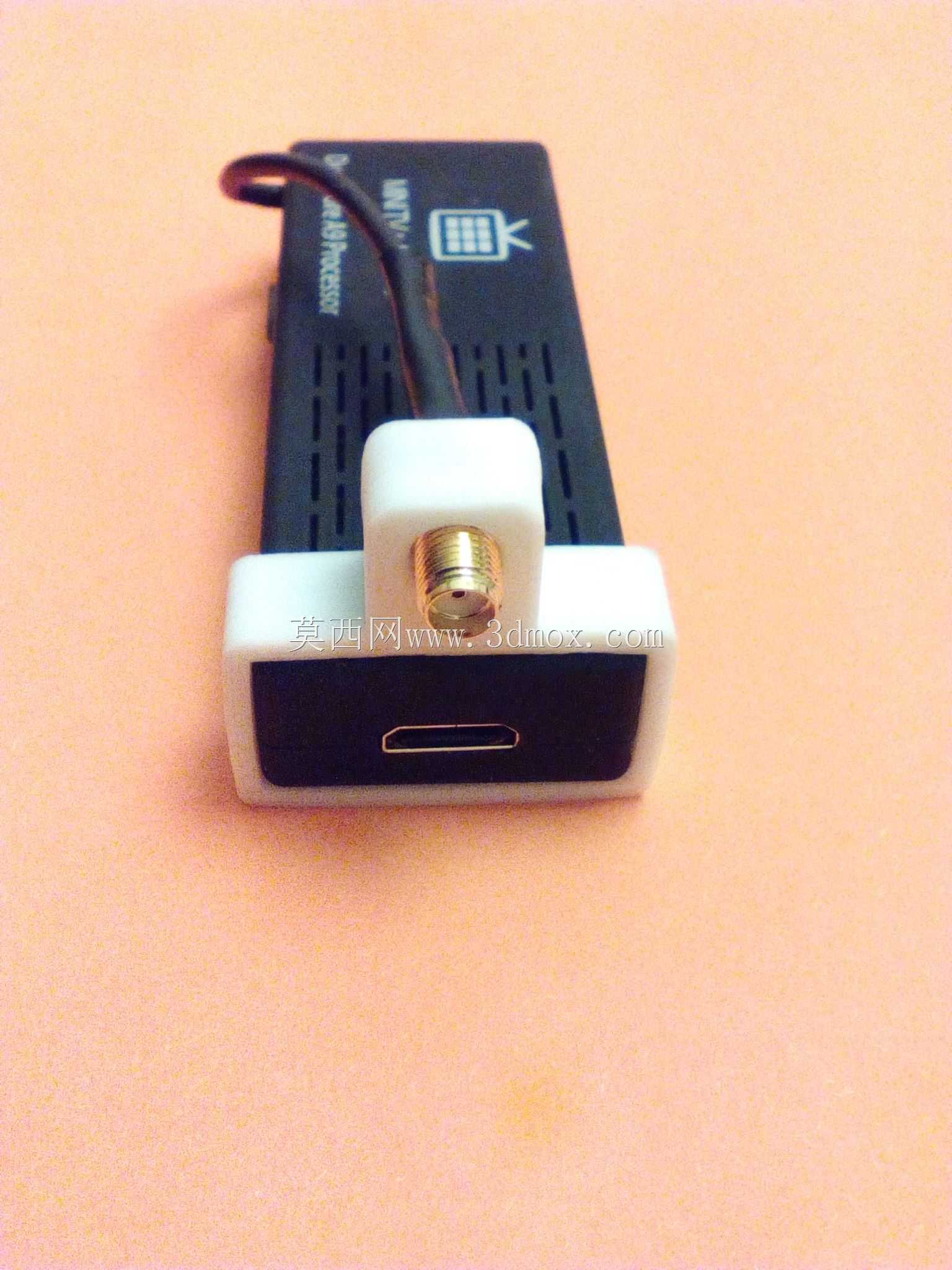

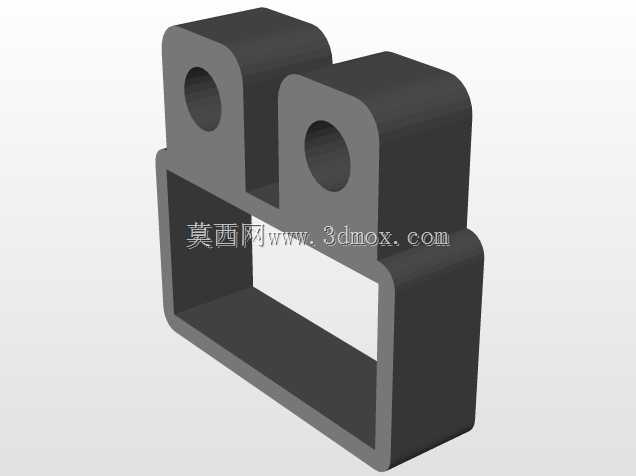

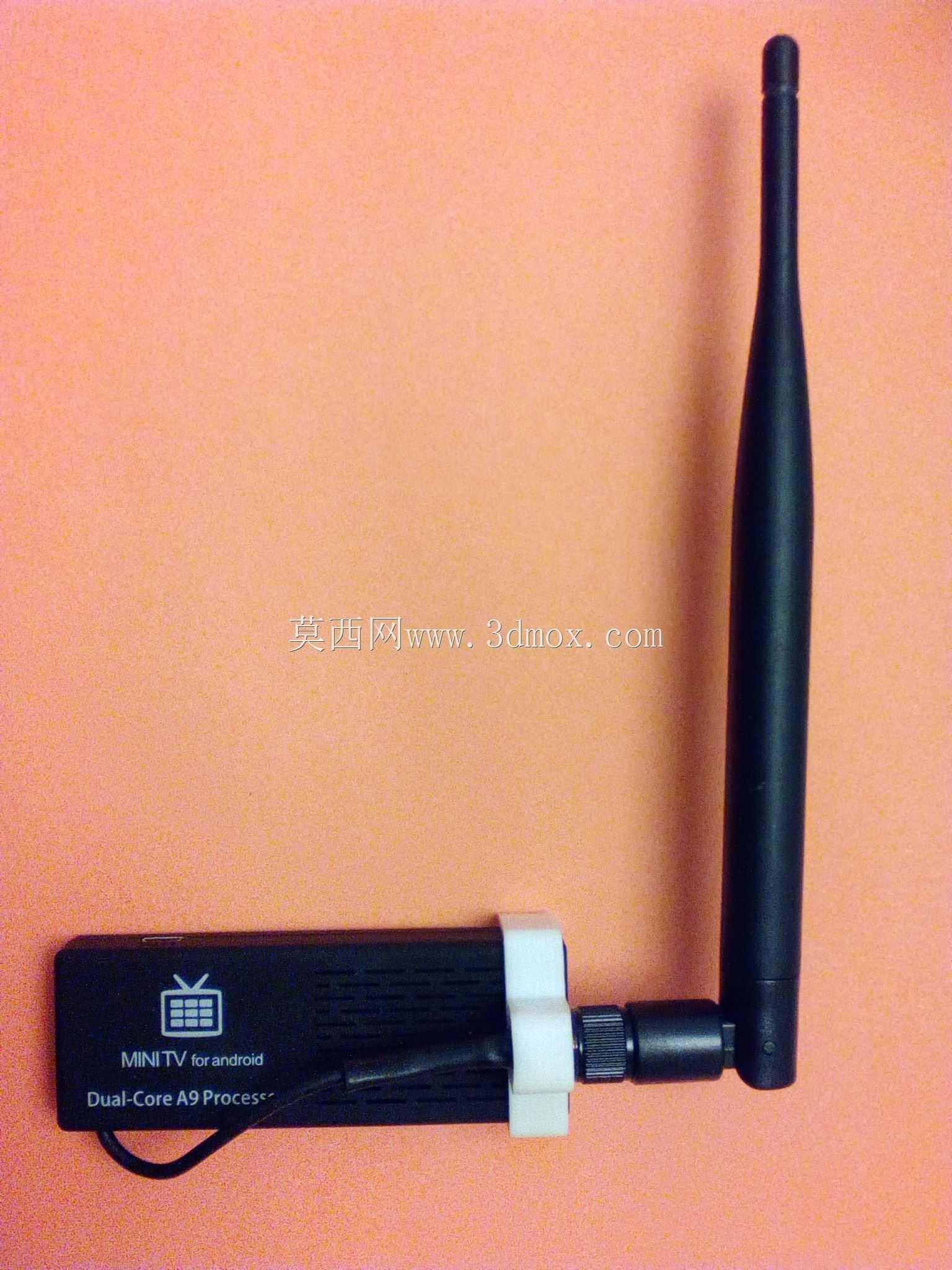

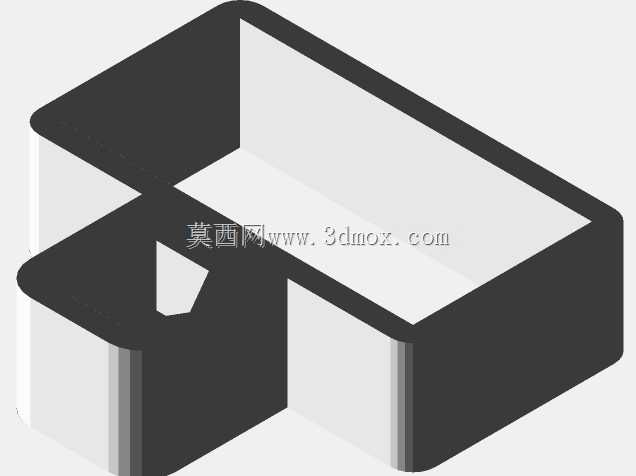

日常使用MK808B这类迷你安卓电视棒时，内置天线的信号短板一直是影响使用体验的核心问题，尤其是在摆放位置靠近墙体、金属柜体或者周边存在多设备无线信号干扰的场景下，内置天线的信号收发能力不足，会直接导致视频流卡顿、无线投屏断连、遥控操作延迟等问题，而这款外置天线支架的设计，正是针对这一实际使用痛点给出的结构解决方案。从结构适配性来看，支架整体采用卡扣式包裹设计，不需要对电视棒本体做破坏性的结构切削，安装时只需要将支架上下卡边对准电视棒端部的壳体边缘卡入即可，卡合后的贴合间隙控制在0.2mm以内，既不会因为间隙过大出现晃动松脱，也不会因为过盈量太大刮花设备外壳的磨砂表层。支架中部预留的SMA插座安装位做了沉台处理，沉台深度刚好匹配常规SMA母座的法兰厚度，安装后插座端面与支架外表面齐平，不会出现凸起剐蹭或者凹陷导致的接头拧合不到位问题，插座中心的馈线过孔做了圆角导边处理，避免穿线时尖锐边角刮破馈线的屏蔽层造成信号损耗。考虑到不同用户的改装需求，支架设计了两个差异化的结构版本，分别对应接收天线和发射天线的安装场景：接收天线版本的支架卡边做了加宽处理，提升长时间使用后的结构稳定性，避免频繁插拔天线时支架跟着转动；发射天线版本的支架在SMA座周边预留了0.5mm的散热间隙，避免长时间高功率发射时热量集中在插座位置传导到电视棒本体，影响主板上无线模块的工作稳定性。实际改装操作时，不需要复杂的专用工具，只需要用热风枪对电视棒端部的上壳体做均匀加热，待内部固定胶软化后将原内置天线的馈线焊点脱开，把SMA母座的馈线穿过支架的过孔焊接到主板对应的天线触点上，再将支架卡合到壳体端部等待冷却固定即可，整个改装过程不会破坏电视棒原有的接口布局，侧边的USB接口、端部的HDMI接头都能保持原有的安装间隙，不会因为加装支架出现插不到位或者和周边设备干涉的问题。从安装边界来看，支架加装后整体向外延伸的长度仅为18mm，不会过多占用电视棒插接后的背部空间，即使是挂装在电视背部HDMI接口上使用，也不会和电视背部的壁挂支架、走线槽产生位置冲突，支架两侧的圆弧过渡设计也能避免安装时磕碰划伤手部或者周边线材。
