野外作业用分段式拉线通讯桅杆结构

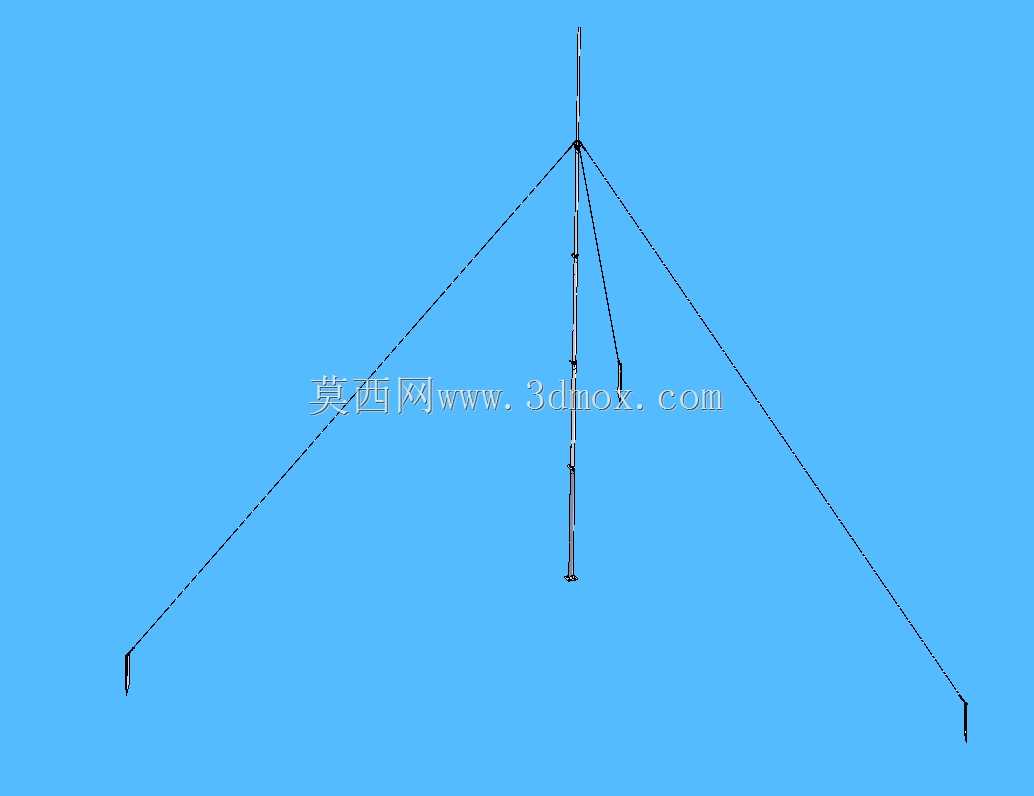

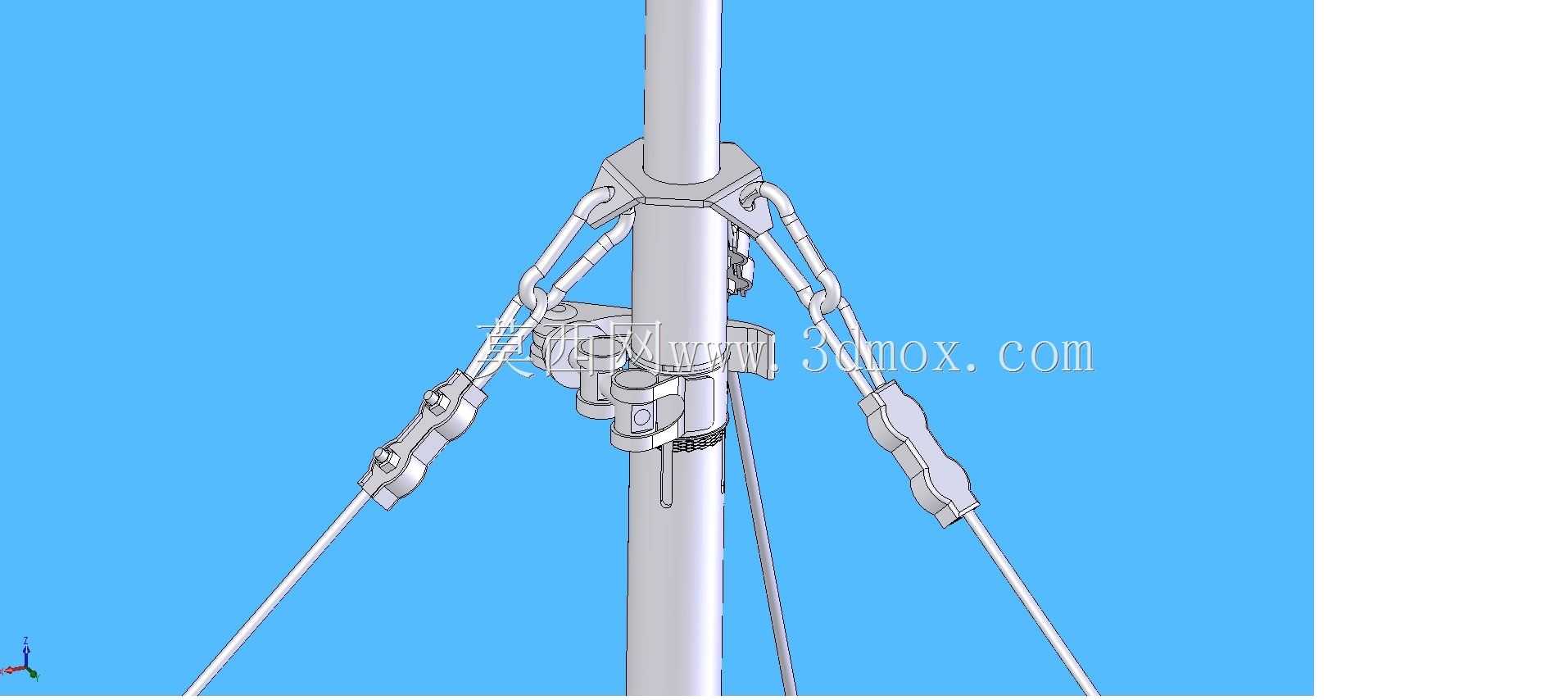

这类拉线式桅杆主要面向野外临时通讯、遥测信号收发场景设计，常见于应急指挥点位、野外测控站、临时作业营地的信号架设需求，区别于固定式通讯塔，它不需要浇筑混凝土基础，能快速完成架设与撤收，转场运输时可拆分收纳，适配非硬化地面的部署条件。整体杆体采用分段套接结构，单段杆件长度控制在1米左右，五段拼接后总长度约5米，这个尺寸设计兼顾了架设高度与单人操作的便利性，单段杆件重量控制在单人可搬运范围内，不需要大型吊装设备辅助，两名作业人员半小时内即可完成整套结构的架设。杆体主杆采用等径薄壁金属管设计，段与段之间采用插接配合，接口处设置定位销孔，拼接到位后插入弹簧销即可锁定，避免杆体受载后出现段间滑移。拉线采用三向均匀布置的方式，从杆体上部节点分别延伸至地面三个固定点，地锚可根据现场土质选择钎式地锚或配重式固定座，拉线长度可通过端部的花篮螺栓调节，能根据现场地形调整张紧度，抵消不同方向的风载与杆体侧向受力，保证杆体在六级风力下仍能保持竖直状态，不会出现过大挠度影响信号收发精度。设计时重点考量了结构的受力传递路径，主杆主要承受轴向压力，拉线承担所有侧向载荷，避免主杆承受过大弯矩，因此杆壁不需要做的过厚，有效控制了整体重量。杆体顶部预留了通用安装接口，可适配不同规格的遥测天线、通讯天线、小型气象传感器等设备，接口采用标准螺纹连接，不需要额外加工转接件。安装时需要注意三个拉线下锚点的夹角尽量保持120度左右，地面固定点距离杆底的距离不小于杆高的二分之一，避免拉线角度过小导致杆体轴向受力过大，同时要保证各拉线张紧度一致，防止杆体出现偏斜。收纳时可将五段杆体拆分后捆扎，拉线可缠绕在专用线架上，整套结构可放入普通工程车辆的储物舱，适配野外作业的机动部署需求。
