气动式3D打印彩弹发射装置结构设计

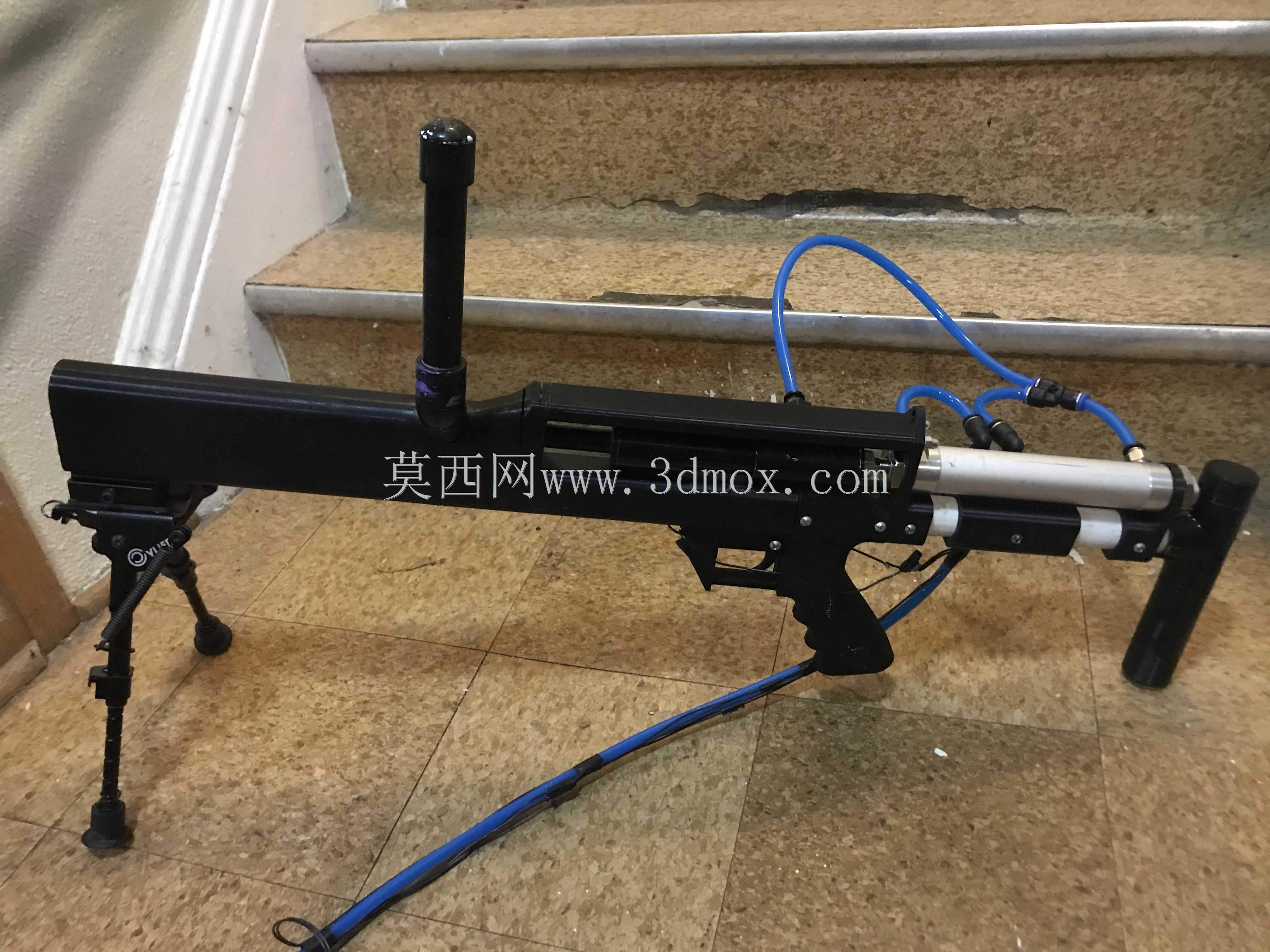

这款气动彩弹发射装置的结构设计，首先围绕户外休闲竞技场景的实际使用需求展开，适配丛林攻防、场地对抗等真人CS运动的使用场景，整体结构兼顾握持稳定性与发射可靠性，同时大量采用3D打印成型的结构件，降低了非承压部件的加工门槛，也方便爱好者根据自身握持习惯做个性化调整。从功能特性来看，装置采用外接压缩气源的供能方式，通过蓝色气动管路连通储气腔体与发射阀组，管路布局沿枪身外侧排布，既避免内部走管带来的密封冗余问题，也方便后期排查漏气故障、更换密封配件；前端配备可伸缩两脚架，架脚末端设置防滑吸盘结构，在卧姿据枪时可提供稳定支撑，抵消发射时的反向冲量，提升远距离射击的散布精度。设计思路上，核心承压部件采用金属材质加工，保证气源压力作用下的结构强度，枪身主体外壳、握把护圈、弹匣定位结构等非受力部件则采用3D打印工艺制作，在满足结构强度要求的前提下大幅降低整体重量，打印件的安装接口全部采用标准快拆螺丝固定，无需特殊粘接工艺即可完成整枪装配，方便后期维护更换易损件。外形尺寸方面，整枪长度适配成年人肩抵射击的人机工程尺寸，枪托位置预留贴腮调整空间，顶部竖直设置的储弹管长度经过匹配测算，既保证单次装填的弹丸容量满足单局对抗需求，也不会因过高导致据枪时重心上移影响操控；安装边界上，气动接口采用通用快插规格，可适配市面上常规的高压储气罐、调压阀组等气动配件，两脚架的安装接口兼容标准战术导轨，使用者可根据使用场景更换脚架、加装瞄准配件，拓展性较强。结构细节上，扳机组件采用杠杆式传动设计，扣动行程与触发力度经过适配调整，避免误触触发的同时保证击发响应速度，枪身中部的银色气缸为发射动力核心，内部活塞与密封件的配合尺寸经过公差匹配，保证每次击发的出气量稳定，进而保证弹丸初速的一致性，避免初速波动带来的射程偏差问题。
