牵引式主缸配套液压制动踏板结构设计

车载液压制动系统的踏板端，最容易被忽略的隐患来自杠杆支点的交变受力——日常频繁踩踏带来的侧向力矩，很容易让单薄的铰接支架出现焊缝疲劳开裂，传统踏板的平板式安装座在长期颠簸工况下，还会出现固定螺栓松动、踏板行程偏移的问题。这套牵引式主缸配套的制动踏板，在结构设计阶段就针对这些现场痛点做了针对性调整。

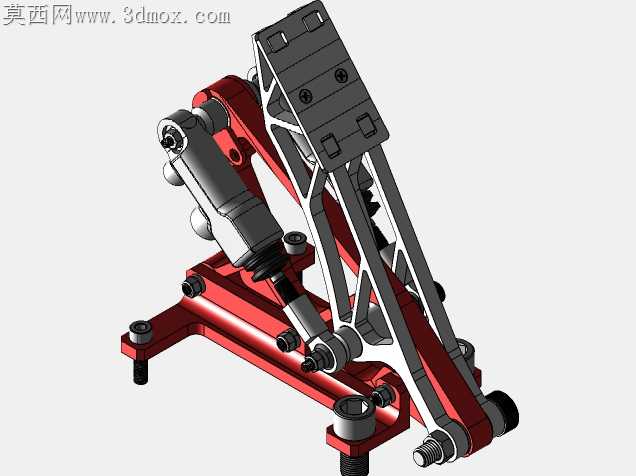

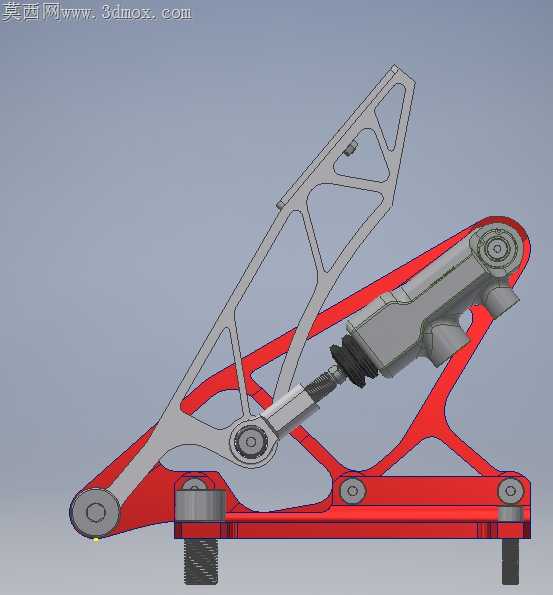

踏板的受力主臂没有采用常规的等截面冲压钢板，而是用了镂空桁架式的截面形态，在不增加整体壁厚的前提下，把踩踏力传递路径上的抗弯截面模量提升了近四成，臂身预留的四个方形定位槽，不是装饰性的减重特征，是给后续加装踏板角度传感器、行程限位块预留的安装位，槽边的小凸台能避免加装配件时出现滑移，不用额外焊接固定支架。

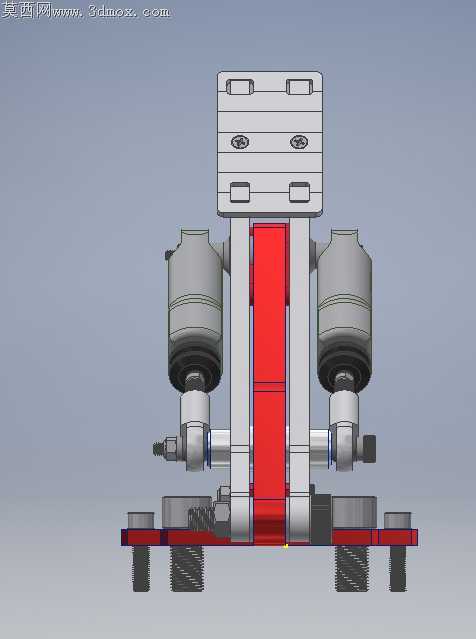

和牵引式主缸连接的铰接端，特意把销轴的配合长度做了加长处理，销轴两端的衬套嵌入支座的深度比常规结构多了三分之一，能抵消踩踏时带过来的侧向分力，不会出现衬套偏磨、踏板卡滞的问题。底部的安装支座没有做成一体式平板，三个固定点都延伸出了带加强筋的支耳，每个支耳下方预留了弹簧垫圈的沉台空间，安装时螺栓锁紧后不会因为整车振动出现退丝，支耳的安装孔做了微小的长圆余量，装车时可以根据主缸的实际安装位置微调踏板的初始角度，不用额外修磨支座。

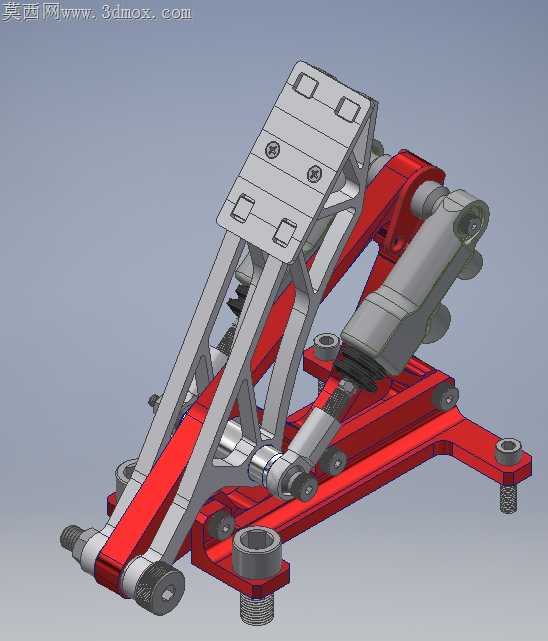

连接主缸的推杆端做了球面铰接结构，能补偿主缸和踏板之间的小角度安装误差，不会因为安装同轴度偏差让主缸活塞杆承受径向力，延长主缸的密封件使用寿命。红色的支座部分和银灰色的踏板臂之间，特意留了0.12mm的装配间隙，表面做了不同的氧化处理区分，装配时不会出现零件错装，铰接位置的注油孔藏在支耳侧面，日常维护时不用拆解踏板就能给铰接点加注润滑脂，不会出现保养遗漏导致的踏板回位卡滞。

踏板表面的防滑安装位做了微凸的网格纹理，后期加装橡胶防滑垫时能增大贴合摩擦力，不会出现脚垫滑脱的问题。整个结构没有多余的装饰性特征，所有的曲面、凸台、镂空都是围绕受力优化、装配便捷、维护方便做的取舍，哪怕是臂身的倒角角度，都避开了应力集中的锐角，在频繁踩踏的交变载荷下，不会出现应力开裂的问题。
