双横臂式汽车前悬架结构设计方案

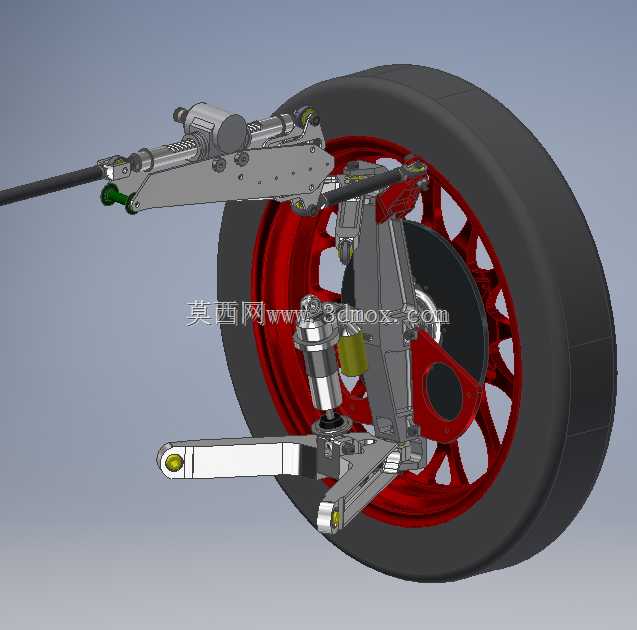

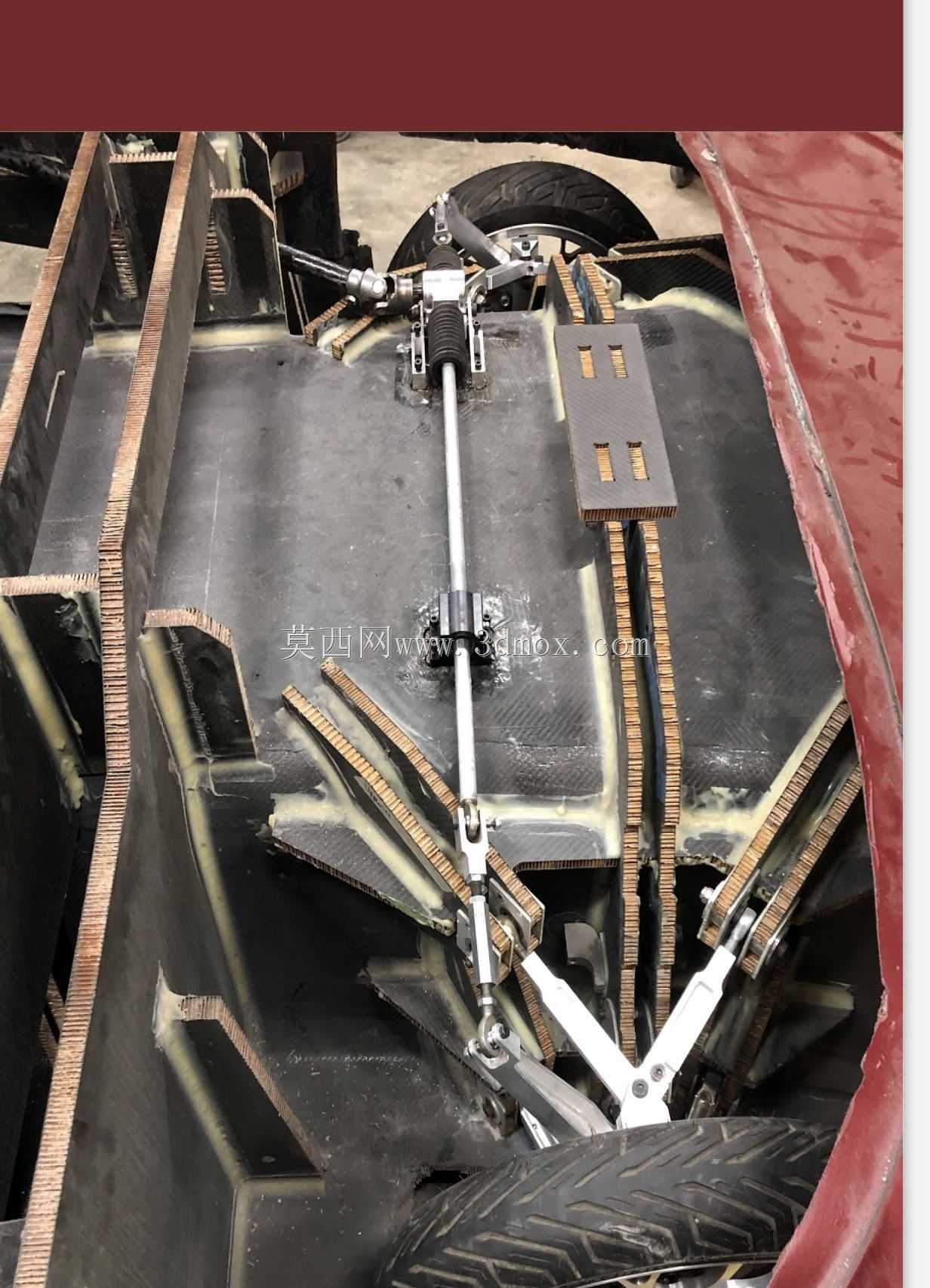

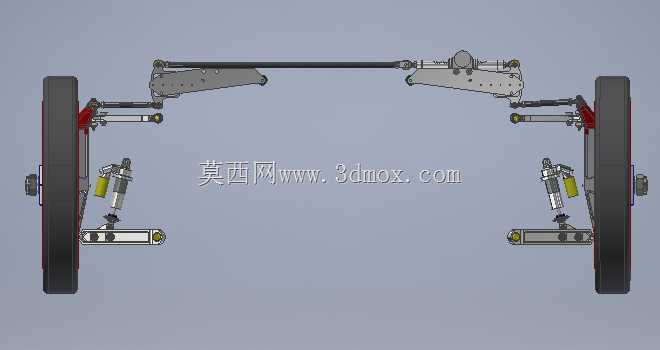

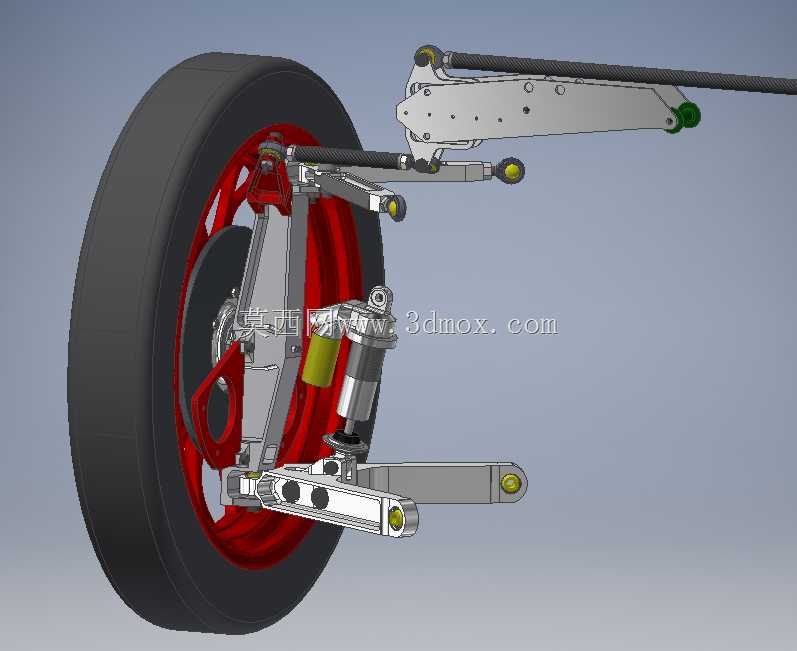

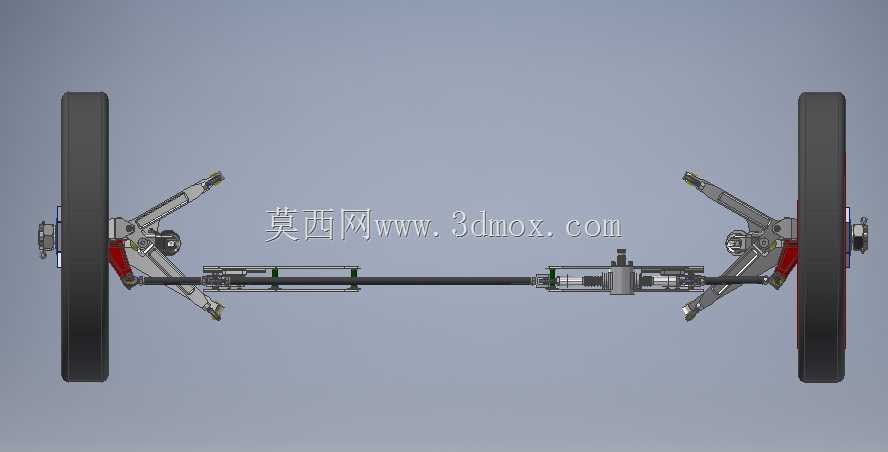

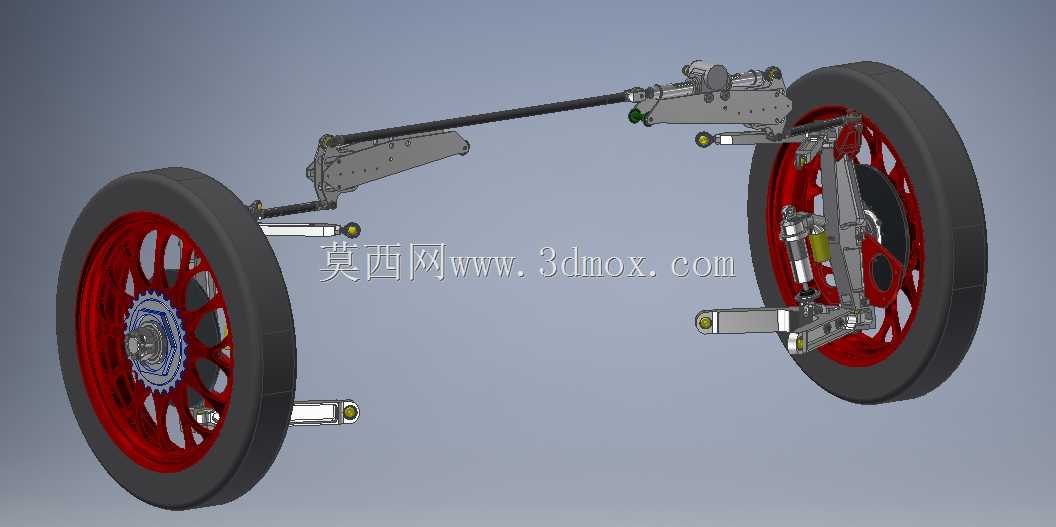

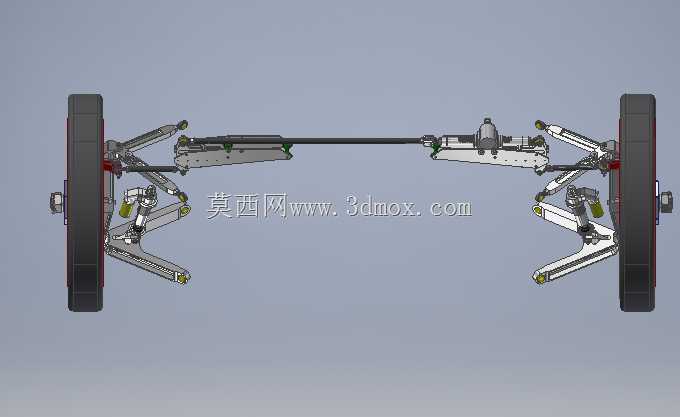

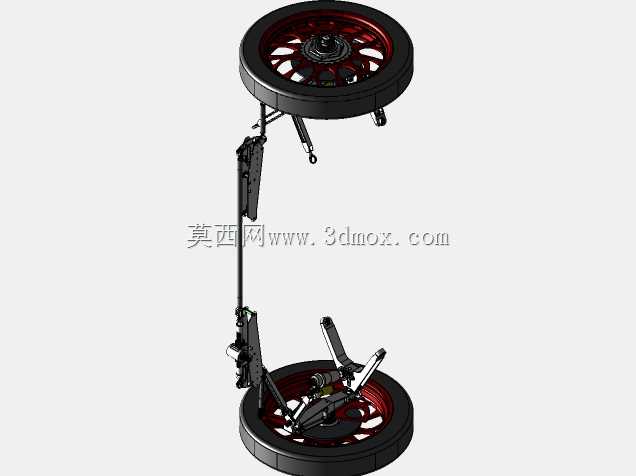

这套双横臂前悬架结构，主要面向轻量化新能源车型的底盘开发场景，适配采用碳纤维单体壳车身的小尺寸乘用车辆，可在紧凑的车身前部安装空间内，实现车轮定位参数的精准控制，兼顾行驶操控性与滤震表现。从实际装车的结构布局来看，整套悬架的上、下横臂采用不等长设计，下横臂长度大于上横臂，当车轮随路面起伏上下跳动时，能主动优化车轮外倾角的变化量，减少轮胎接地面的侧向滑移，提升弯道行驶时的轮胎抓地能力，同时可将轮距变化控制在合理区间，降低轮胎偏磨风险。转向拉杆的布置位置经过多轮运动学校核，断开点位置与横臂摆动中心匹配，在车轮跳动过程中可减少转向干涉，避免出现不必要的转向扰动，提升直线行驶稳定性。减震器采用竖直布置方案，上端直接连接车身前部的加强安装座，下端与下横臂的集成安装位固定，可最大化利用车身前部的垂直空间，减少对横向布置空间的占用，适配碳纤维车身的腔体结构特点，无需额外设计复杂的减震器塔架加强结构，能进一步降低前部车身重量。考虑到碳纤维车身的连接特性，所有悬架硬点的安装位置均预埋了金属连接嵌件，嵌件与碳纤维铺层采用一体化成型工艺，可分散悬架传递的冲击载荷，避免应力集中导致的碳纤维层间剥离问题。横向稳定杆通过长拉杆与下横臂连接，稳定杆衬套采用低刚度橡胶材质，可在抑制侧倾的同时，减少路面细碎振动通过稳定杆路径传递到车身，平衡操控与舒适性能。整套结构的安装边界完全贴合碳纤维单体壳车身的前部框架尺寸，左右悬架对称布置，预留了转向机、制动管路以及驱动半轴的布置空间，无需对车身主体结构做额外切割修改即可完成装配。在结构设计过程中，所有摆臂的铰接点均采用免维护橡胶衬套，可适应不同路况下的多维度摆动需求，同时降低后期维护成本；摆臂本体采用铝合金锻造成型，在保证结构强度的前提下降低簧下质量，提升悬架响应速度。轮心位置的安装接口兼容常规乘用车的轮毂轴承单元，可适配13-15英寸的轮毂规格，满足小尺寸轻量化车型的装配需求。
