翻盖式60W桌面激光切割设备结构设计

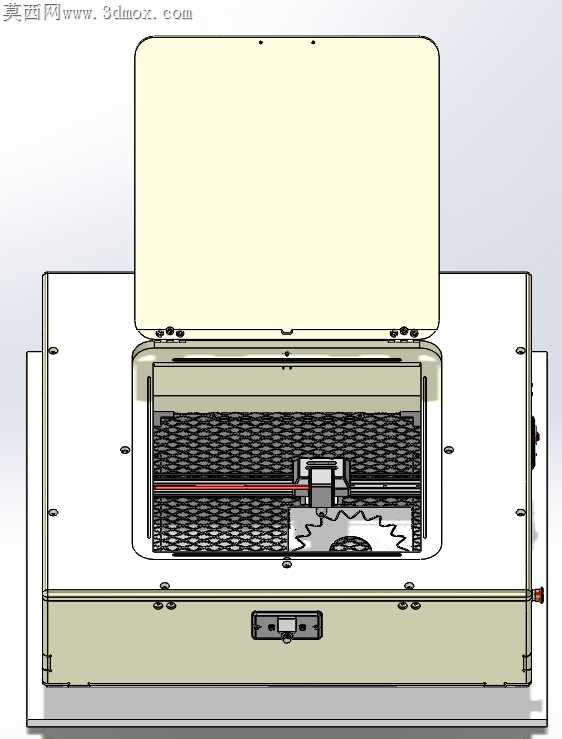

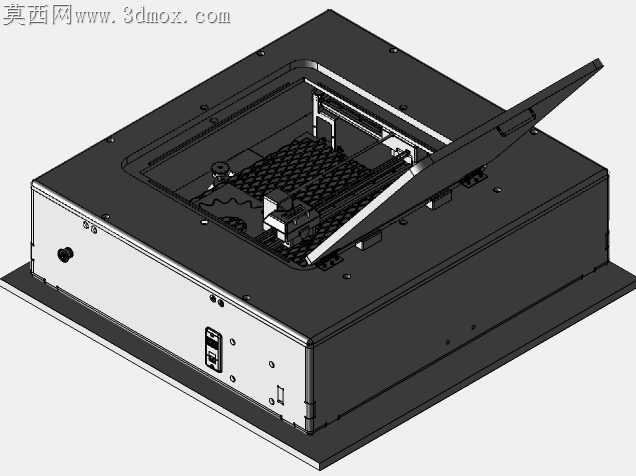

上次帮实训基地改初代桌面激光切割机的结构，最开始踩的坑就是翻盖合页的公差没留够，冷板折弯后边缘的毛刺没处理干净，合页装配的时候反复刮蹭上盖的喷塑层，调了三次间隙才解决开合卡滞的问题。做这套结构的时候特意把上盖的翻边高度做了1.2mm的下沉，既避开了合页转动时的干涉位，也能在盖合的时候挡住工作时逸出的细碎激光反射，不用额外加一圈遮光胶条，省了后续量产的装配工序。

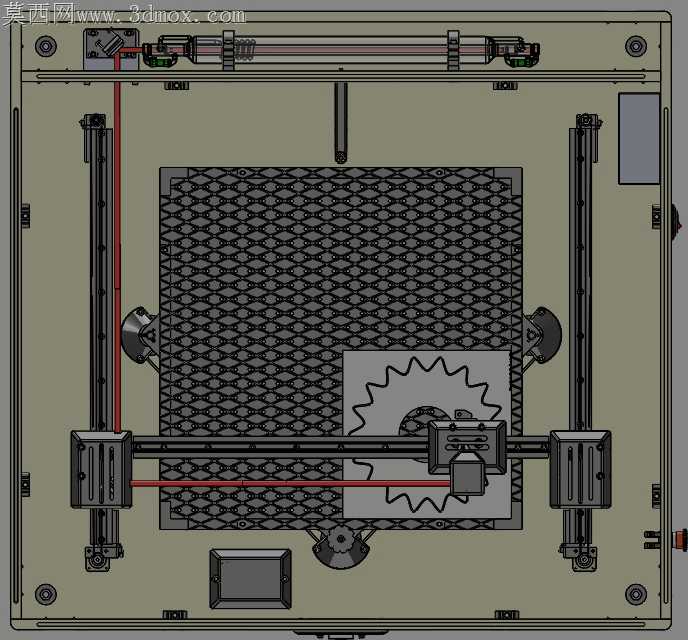

一开始做网格工作台的时候，本来想选整面冲孔网，后来算完承重发现0.8mm的冲孔网放3mm厚的亚克力板久了会中间下凹，换成现在的栅格条拼接结构，单根栅格条用1.5mm的冷板折弯成U型，交叉卡接后不用焊接，平面度能控制在0.2mm以内，切割薄料的时候不会因为台面不平出现焦距偏差。跨软件转STEP格式的时候，特意把所有螺纹孔的修饰线都做了实体化处理，之前转档出过好几次螺纹孔变成空心圆柱的问题，导入其他软件做刀路的时候还要重新补特征，这次提前把小特征做了合并，转档后没有破面，也不会丢失安装位的定位尺寸。

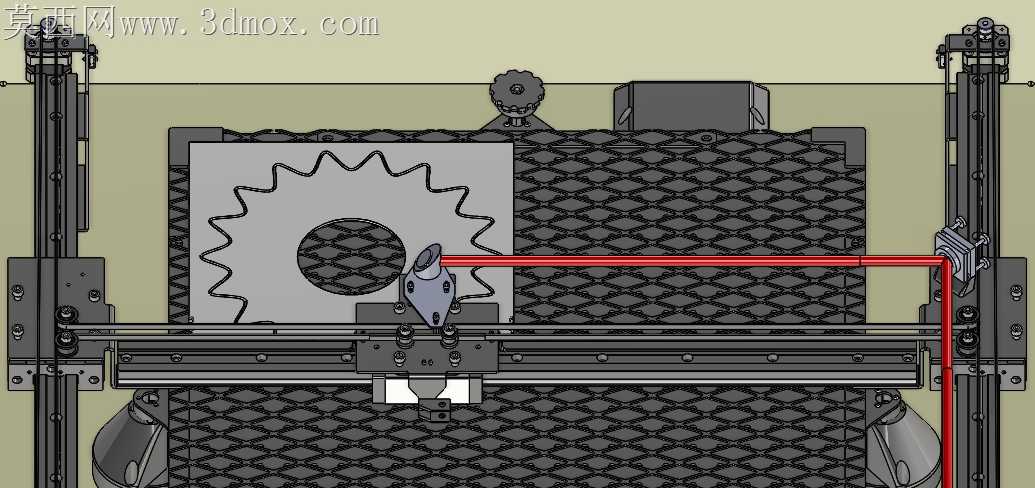

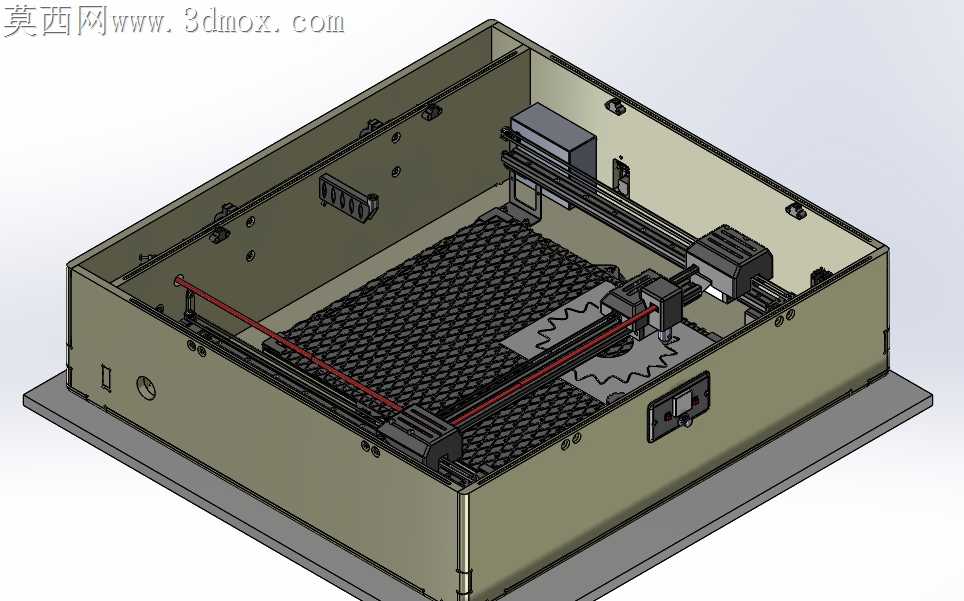

传动部分的同步带张紧结构没做外露的调节螺栓，藏在了机身内侧的滑槽里，平时调整张紧度不用拆外壳，手伸进去拧动调节螺母就能微调，避免外露的螺栓积灰卡滞。机身侧面的气嘴接口特意选了快插式的标准件，不用额外做接头的定制加工，后期维护换气管的时候直接插拔就行。之前做初代样机的时候，排烟口的位置开在了机身正后方，接风管的时候会顶到墙面，这次把排烟口挪到了侧后方45度的位置，不管是靠墙放还是放在工作台中间，接风管都不会有干涉。

上盖的观察窗本来想选整面的亚克力，后来考虑到激光的防护等级，换成了加了激光防护层的专用视窗，边缘做了橡胶包边，嵌在上盖的卡槽里不用打胶，后期视窗刮花了直接抠下来更换就行。机身底部的脚垫选了可调高度的橡胶脚垫，放在不太平整的工作台上也能调平，不会因为机身晃动影响切割精度。做结构取舍的时候，本来想加个自动开盖的气撑，后来算完成本发现气撑的寿命在频繁开合的实训场景下也就一年多，换成现在的阻尼合页，开合手感均匀，寿命是普通气撑的三倍，也省了气撑的安装空间，机身内部能多留出走气管和线缆的位置。
