砂用皮带输送设备三维结构设计

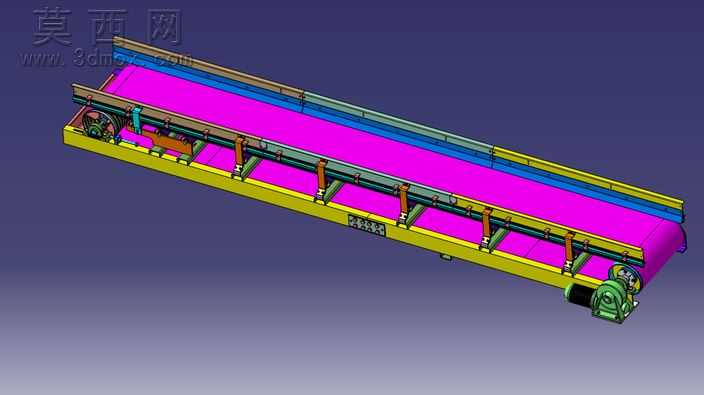

本模型为针对砂类散料输送场景设计的皮带输送机三维结构，整体采用三维参数化建模方式完成，建模过程中严格遵循散料输送设备的设计规范，对各功能部件的装配关系、运动干涉情况进行了全面校验，确保模型结构符合实际生产制造的装配逻辑。模型整体采用长条形卧式布局，主体框架以型钢焊接结构为设计原型，建模时对框架的支撑立柱、侧边纵梁、横向连接梁的结构进行了精细化还原，各型材的连接位置、安装孔位都按照实际加工要求做了对应设计，保证框架部分的结构强度与安装精度符合重载散料输送的使用需求。输送面采用平型皮带设计，建模时区分了皮带的承载面与回程段结构，承载面皮带下方设置了多组平行排布的托辊组件，托辊通过独立的安装支架固定在主体框架上，可有效分散砂料输送过程中皮带承受的载荷，避免皮带长时间重载出现凹陷变形；回程段也对应设置了回程托辊，对皮带下半段进行稳定支撑，减少皮带运行过程中的晃动与磨损。模型的驱动端设置在设备出料侧，采用电机搭配减速机的驱动结构，建模时还原了驱动电机、减速箱体、传动滚筒的连接关系，传动滚筒表面做了防滑结构设计，可增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题；设备另一端设置了张紧滚筒与张紧调节结构，可通过调节螺栓调整滚筒位置，实现皮带张紧度的灵活调整，适配不同使用时长下皮带的松紧变化，保障设备运行稳定性。设备两侧设置了高度适配的挡边结构，可避免砂料在输送过程中从皮带侧边撒漏，挡边通过螺栓固定在主体框架上，便于后期磨损后的拆卸更换；进料端与出料端都做了导向结构设计，可配合上下游生产设备完成砂料的转运衔接。建模过程中对各部件的材质做了区分设置，主体框架采用钢材材质，皮带采用橡胶材质，托辊、滚筒等转动部件做了金属表面质感处理，整体渲染效果清晰展现了设备的结构层次，各运动部件的运动行程、转动范围都经过仿真校验，不存在结构干涉问题。该模型完整还原了皮带输送机的核心功能结构，可作为散料输送设备设计、教学演示、方案展示的参考模型，也可根据实际输送产能、输送距离的需求对框架长度、皮带宽度、驱动功率等参数进行调整，适配不同的生产场景使用需求。
