金属质感仿古轮式装饰摆件结构设计

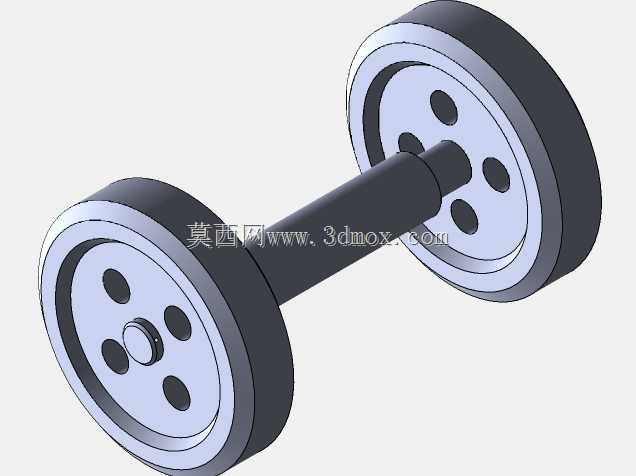

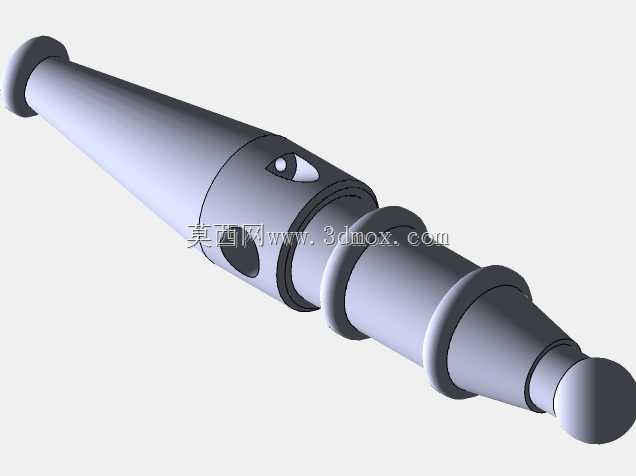

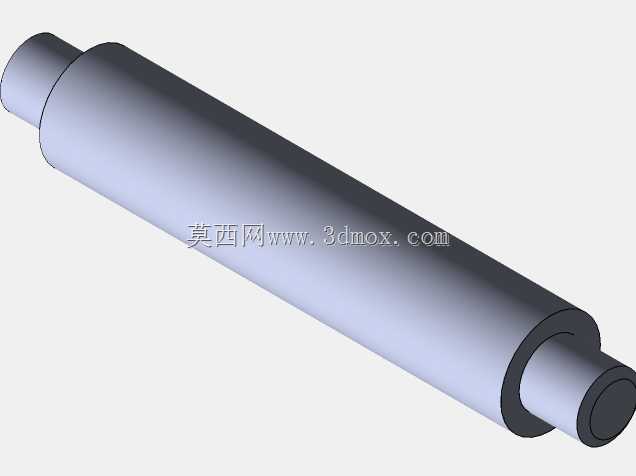

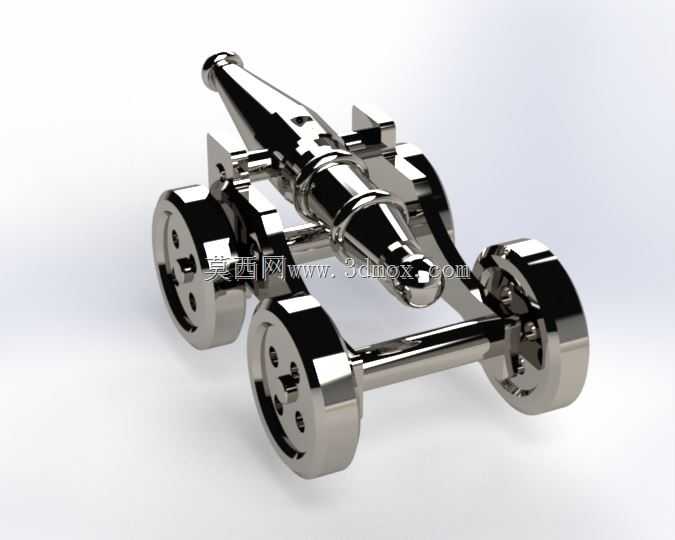

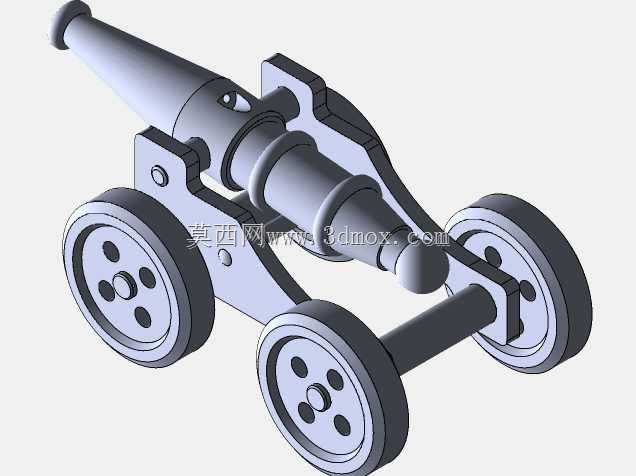

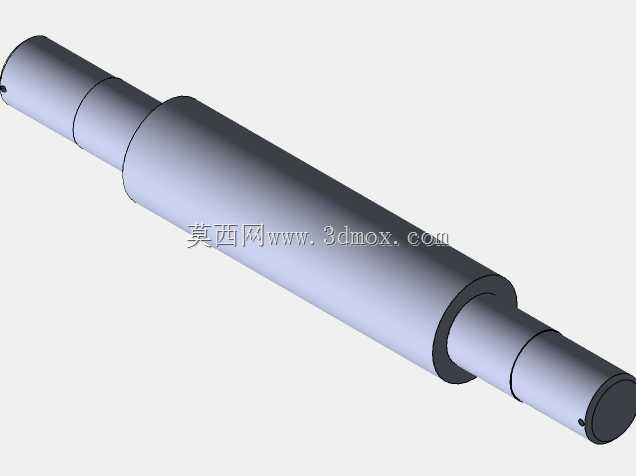

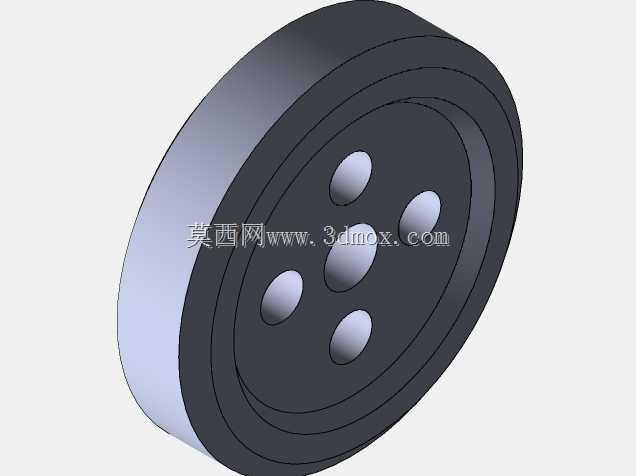

这款仿古轮式装饰摆件的设计，最初是面向文创周边、桌面陈设场景开发的，在做结构拆解前，首先要明确它的核心应用边界：既可以作为商务办公场景的桌面陈设品，也能适配复古主题的展柜陈列、军事主题文创周边的配套展示件，部分金属加工定制场景中，也会将同结构缩小后作为钥匙扣、车载摆件的原型参考。从结构设计逻辑来看，整体采用对称式布局，炮管部分做了多段阶梯式的轴段设计，每一段的直径差控制在1.2-2mm区间，既还原了古炮的身管节套造型，也避免了金属加工时出现壁厚突变导致的应力集中问题，炮管内腔做了实心处理，毕竟作为装饰件不需要发射功能，实心结构能提升整体拿握的坠手感，同时减少薄壁结构在运输、摆放过程中受磕碰变形的风险。行走部分采用四轮对称布局，轮体做了辐条式的镂空造型，每侧两个轮子通过一根横向轮轴串联，轮轴与炮架的连接位置预留了0.1mm的转动间隙，既保证轮子可以顺畅转动提升把玩性，也不会因为间隙过大出现轮体晃动、松脱的问题。炮架部分采用侧置夹板式结构，两块对称的金属夹板从炮管中下部两侧夹持固定，夹板上预留了炮管俯仰角度的定位卡槽，不过作为装饰件，这个卡槽做了固定角度锁死设计，俯仰角固定在15度，这个角度是经过多轮视觉调整确定的，既符合古炮待发射状态的视觉认知，也能让整体摆件的重心落在四轮支撑面的中心位置，避免摆放时出现前倾、侧翻的问题。尺寸边界方面，整体长度控制在120mm左右，宽度在55mm，高度在60mm，这个尺寸刚好适配常规的办公桌摆件摆放空间，不会占用过多桌面面积，同时轮体的直径设置为22mm，轮缘做了1mm的圆角处理，避免尖锐棱边划伤摆放台面或者使用者的手。材质适配层面，结构设计时同时考虑了锌合金压铸、不锈钢CNC加工两种工艺的实现可能，炮管与炮架的连接位置采用过盈配合加定位销的固定方式，不需要额外的粘接剂，既方便组装，也能保证长期摆放不会出现连接松动的问题。表面处理上，整体做亮面抛光处理，还原金属的镜面质感，轮轴与炮管的接缝位置做了0.05mm的公差配合，组装后接缝均匀一致，不会出现明显的错位缝隙影响视觉效果。在做三维建模的时候，特意将所有的棱边都做了R0.3-R0.5的圆角过渡，一方面是还原金属铸件的圆润质感，另一方面也避免加工过程中出现锐边，符合装饰类产品的安全设计要求。整体重心经过配平计算，当摆件放置在水平面上时，重心投影点刚好落在前后轮轴线的中点位置，哪怕受到轻微的外力触碰，也能依靠四轮支撑保持稳定，不会轻易倾倒。
