卧式单缸往复式蒸汽动力机组结构设计

这套往复式蒸汽动力结构，核心是通过蒸汽压差推动活塞做直线往复运动，再经曲柄滑块机构将直线动作转化为飞轮的旋转扭矩输出，可作为小型动力演示装置、老旧工业设备微缩复原载体，也能适配教学场景下的热能转化、机械传动原理演示需求，部分同结构小型机组还可作为低功率负载的动力输入源，搭配小型发电机、传动带轮完成微型发电、简易物料输送的动力供给。

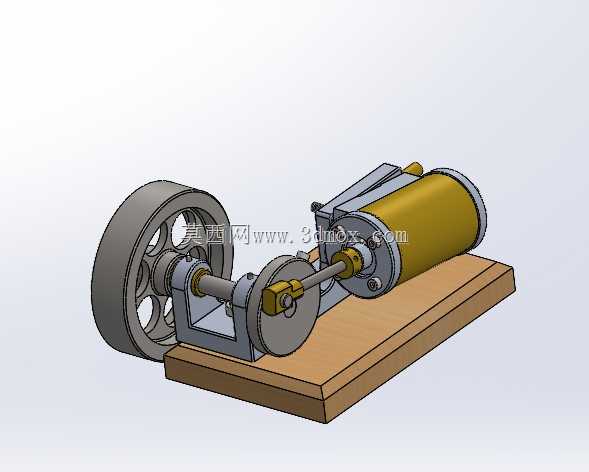

从结构设计逻辑来看，整套机组采用卧式布局，将气缸组件沿水平方向布置在木质机座上方，气缸端盖处设置同轴的活塞杆密封结构，避免工作介质泄漏，活塞杆前端连接十字滑块与曲柄轴配合，抵消活塞运动过程中的侧向力，减少气缸内壁的偏磨损耗。飞轮采用辐条式镂空结构，在保证转动惯量满足储能需求的前提下，尽可能降低自身重量，平衡曲轴转动过程中的死点问题，让动力输出更平顺，不会出现曲柄过止点时的卡顿现象。机座选用实木材质加工，一方面通过木质材料的阻尼特性吸收机组运行时的振动，降低传动部件的共振风险，另一方面平整的安装面可以保证各传动部件的同轴度公差控制在合理区间，避免轴系偏斜带来的轴承磨损、功率损耗问题。

安装边界上，整套机组的重心沿机座中心轴线对称分布，固定时只需在机座四角设置压紧点位即可完成固定，不需要额外做配重调整；气缸与曲柄支架的连接采用定位销加螺栓的组合固定方式，既保证装配时的位置精度，也方便后期拆解维护，更换密封件、磨损的轴套部件。传动端的飞轮外侧预留了带轮安装位，可根据负载需求匹配不同直径的传动轮，调整输出转速与扭矩范围，适配不同的外接负载工况。设计过程中特意将各润滑点设置在部件外侧，日常维护时不需要拆解主体结构即可完成注油润滑，降低运维难度，同时气缸外壁预留了散热间隙，避免长时间工作时缸体温度过高影响密封件使用寿命。
