航空地勤用炮弹吊装输送移动台车

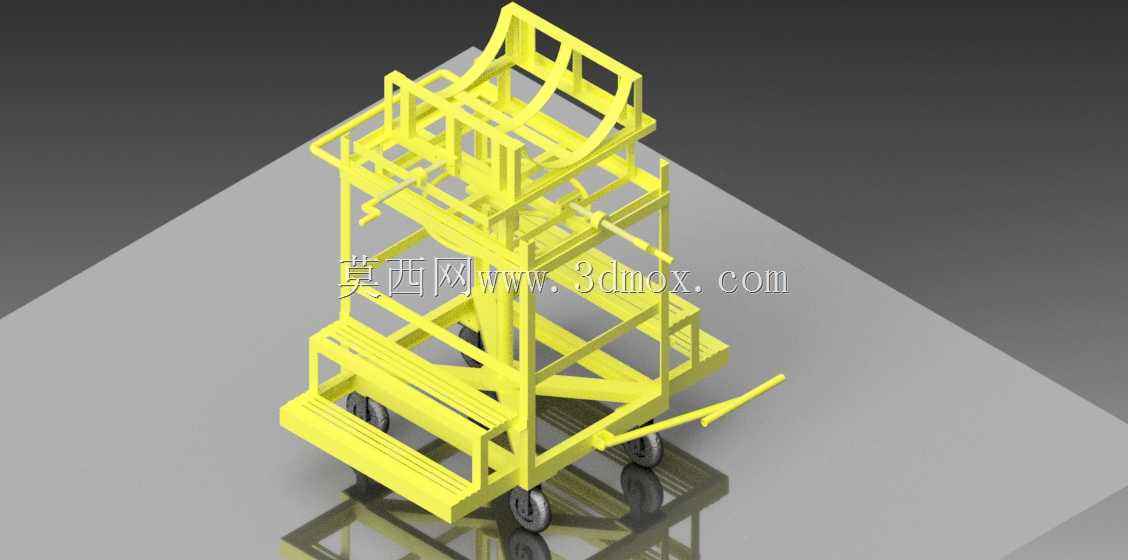

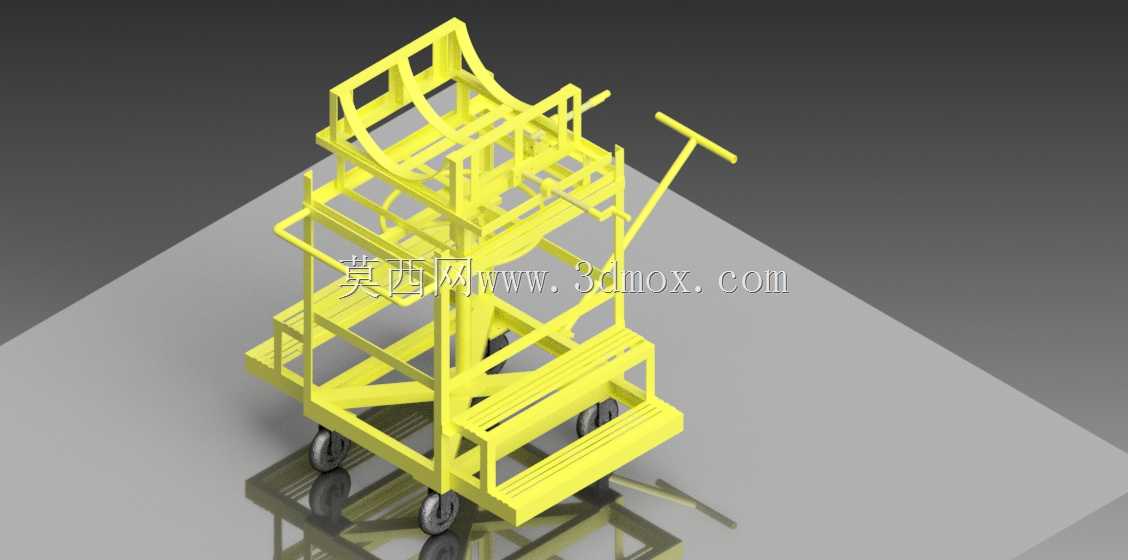

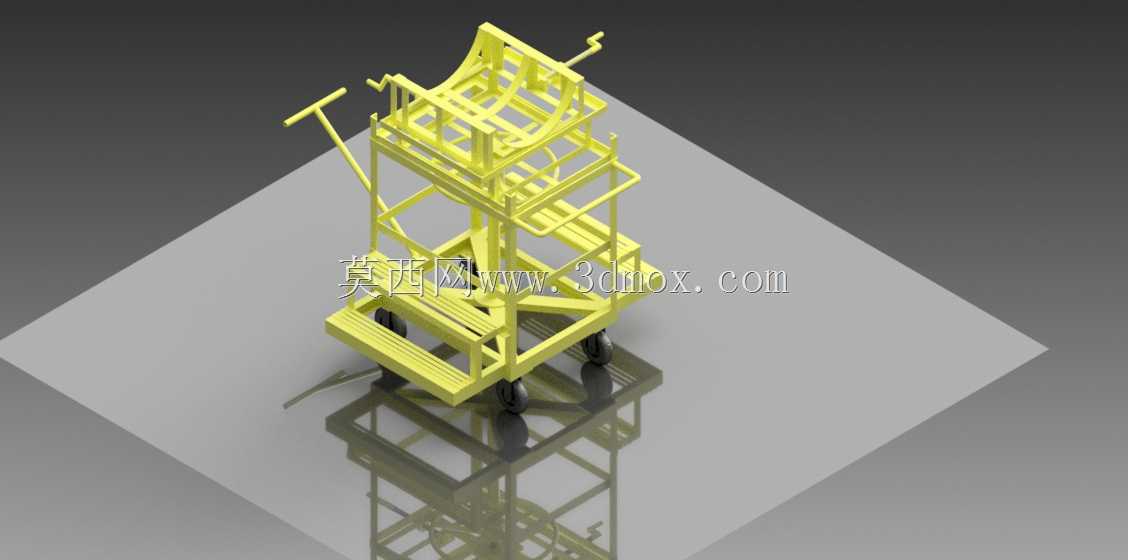

在军用机场地面保障作业场景中，战机机翼下方的弹药挂载作业始终是地勤保障环节里对作业精度、操作便捷性要求极高的工序，常规吊装设备受机翼下方作业空间限制，难以灵活贴近挂载点位，这款移动台车正是针对该类场景的作业痛点设计的专用作业载体。从实际作业逻辑出发，台车整体采用框架式桁架结构设计，主体受力构件采用型材拼接成型，在保证整体结构刚度的同时尽可能降低设备自重，搭配底部四个带锁止功能的万向脚轮，可在停机坪平整地面灵活推行转向，作业人员可通过端部的手推扶手精准控制台车移动轨迹，将承载平台推送至机翼下方的精准作业点位，锁止脚轮后即可开展后续挂载作业。考虑到不同机型机翼挂点的离地高度存在差异，台车底部集成了手轮驱动的高度调节机构，作业人员无需额外借助顶升工具，仅通过转动底部手轮即可驱动剪式升降结构平稳调整上层承载平台的离地高度，调节过程中平台始终保持水平状态，避免承载的弹药出现倾斜滑落风险，高度调节行程覆盖主流战机机翼挂点的离地高度区间，可适配多型战机的地面弹药挂载需求。上层承载框架根据炮弹吊舱的外形轮廓设置了定位限位结构，可对放置在平台上的弹药形成侧向约束，避免推行或高度调节过程中弹药出现移位，框架周边预留的操作空间可供地勤人员完成弹药挂接、固定销插拔等精细操作，无需探身至平台内侧，降低作业过程中的磕碰风险。从安装边界来看，台车处于最低高度状态时整体外廓尺寸可满足机翼下方最低净空要求，推行过程中不会与机身蒙皮、机翼下表面结构发生剐蹭，升降机构的调节行程预留了足够的安全余量，即使在地面存在轻微坡度的停机位也能将平台调整至合适的作业高度。整体结构没有冗余的装饰性设计，所有构件均服务于作业功能需求，受力节点处做了加强处理，可承受额定载荷下的长期反复使用，推行扶手的高度符合人体工程学设计，长距离推行时作业人员无需弯腰操作，降低地勤作业的疲劳强度。
