飞机发动机支架转运手推车结构设计

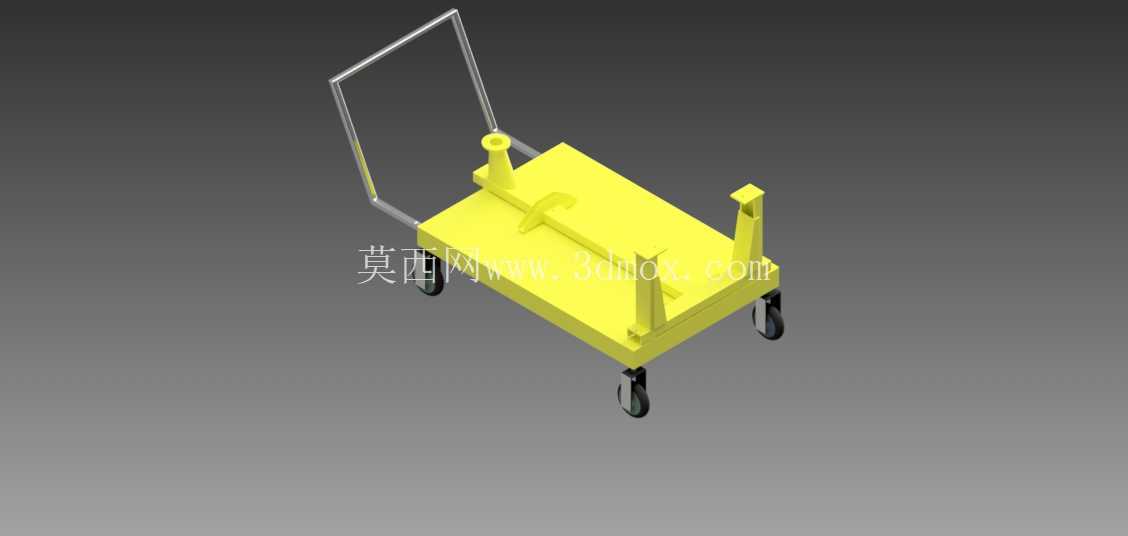

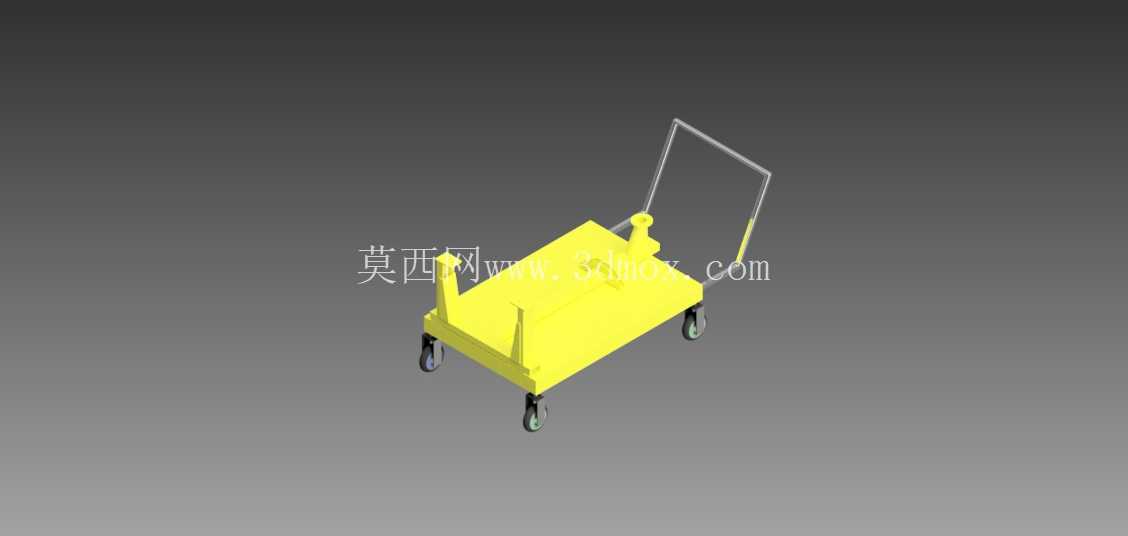

　　在航空维修与部附件周转场景中，发动机支架这类大尺寸、高精度、带精密安装面的部件转运一直是车间物流的痛点，常规通用平板推车无法匹配支架的定位点，运输过程中容易出现滑移、磕碰，损伤支架的安装基准面，甚至导致支架变形影响后续装机精度，这款手推车正是针对这类特定部件的转运需求开发的专用周转工装。从结构设计逻辑来看，整车采用平板承载式主体框架，台面为整板式结构，保证大尺寸部件放置时的支撑刚度，避免局部受力变形导致的部件放置不稳。

　　台面上方设置的两组立式定位桩，位置完全匹配发动机支架底部的安装孔位间距，放置时可以直接将支架的安装孔对准定位桩插入，不需要额外捆绑就能实现部件的X、Y向限位，转运过程中即使经过车间地面的接缝、减速带，也不会出现部件移位的问题，相比通用推车每次转运都需要用绑带固定、找正位置的操作，能大幅缩短周转准备时间。推把采用单杆弯管式设计，从台面一侧斜向延伸至人体工学操作高度，推把表面做防滑处理，操作人员推行时可以自然握持，转向时的力传导直接，在车间狭窄通道内转弯、对位时操控性更好。

　　行走部分采用四个万向脚轮配置，其中靠近推把侧的两个脚轮带刹车结构，停靠在装配工位或者待检区时，踩下刹车就能实现整车固定，不会因为地面轻微坡度或者周边碰撞出现溜车问题；脚轮的轮面采用聚氨酯材质，硬度适中，既能承受整车载荷，又不会在环氧地坪上留下压痕，推行时的噪音也远低于铸铁轮，适合车间内的安静作业要求。从安装边界与尺寸适配来看，整车台面的长宽尺寸完全覆盖发动机支架的最大外轮廓，支架放置后四周预留有不小于100mm的安全间隙，避免周边物体剐蹭支架表面；定位桩的高度经过匹配设计，插入支架安装孔后露出的长度不超过20mm，既保证足够的定位深度防止脱出，又不会因为桩体过高影响支架的吊装取放，行车吊取支架时可以垂直起吊，不需要额外调整角度避让桩体。

　　在实际应用场景中，这款手推车可覆盖发动机拆检后的支架转运、支架清洗后的工序周转、支架待装机前的临时存放等多个环节，相比通用转运设备，它不需要额外的辅助固定工装，也不需要在台面上垫橡胶板防滑，定位结构直接集成在台面上，日常使用时只需要定期检查定位桩的磨损情况、脚轮的转动顺滑度即可，维护成本极低。设计过程中也充分考虑了车间的通行限制，整车的最大外宽符合车间通道的通行要求，推把的高度不会遮挡操作人员的前方视线，推行时可以清晰观察到前方的路况与周边人员，避免转运过程中的碰撞风险；台面的承载能力经过校核，完全满足发动机支架加上附带小附件的总重量要求，框架下方的加强筋布置在台面受力集中的定位桩下方，长期满载使用也不会出现台面下凹变形的问题。不同于通用物流推车的泛用性设计，这款手推车的所有结构特征都围绕所转运的发动机支架特性展开，没有多余的冗余结构，整体重量控制在单人可挪动的范围内，即使是空车转移位置也不需要额外辅助设备，适配车间内灵活调度的使用需求。定位桩的顶部做了倒角导向处理，吊装放置支架时，即使支架的位置有小幅偏差，也能顺着倒角滑入定位位置，降低吊装对位的操作难度，减少吊装过程中的停留时间，提升工序周转效率。
