SU-30MKI飞机阀门检测用便携电气箱

　　这款便携电气箱是针对SU-30MKI战机外场阀门功能检测场景开发的专用工装，核心作用是在机库、停机坪等无固定检测台的作业环境下，完成战机配套阀门的通断、响应性能、密封性关联电信号的检测作业，替代传统分散接线的临时检测方案，降低外场检测的接线差错率，提升战机定检、故障排查环节的作业效率。

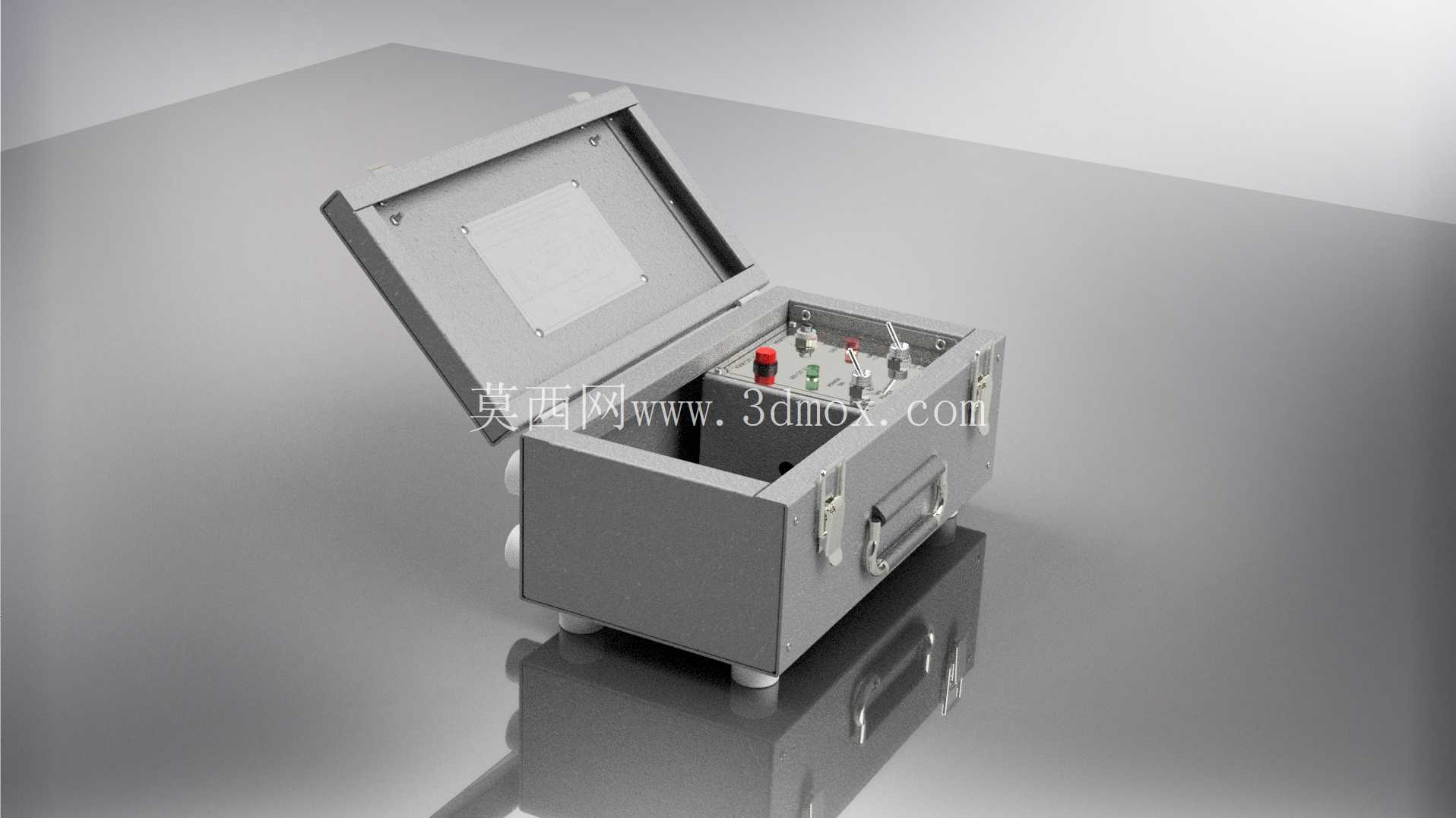

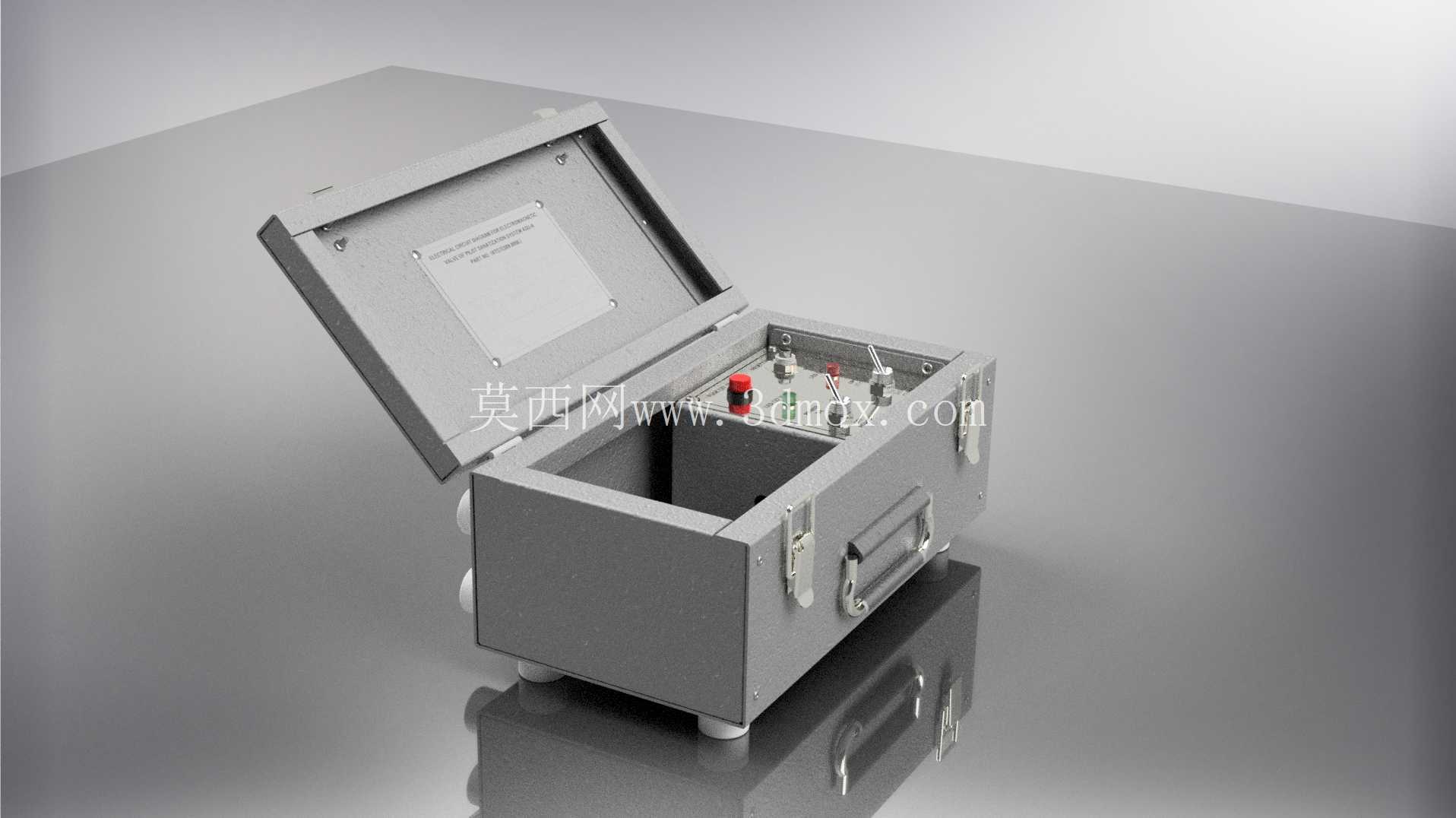

　　从结构设计思路来看，整体采用带翻盖的便携箱式结构，外壳选用高强度铝合金板材折弯焊接成型，边角位置做了圆弧包边处理，避免外场搬运过程中磕碰造成箱体变形，同时也防止尖锐边角划伤作业人员或战机蒙皮。箱体底部设置四个橡胶减震脚垫，既可以在放置时抵消地面不平整带来的晃动，也能在运输过程中缓冲震动，保护箱内电气元件不受冲击损坏。箱体侧面安装有伸缩拉杆与侧边提手，提手表面包裹防滑橡胶层，满足单人短距离搬运、长距离拖行的不同转运需求，适配外场作业频繁转场的使用特点。

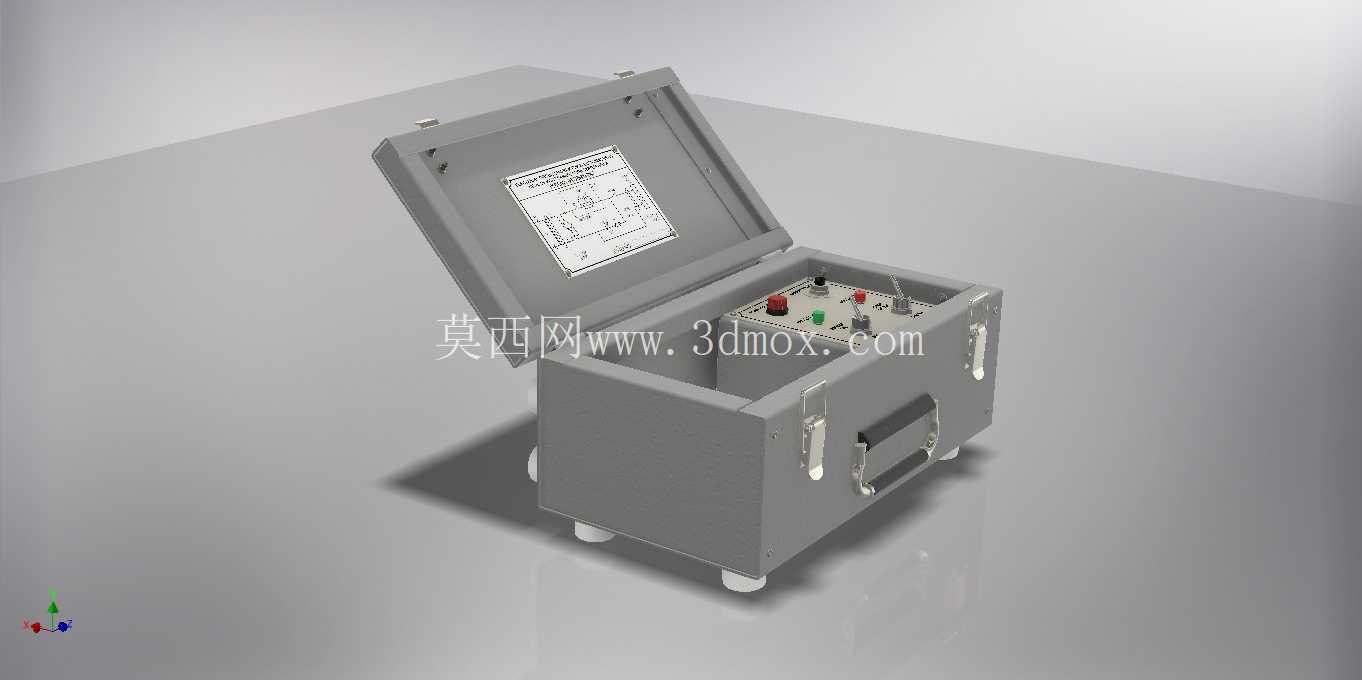

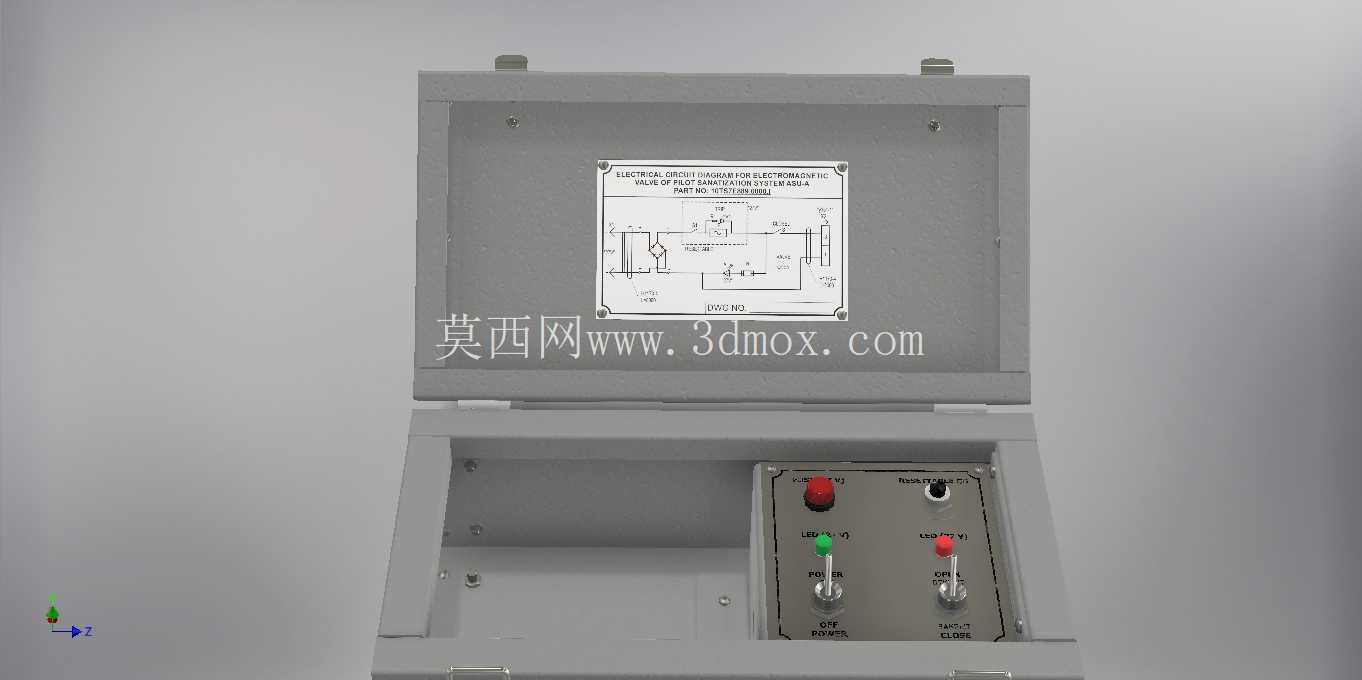

　　翻盖与箱体之间采用工业级阻尼铰链连接，开启角度可在0到120度之间任意位置停留，不会因为阵风或者轻微碰撞出现翻盖突然闭合的情况，翻盖内侧预留了标识牌安装位，可印刷检测接线说明、操作注意事项，方便作业人员开盖即可快速查阅操作指引，不用额外携带纸质说明书。箱体正面的操作面板上，按照检测作业的操作流程排布了电源开关、信号接线端子、状态指示灯、调节旋钮，所有操作元件的间距都预留了足够的操作空间，即使作业人员佩戴劳保手套也能准确操作，不会出现误触相邻元件的问题。面板上的接线端子采用快插式航空接头，不同功能的接头做了防呆设计，不同针脚定义的接头无法错位插装，从结构上避免接线错误导致的检测数据失真或者元件烧毁问题。

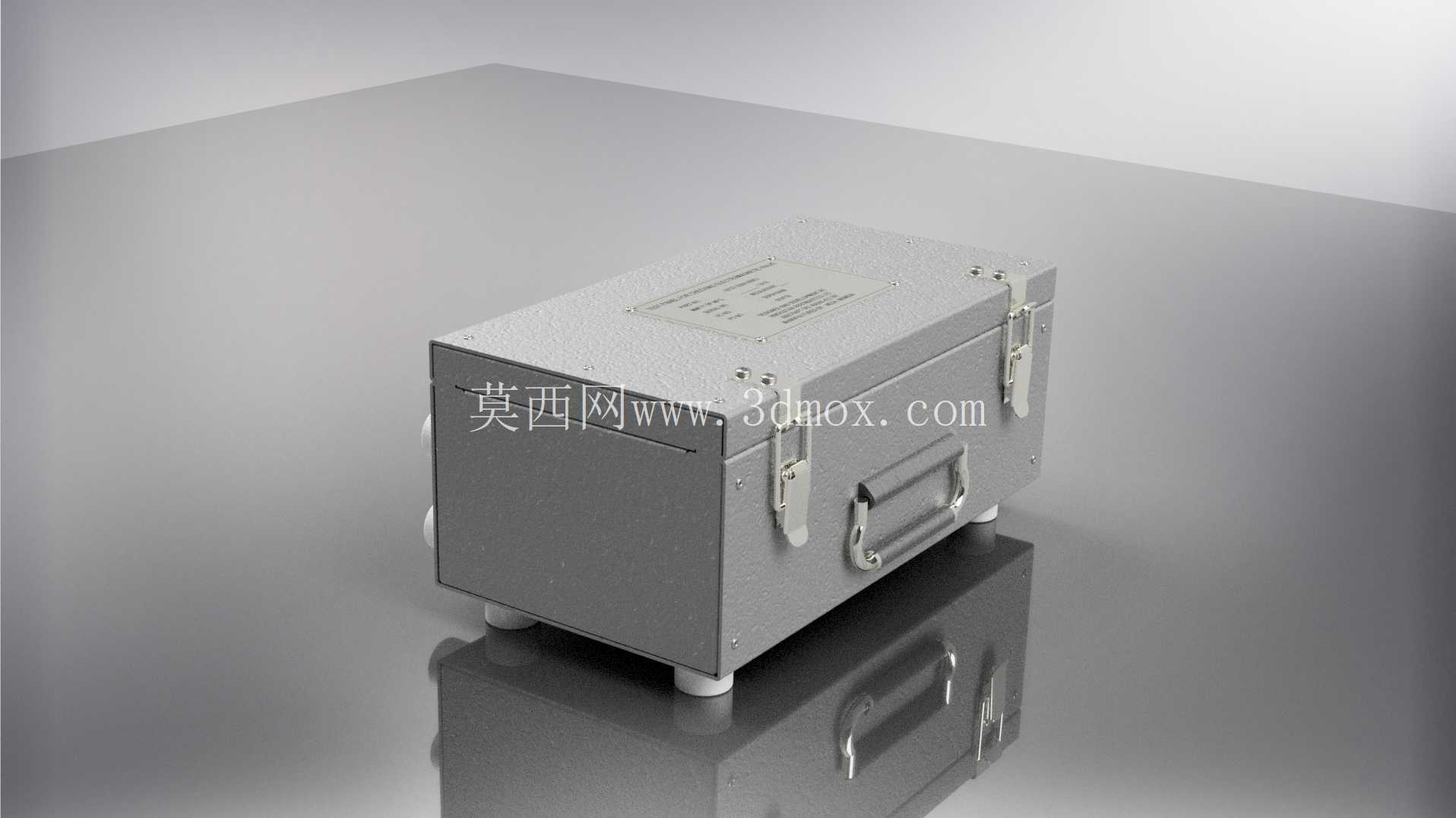

　　箱体内部设置了分层安装结构，上层为操作面板安装层，下层为电气元件安装腔，两层之间预留了足够的走线空间，所有线缆都采用线卡固定，避免运输过程中线缆晃动导致的接头松脱。元件安装腔的内壁贴有绝缘防火泡棉，既可以起到绝缘防护作用，也能在低温环境下减少箱内热量散失，保证低温外场环境下电气元件的工作稳定性。箱体开合处设置了两个金属搭扣锁，闭合后可以达到IP54的防护等级，能够阻挡外场作业时的沙尘、零星雨滴进入箱内，适应复杂的外场气象条件。

　　从安装边界与尺寸设计来看，箱体整体外形尺寸控制在长450mm、宽320mm、高220mm的范围内，空箱重量控制在8.5kg以内，既可以放入战机地勤保障的标准工具柜存放，也可以直接放置在战机机翼表面、地面设备推车上开展检测作业，不需要额外配置专用安装支架。操作面板距离箱体底部的高度为180mm，作业人员采取蹲姿、站姿操作时都能获得舒适的操作视角，不需要长时间弯腰俯身查看面板状态。箱体侧面预留了外接电源接口与信号输出接口，不需要打开箱体即可完成电源接入与检测信号的外接采集，适配不同场景下的检测数据记录需求。

　　在实际应用场景中，这款电气箱主要配套战机定检分队、外场故障排查小组使用，当战机出现阀门相关的系统故障时，地勤人员不需要将阀门拆卸后送回维修车间，直接携带该电气箱抵达停机位，将阀门的接线端与箱体面板上的对应接头连接，即可在机上原位完成阀门的功能检测，快速判断阀门是否存在卡滞、电信号响应异常、行程不到位等故障，大幅缩短故障排查的时间，减少战机的停场待修时长。相比传统的台式检测设备，这款箱式设备不需要固定安装场地，转运过程不需要额外的防护包装，日常维护只需要定期检查接头接触状态、箱内元件接线牢固度即可，维护成本远低于固定式检测台，非常适合航空兵部队的外场保障作业场景。
