家用手动弹射式灭蝇器具结构设计

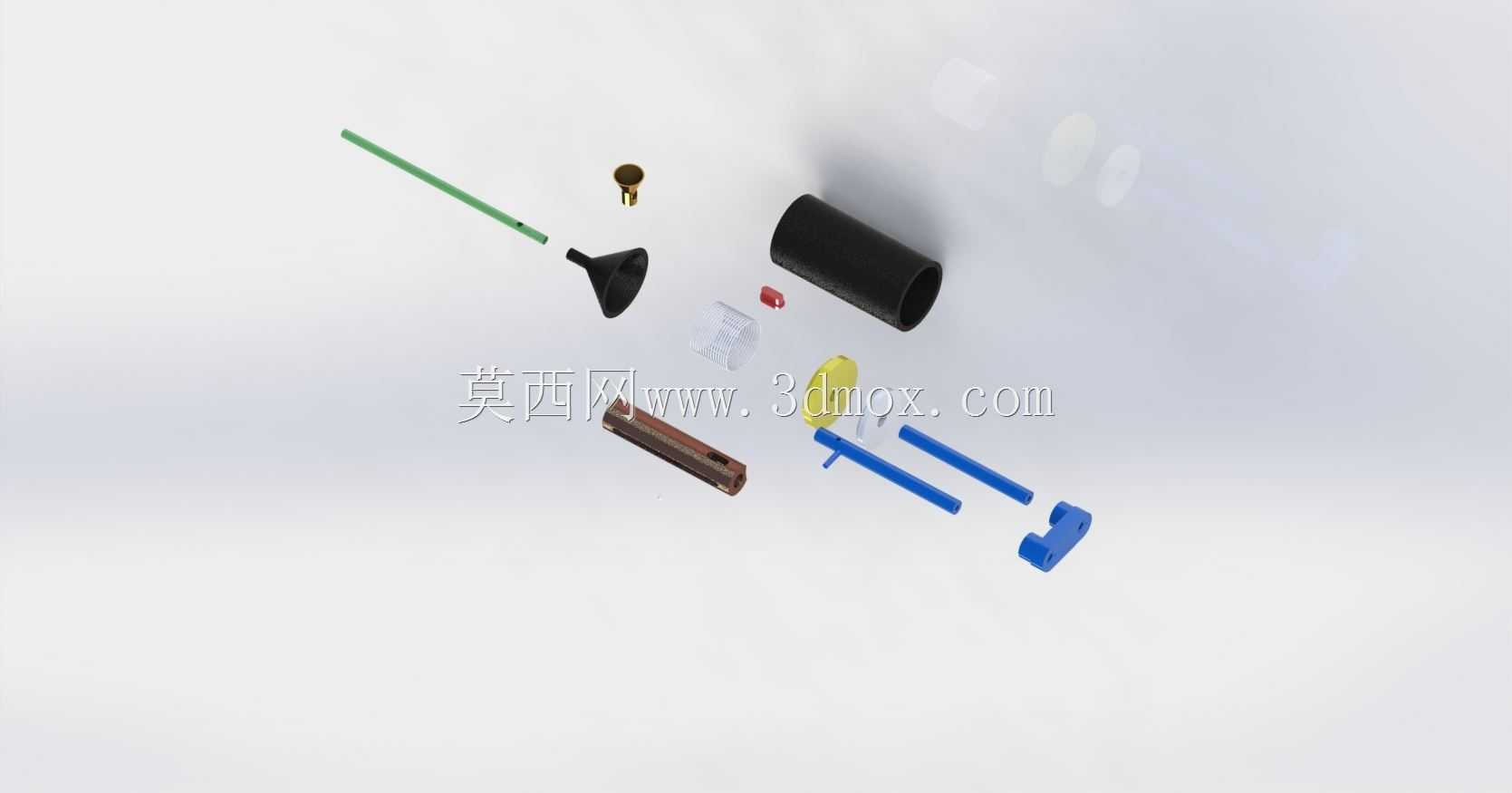

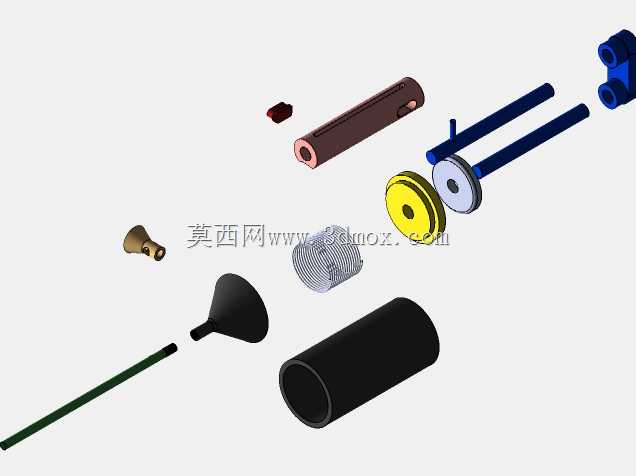

这款手动灭蝇器具的结构设计，核心围绕日常家居、小型商铺等场景的除虫需求展开，区别于传统化学药剂灭蝇、粘蝇板等方式，采用物理弹射的作用原理，避免药剂残留带来的健康隐患，同时兼顾使用过程的趣味性与实用性。从结构拆分来看，整套部件包含长杆导向件、弹射动力腔、握持手柄、击发触发组件、吸附弹托以及配套的密封端盖，各部件之间采用卡扣与过盈配合结合的装配方式，无需额外紧固件即可完成组装，既降低了生产装配的工序复杂度，也方便日常拆解清理内部残留的污渍。

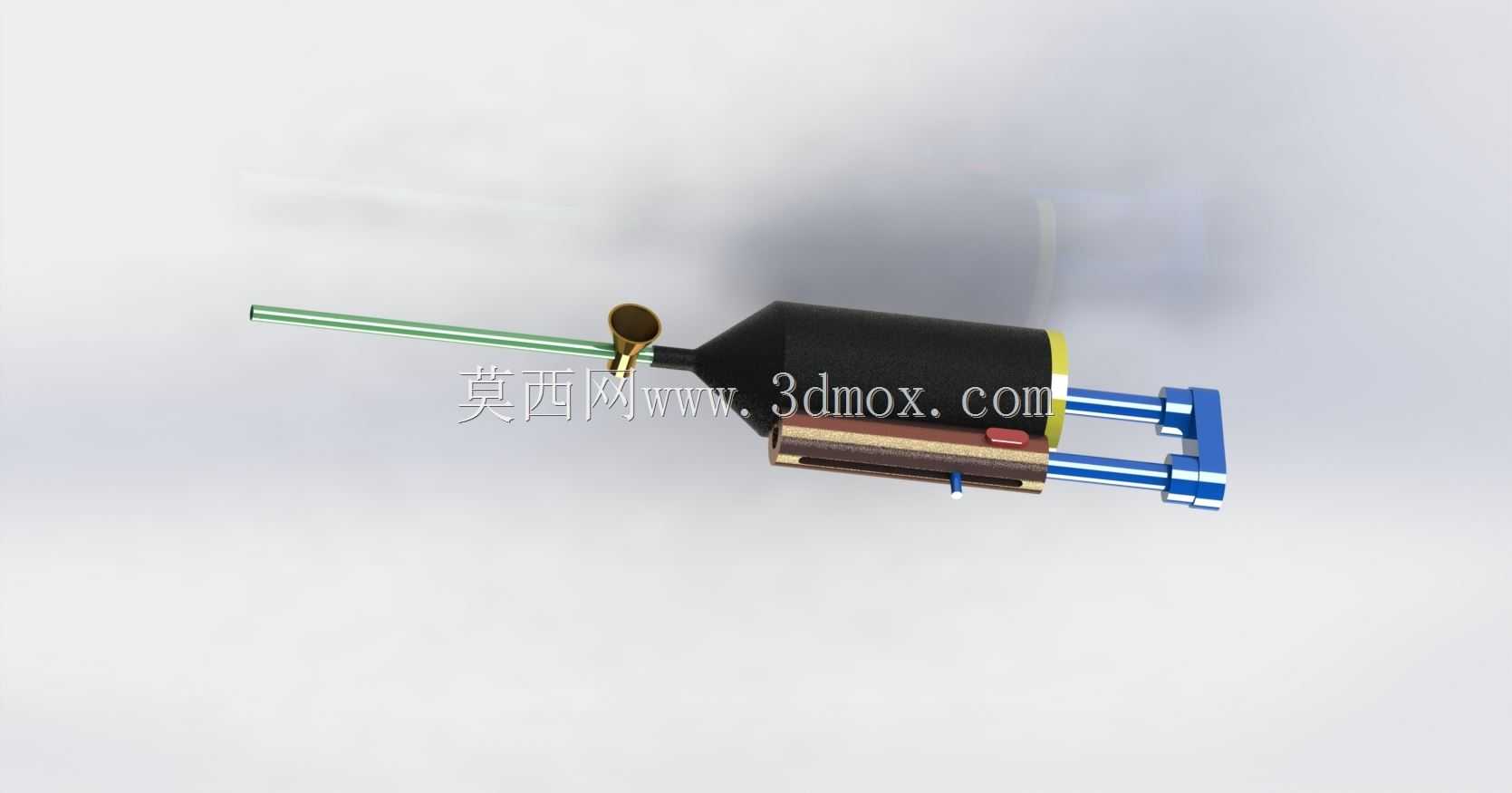

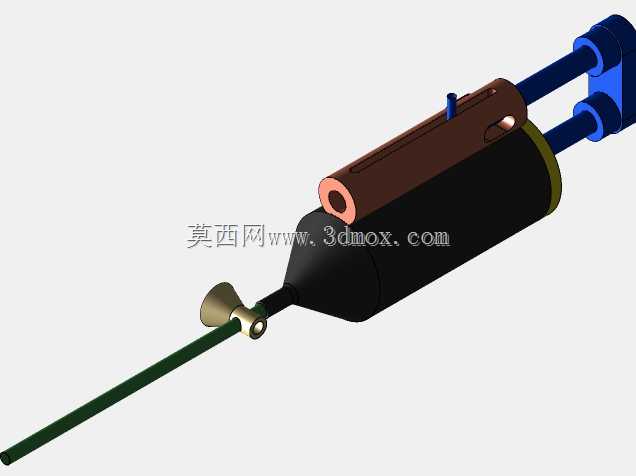

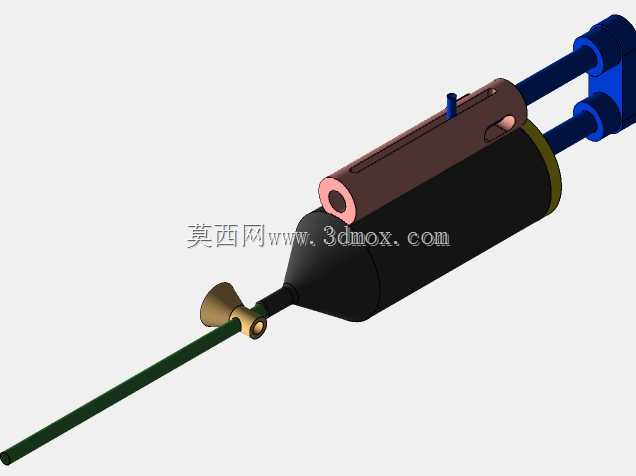

设计过程中，首先考虑的是握持操作的人机工程边界，握持段的外径设置在28mm，贴合成年人手掌的握持弧度，整体装配完成后的总长度控制在320mm，既保证弹射行程足够提供稳定的初速度，也不会因为长度过大导致日常收纳占用过多空间，普通家用抽屉即可完成存放。长杆导向件采用等径空心管结构，内径与弹托的外径保持0.1mm的间隙配合，既保证弹托在杆内滑动顺畅无卡滞，也能避免间隙过大导致弹射方向偏移，提升击发的精准度。动力腔部分内置弹性储能结构，通过手动上膛的动作完成弹性件的压缩储能，触发组件采用杠杆式解锁结构，按压力度设置在15N左右，既不会因为力度过小导致误触发，也不会因为按压力度过大造成长时间使用的手指疲劳。

从实际使用的场景适配来看，弹托采用软质吸附材质，接触墙面、桌面等硬质表面时不会造成漆面刮损，也不会击碎玻璃等易碎家居物件，针对停落在平面、立面、顶面不同位置的蝇虫都可以适配使用。密封端盖的设计主要用于非使用状态下封闭动力腔的开口，避免日常存放时灰尘、杂物进入腔体内卡滞弹性结构，延长器具的整体使用寿命。各塑料部件的壁厚统一设置在2mm，既保证结构强度满足反复击发的受力需求，也能控制整体重量在120g以内，长时间单手握持操作不会产生明显的负重感。结构设计时还特意做了无尖锐边角的处理，所有外露棱边都做了R1.5的圆角过渡，避免日常拿取、操作过程中划伤手部，适配家庭环境中有孩童的使用场景，降低误碰带来的安全风险。
