室内固定式健身脚踏自行车三维设计

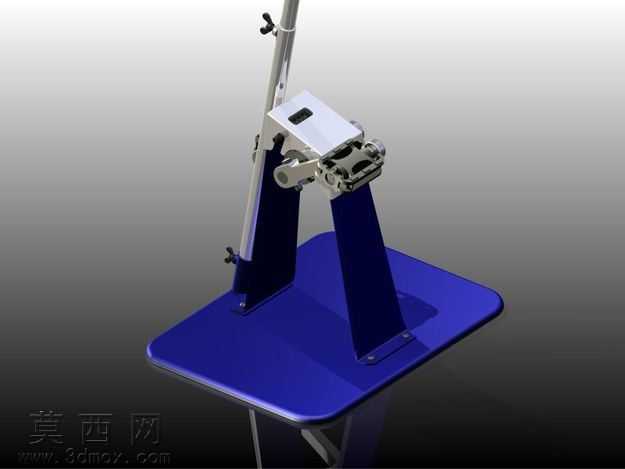

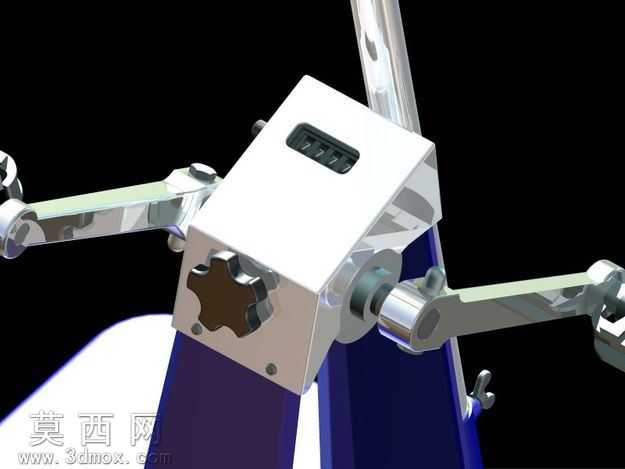

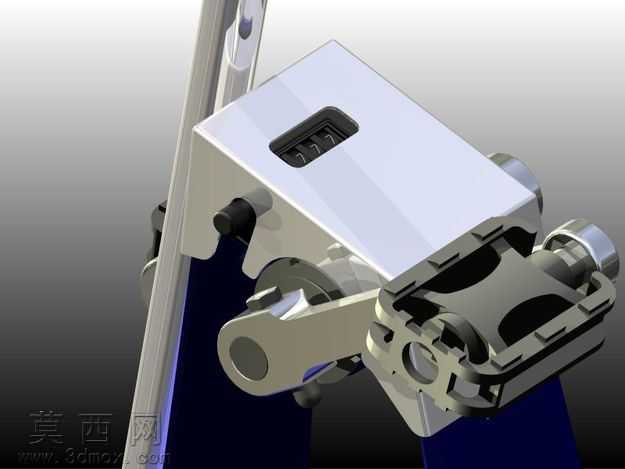

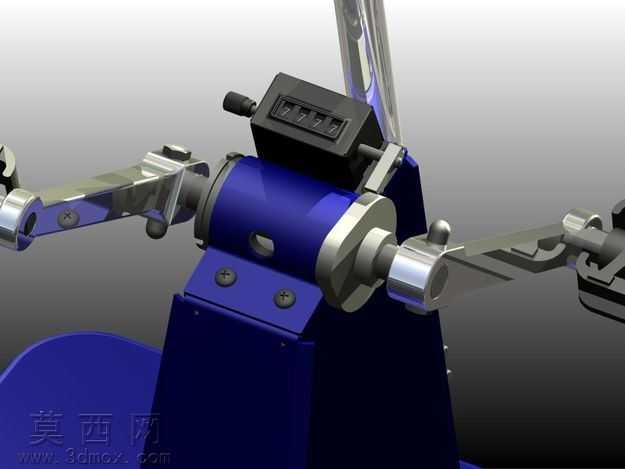

本作品为室内固定式健身自行车的三维建模设计成果，建模过程依托三维设计软件完成全参数化构建，从整体框架到细小零部件均按照实际健身车的比例进行1:1还原，确保各部件的装配关系完全符合真实机械结构逻辑。建模初期先梳理产品的结构组成，将整体拆分为底部支撑底座、主支撑立柱、车把组件、脚踏传动组件四个核心模块，逐模块进行草图绘制与特征生成，底座部分采用带圆角的方形平板结构，通过拉伸特征生成实体后，对边角做倒圆角处理避免尖锐棱角，同时在底座与主立柱的连接位置设计加强筋结构，通过加强筋特征提升连接位置的结构强度，还原真实产品的承重稳定性。主支撑立柱采用变截面的流线型结构，通过放样特征完成曲面过渡，既保证立柱的支撑强度，又兼顾外观的流畅美感，立柱与底座之间采用刚性连接的装配约束，完全还原实际产品的焊接固定结构。车把组件部分分别构建握把、把横、把立三个子部件，握把位置设计防滑包裹层结构，通过曲面偏移与纹理贴图模拟防滑橡胶的材质质感，把横与把立之间采用可调节角度的装配约束，还原真实健身车车把可适配不同使用姿势的功能设计。脚踏传动组件部分还原了脚踏、曲柄、转轴的完整传动结构，对脚踏的防滑踏板纹理、曲柄的加强结构都做了细致建模，确保传动部件的转动约束关系符合机械运动逻辑。材质渲染阶段，针对不同部件匹配对应的材质属性，底座与主支撑的金属结构部分采用亮面蓝色烤漆材质，调整材质的反光度与粗糙度参数，模拟金属烤漆的光滑亮面质感；车把与脚踏的防滑接触部分采用哑光橙色橡胶材质，调整漫反射与凹凸参数，还原橡胶材质的磨砂防滑触感；金属传动部件采用哑光银色金属材质，模拟钢材的哑光金属质感。渲染过程中添加柔和的环境光与方向光，调整阴影参数让模型投射出自然柔和的阴影，同时添加地面反射效果，提升整体渲染图的真实感，让模型的结构层次与材质质感得到清晰呈现。整个设计过程严格遵循健身器材的人机工程学逻辑，各部件的尺寸比例参考常规家用健身车的参数设定，确保模型不仅具备外观展示效果，也可用于后续的结构验证、产品展示等场景，完整还原了固定式健身自行车的结构特点与外观特征。
