吉普XJ车顶集成行李架弹出式露营帐篷框架

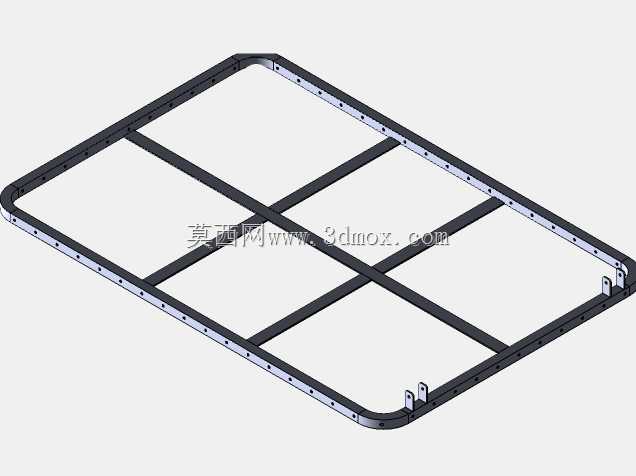

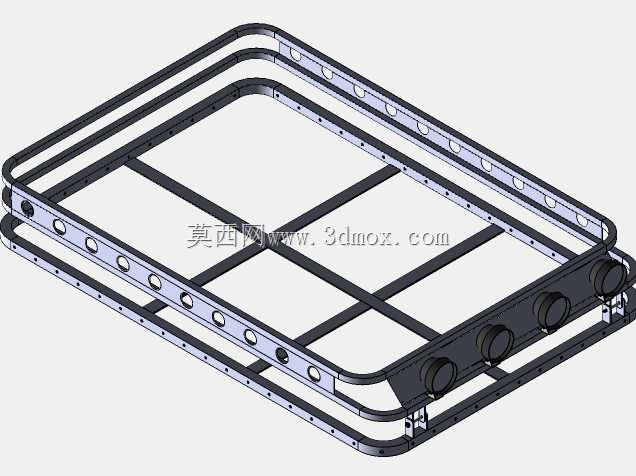

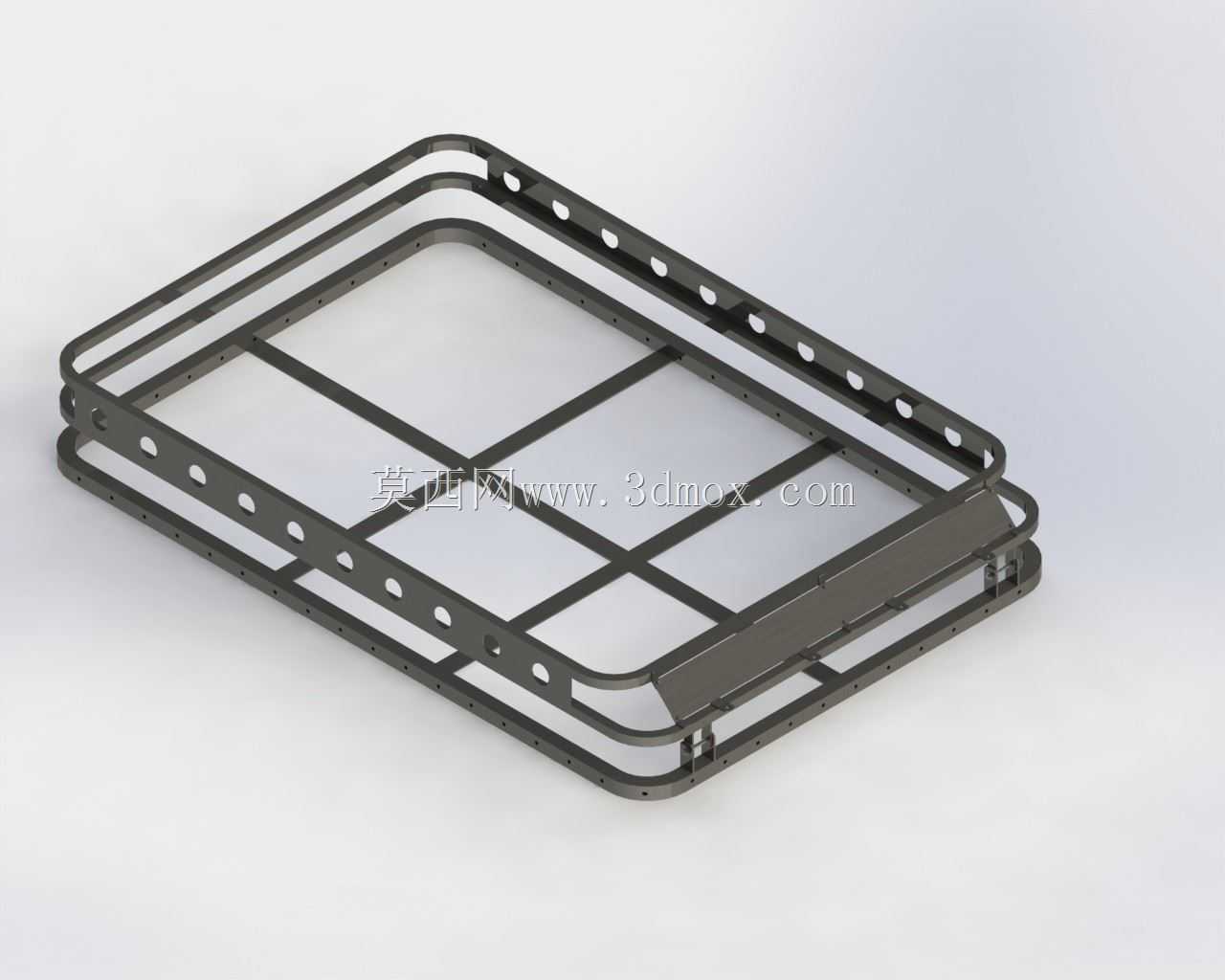

这款车顶集成结构针对硬派越野长途穿越的户外露营场景设计，将行李架承载功能与弹出式帐篷的支撑框架做了一体化整合，解决了传统车顶帐篷加装后占用全部车顶空间、无法同时携带脱困装备、备用油桶等物资的痛点，适配非铺装路面长距离行驶的颠簸工况。结构主体采用双层矩形管弯焊成型，外框做圆角包边处理，避免越野穿越树枝剐蹭时划破篷布、刮伤随行装备，框架侧边等距开设的安装孔位，既可以作为快拆绑带的固定点用来捆扎行李、工兵铲、防沙板等越野装备，也预留了辅助灯、遮阳篷侧帐的加装接口，无需后期额外打孔破坏结构强度。设计阶段优先考虑了车顶安装的载荷边界，框架整体采用镂空格栅式内部支撑，在保证整体抗扭刚度的前提下尽可能降低自重，避免长期承载造成车顶钣金变形，框架上下层的间距预留了弹出式帐篷的折叠收纳空间，收纳状态下帐篷完全嵌入框架下层空腔，上层平面保持完整平整，不影响常规行李的放置固定。框架底部的安装支脚对应吉普XJ原厂车顶的纵梁固定点位设计，无需对车顶做切割、打孔改装，通过专用夹具即可完成固定，安装后整体高度控制在合理范围，避免下地库、穿越林道时出现超高剐蹭的问题。实际使用中，上层行李架区域可承载不超过额定载荷的露营物资、越野装备，下层帐篷展开后可提供双人露营的休息空间，框架的管梁结构同时作为帐篷展开后的支撑骨架，弹出机构隐藏在框架侧边的管梁内部，没有外露的突出结构，降低了高速行驶时的风阻与风噪，也避免了越野过程中泥沙、树枝对弹出机构的卡滞损坏。框架的边角处做了圆弧过渡处理，所有焊接位置都做了打磨平滑处理，避免应力集中造成的长期颠簸开裂，表面处理采用户外级喷塑工艺，耐受高原强紫外线、沿海盐雾以及北方冬季融雪剂的腐蚀，适合不同气候区域的越野出行场景。
