车间M型快接气动工具挂装支架结构

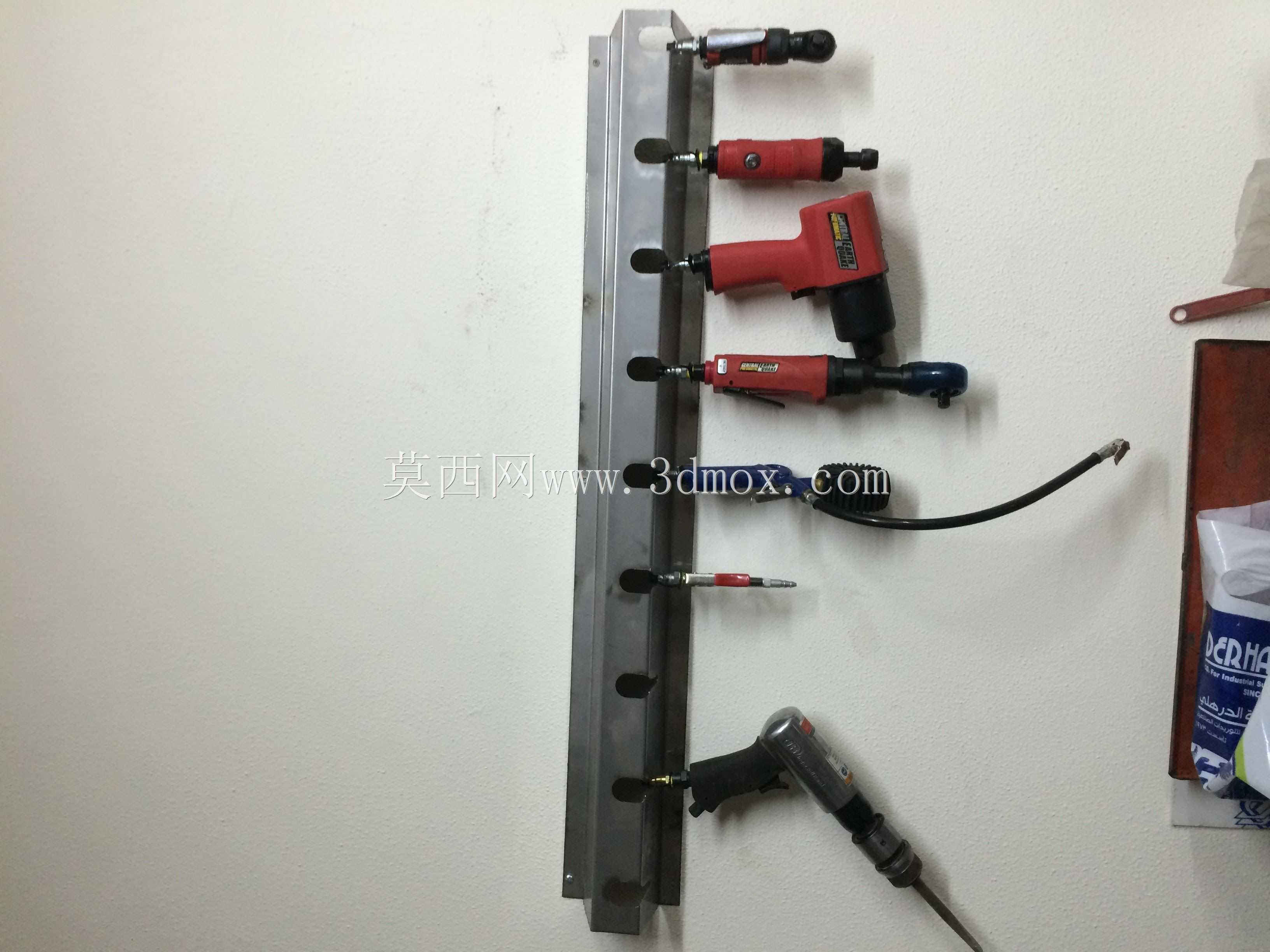

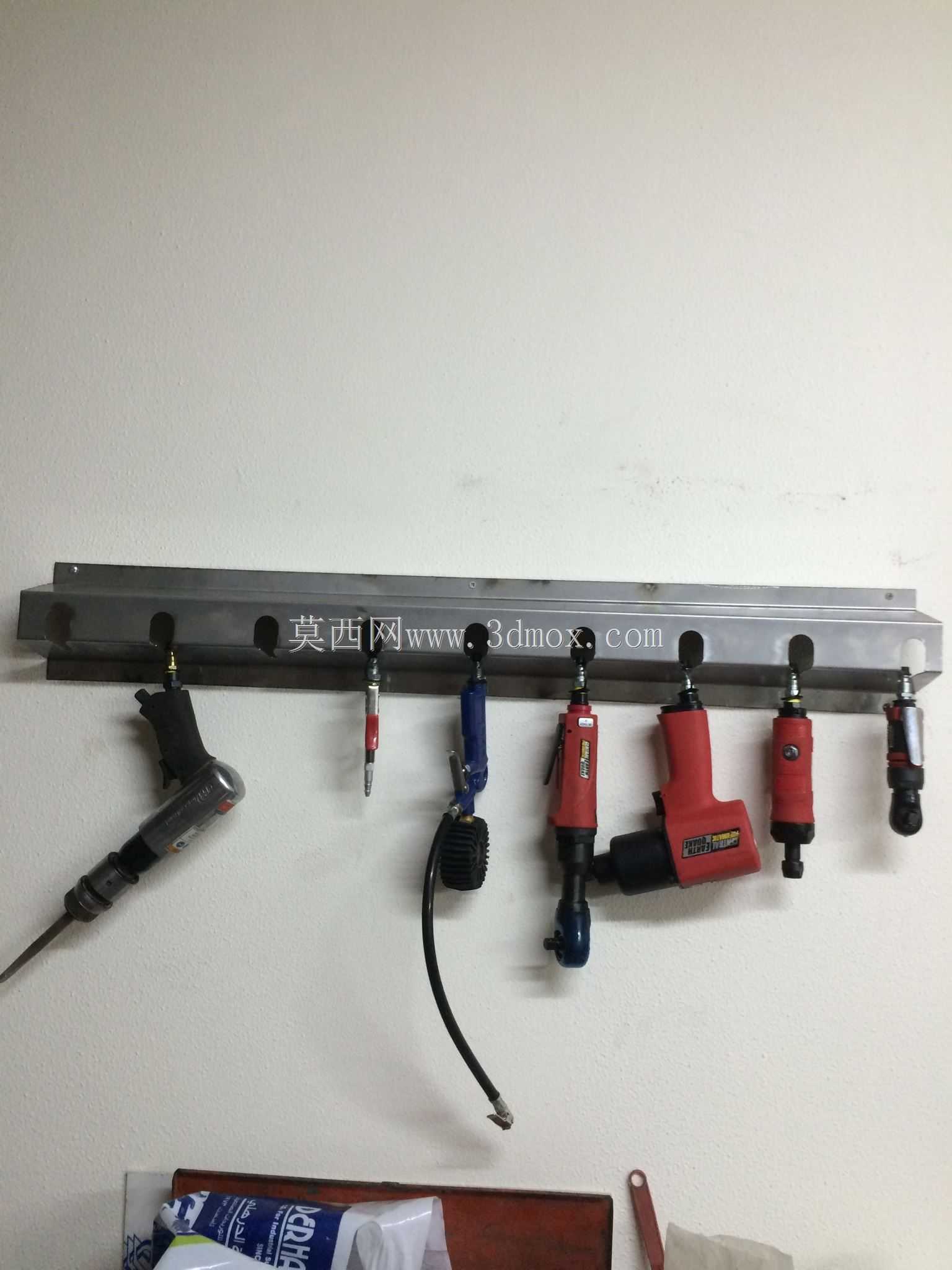

　　在机加工、装配类生产车间的工位布局优化中，气动工具的收纳与取用效率一直是现场5S管理的核心细节之一，这套挂装结构正是针对工位旁墙面安装场景开发的专用承载构件，适配车间内常用的直柄气钻、弯头气磨机、气动螺丝刀、冲击式风扳等多类手持气动工具的悬挂收纳需求。从实际使用场景来看，多数装配工位的气动工具会通过M型快速接头与车间压缩空气主管路连接，日常作业中工具频繁取用、更换，传统的零散放置不仅会造成气管缠绕打结，还容易导致工具磕碰损伤，甚至因随手放置滑落造成安全隐患，这套挂架通过沿水平方向排布的快装挂点，让每把工具都有独立的悬挂位置，取用路径最短，归位动作无需额外对位，能有效减少作业中的无效动作浪费。

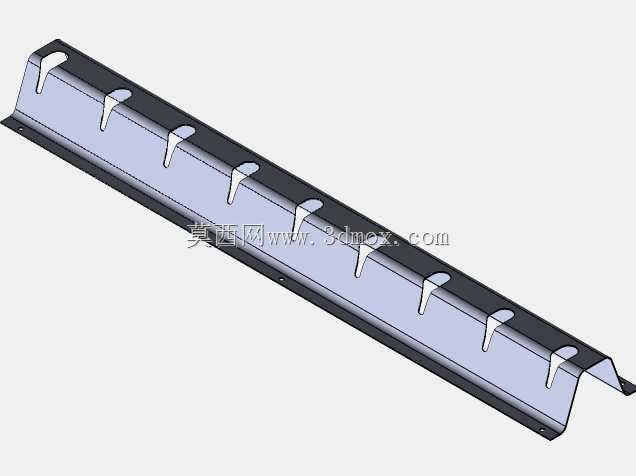

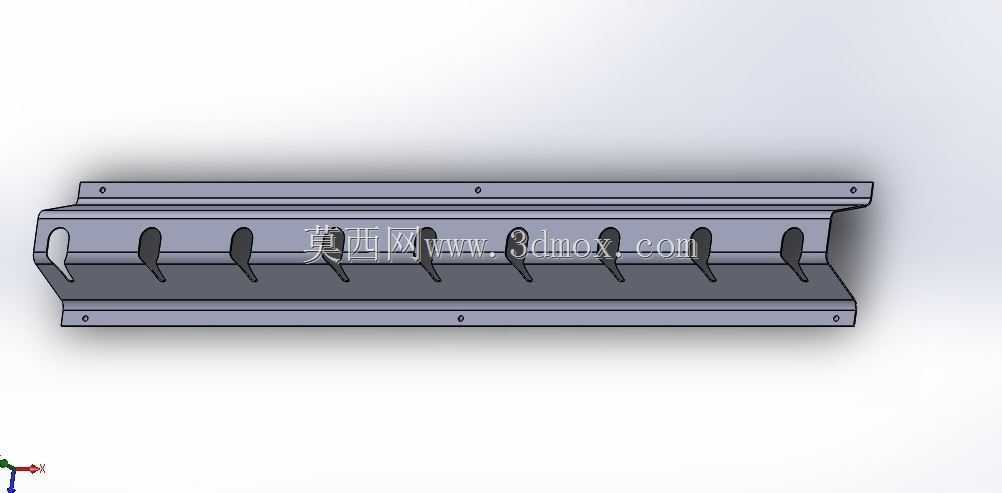

　　结构设计上，挂架主体采用等截面长条型材作为承载梁，梁体上按照常用气动工具的握持尺寸、气管弯曲半径预留了均匀分布的挂接位，每个挂点位都做了圆弧过渡处理，避免挂取过程中刮伤工具外壳或者气管外壁；挂点的间距经过实际工位验证，相邻工具悬挂后不会发生相互碰撞，即使是带侧置辅助手柄的风扳类工具，也能留出足够的操作空间，不会出现相邻工具卡滞的情况。针对M型快速接头的连接特性，挂点的开口尺寸做了适配设计，工具悬挂时气管与快接接头的连接处不会承受额外的弯折应力，能有效延长气管接头的使用寿命，减少日常使用中接头漏气、气管开裂的故障概率。

　　安装边界方面，这套挂架采用墙面贴装的固定方式，梁体背部预留了对应膨胀螺栓的安装孔位，孔位间距按照常规车间砌体墙面、彩钢板隔墙的承重分布设计，单根梁体的有效承载长度可覆盖6-8把常用气动工具的悬挂需求，安装时梁体下沿距离工位操作面的高度建议设置在1.4-1.6米区间，这个高度区间刚好适配成年作业人员站立状态下的手臂自然抬升范围，取放工具时无需踮脚或者弯腰，符合人机工程学的操作要求。梁体的截面厚度经过承重校核，在满挂常规手持气动工具的情况下，梁体的最大扰度控制在允许范围内，长期使用不会出现中部下弯变形的问题。

　　从功能特性来看，这套挂架除了基础的工具悬挂功能外，还兼顾了压缩空气支路的排布引导作用，车间主管路引出的支路气管可以沿梁体背部的走线空间排布，每个挂点位置预留气管引出缺口，避免气管杂乱垂落影响工位通行；挂架表面做了耐磨防锈处理，适配车间内存在少量油污、切削液飞溅的使用环境，日常清洁只需用抹布擦拭即可，不会因为长期接触车间介质出现锈蚀掉漆的问题。在实际建模过程中，每个挂点的位置都对应了真实气动工具的握持端尺寸，挂接结构的间隙控制在合理范围，既保证工具悬挂后不会因为车间振动意外滑落，又能保证单手即可完成取放动作，不需要额外的解锁操作，完全匹配高频作业场景下的使用节奏。

　　不同于通用型的工具挂板，这套结构专门针对气动工具的连接特性做了优化，没有多余的冗余结构，所有的结构细节都围绕气动工具的快速取用、可靠悬挂、气管保护三个核心需求设计，在工位布局时可以根据工位的工具配置数量选择对应长度的梁体，也可以多段拼接延长，适配不同规模的作业工位需求；对于需要频繁更换气动工具的装配工位来说，这种专用挂架能大幅提升工位的整洁度，减少工具寻找、气管整理的辅助时间，间接提升作业效率，同时也能降低工具因随意放置造成的损坏概率，减少车间工具的损耗成本。
